Описание:

Многофункциональная система для тестирования телефонных линий. Совмещает в себе приборы диагностики и определения месторасположения дефектов кабелей. Состоит из мультиметра, многофункционального времяимпульсного рефлектометра, локатора для поиска дефектов изоляции кабелей, измерителя уровня шума и специального устройства для идентификации парных кабельных жил.
Специалисты по тестированию телефонных линий используют Модель 6000 для выявления неисправностей кабелей в аналоговых и цифровых телефонных сетях.

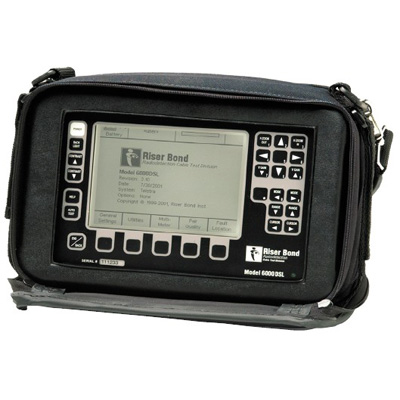

Анализатор телефонных сетей RD6000 - многофункциональный прибор для тестирования, который объединяет в себе функции диагностики и локации неисправностей, и включает в себя: мультиметр; полнофункциональный времяимпульсный рефлектометр (TDR); локатор неисправностей, связанных с изменением величины сопротивления (RFL); тестер сопротивления изоляции (IR) и измеритель баланса пар и уровня шумов. Специалисты по тестированию телефонных линий используют Model 6000 для определения неисправностей в обыч-ных (голосовых) кабелях и в кабелях для высокоскоростной передачи данных.

В режимах мультиметра, тестера сопротивления изоляции, измерителя баланса пар и уровня шума Model 6000 используется для определения типа неисправности, положение которой может быть определено в режиме TDR или RFL. Прибор может быть использован для определения полных и частичных разрывов, коротких замыканий с высоким и низким сопротивлением, наличия воды, отводов, катушек нагрузки, плохих стыков, неисправных разъемов и других повреждений кабелей.

Мультиметр позволяет измерять переменное и постоянное напряжение до 400 В, напряжение батарей от 2 до 400 В и сопротивление до 2 кОм. Встроенный мост предоставляет возможность измерений в 3 и 4 проводном режиме. Тестер изоляции работает в диапазоне до 100 МОм. Рефлектометр, входящий в состав RD6000, не уступает по своим возможностям и точности измерений модели RD3300. Вся информация хранится в памяти прибора и может быть быстро распечатана.

Все результаты отображаются на графическом ЖК-дисплее с разрешением 320х240 точек. Дисплей обладает повышенной четкостью, а встроенная электролюминесцентная подсветка делает его пригодным для использования в помещениях с недостаточным освещением и даже в темноте. Управление осуществляется с помощью удобных кнопок с четкой маркировкой, расположенных на передней панели прибора.

Питание прибора осуществляется от аккумулятора. Одного полного заряда аккумулятора достаточно для 6 часов работы рефлектометра. В комплект поставки входят зарядное устройство, жесткая сумка для транспортировки, перемычка для закоротки линии и руководство пользователя. RD6000 способен работать в диапазоне температур от 0 до +60оС. Максимально допустимая влажность составляет 95% без конденсации влаги.

Технические характеристики RD6000:

Рефлектометр:

• максимальная дальность действия — 19 400 м;
• вертикальная чувствительность — >65 дБ;
• ширина импульса — от 2 нс до 33 000 нс;
• точность определения расстояния — 0,15 м + 0,01% от показаний.

Резистивный мост:

• определение расстояния до дефекта с сопротивлением от 0 до 50 МОм — от 0 до 45 000 м;
• методы — тройное измерение, 2-х парный и по Купфмюллеру.

Емкостной мост:

• определение расстояния до обрыва — от 0 до 50 000 м.

Анализатор спектра:

• широкополосный динамический диапазон — от 20 до 140 дБм /Гц;
• частотный диапазон — от 10 Гц до 2,2 МГц;
• разрешение BW — 10 кГц;
• импеданс — 100, 120 и 135 Ом.

Тестер сопротивление изоляции:

• от 0,00 МОм до 1 ГОм, тестовое напряжение: 50 В /100 В /250 В /500 В.

Мультиметр:

• пост./ пер. напряжение — от 0 до 400 В;
• Сопротивление — от 0 до 10 кОм.

Измеритель уровня шумов и асимметрии:

• ток шлейфа — от 0 до 120 мА;
• собственные шумы кабеля — от 0 до 50 dBrnC;
• измерение помехи от сети переменного тока — 40 до 100 dBrnC;
• асимметрия жил относительно земли на переменном токе — 40 … 62 дБ;
• затухание — 0 … 60 дБ;
• переходные помехи (на ближнем и дальнем конце) — 20 дБ … 70 дБ;
• ммпеданс — 100, 120, 135, 600, 900 Ом и TN12;
• частотный диапазон — 30 Гц … 2,2 МГц.

Комплект поставки:

1. RD6000 в сумке-футляре — 1шт.;
2. адаптер для заряда аккумуляторов от сети 220 В и 12 В — 1шт.;
3. инструкция — 1шт.;
4. программное обеспечение — 1шт.;
5. сумка для транспортировки — 1шт.;
6. тестовые провода — 1шт.;
7. удаленный модуль REMOTE — 1шт.
