Рефлектометр TDR-107 "СТРИЖ-C"

Преимущества рефлектометра TDR-107

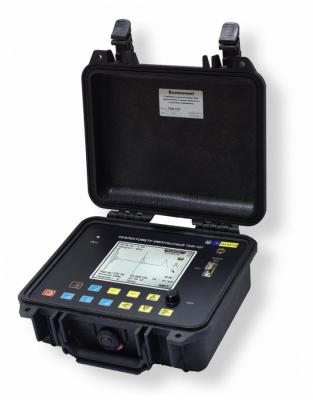

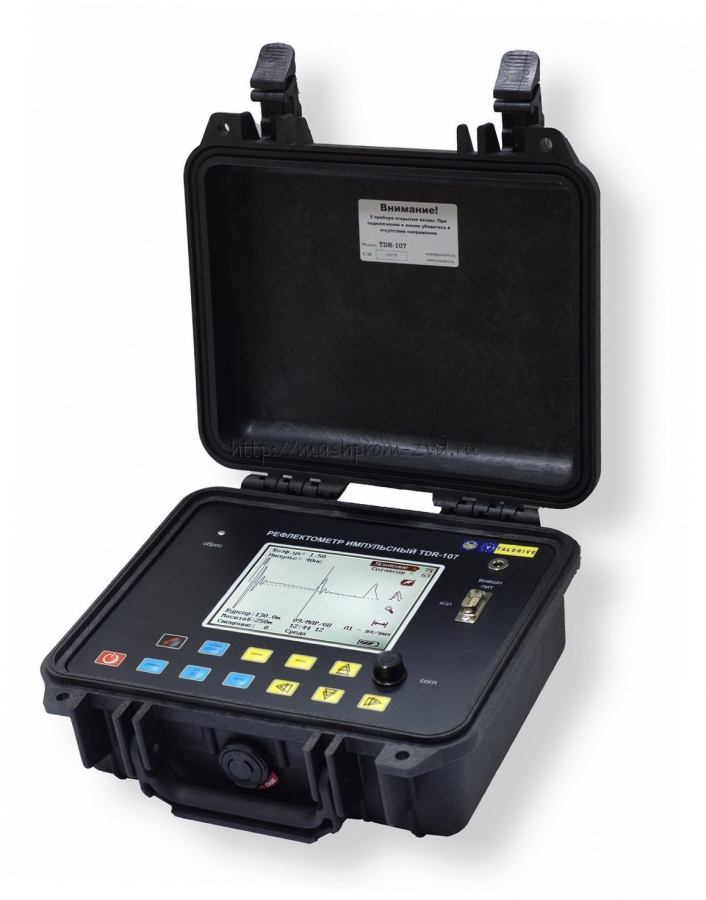

TDR-107 – эффективный, высокоточный, полевой, одноканальный рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений силовых кабельных линий.

Импульсный рефлектометр TDR-107– это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар). Эффективность прибора значительно повышается в составе мобильной электротехнической лаборатории.

Импульсный рефлектометр TDR-107 допускает следующие методы измерений: импульсный (TDR) и импульсно-дуговой (Arc-Reflection).

Назначение рефлектометра TDR-107

Прибор TDR-107 предназначен для проведения следующих измерений импульсным методом на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:

• измерение длин кабелей;

• измерение расстояний до неоднородностей волнового сопротивления или повреждений;

• измерение коэффициента укорочения линии при известной ее длине;

• пределение характера повреждений.

В составе мобильной электротехнической лаборатории при измерениях импульсно-дуговым методом на силовых кабелях используется метод отражения от дуги, возникающий на короткое время в месте высокоомного дефекта за счёт применения высоковольтного ударного генератора импульсов. Метод не требует предварительного прожигания изоляции и особенно эффективен при работе на кабелях с полиэтиленовой оболочкой.

Область применения рефлектометра TDR-107 Стриж-С

Импульсный рефлектометр TDR-107 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);

• кабели сигнализации и управления (СБПЗАВпШп и т.п.);

• силовые кабели (АСБ, ВВГ, СИП и т.п.);

• воздушные кабельные линии;

• компьютерные сети (СКС и т.п.);

• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

• для определения длины кабеля при его производстве, складировании и торговле.

Особенности рефлектометра TDR-107

• отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;

• измерение в реальном масштабе времени;

• максимальная дальность - до 50 км;

• высокое разрешение по дальности: 1 м в диапазонах 250 м – 2,5 км; 2 м -20 м в диапазонах 5 км – 50 км;

• возможность детального рассмотрения любого участка рефлектограммы;

• подавление асинхронных помех;

• режим регистрации разбитости пар;

• энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;

• режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;

• сравнение с рефлектограммой из памяти прибора;

• встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;

• возможность обмена данными с ПК;

• брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).
