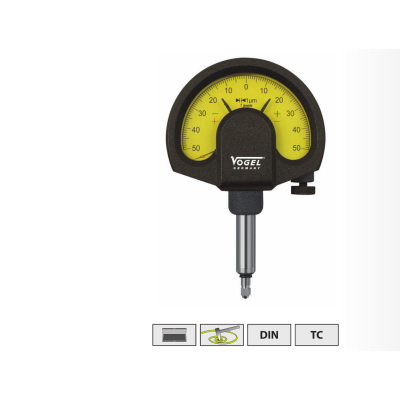

Индикатор Vogel для проверки плоскостей и параллелей

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикатор Vogel для проверки плоскостей и параллелей: 12 месяцев

Назначение прибора:

Индикатор Vogel для проверки плоскостей и параллелей, диапазон от 50-0-50х0,001 мм, переставляемые маркеры поля допуска, предназначен для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

- рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;

- пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;

- пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.

- рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

Индикатор DIN 879 для проверки параллельности и плоскостности
Брызгозащищенное исполнение
Крепкий корпус с прочным пластмассовым покрытием
Измерительный палец и шток нержавеющие, закаленные и доведены
Измерительный механизмпротивоударный, шток диаметром 8 h6
Переставляемые маркеры поля допуска
Присоединительный тросик для управления
Мерная сменная вставка  М 2,5
Заводской сертификат (СС) заказывается дополнительно

Технические характеристики:

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
