Индикаторы Vogel рычажные стандартного качества
Тип оборудования: Индикатор
Производитель: Vogel
Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы
Гарантия на индикаторы Vogel рычажные стандартного качества: 12 месяцев
Назначение прибора:
Индикаторы Vogel рычажные стандартного качества, диапазон от 0-40-0х0,8 мм до 0-100-0х0,2 мм, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.
Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:
- рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
- пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
- пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.
- рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.
Особенности:
Индикатор рычажный для внутренних измерений
Прочный латунный корпус с матовой хромировкой от бликов
Опоры механизма виброустойчивые и прочные расположены в подшипниках, выполненных из камня
Измерительный наконечник имеет диаметр 2,5 мм, шаровой, твердосплавный, сменный
Автоматическое переключение направления измерения
Заводской сертификат (СС) заказывается дополнительно

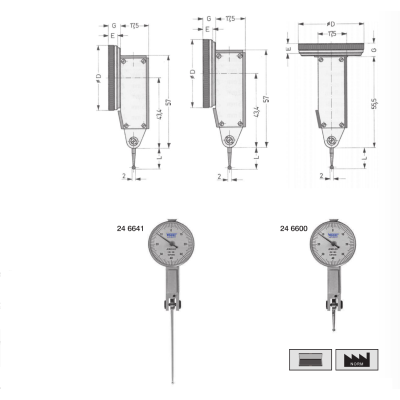

Технические характеристики:
|
Арт. № |
Предел измерений мм |
Цена деления мм |
Диапазон измерения мм |
D мм |
Длина рычага L мм |
Число положений штока |
Вес кг |
|
246600 |
0-40-0 |
0,01 |
0,8 |
31 |
13,5 |
3 |
0,065 |
|
246610 |
0-100-0 |
0,002 |
0,2 |
31 |
13,5 |
3 |
0,065 |
|
246640 |
0-40-0 |
0,01 |
0,8 |
38,4 |
16,5 |
3 |
0,075 |
|
246641
|
0-40-0 |
0,01 |
0,8 |
31 |
43,4 |
3 |
0,09 |
|
246660 |
0-100-0 |
0,002 |
0,2 |
38,4 |
13,5 |
3 |
0,076 |
|
246661
|
0-40-0 |
0,01 |
0,8 |
37,5 |
43,4 |
3 |
0,09 |
|
246690 |
0-40-0 |
0,01 |
0,8 |
38 |
16,5 |
2+ |
0,078 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по индикаторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
