Индикаторы Vogel рычажные высокого качества
Тип оборудования: Индикатор
Производитель: Vogel
Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы
Гарантия на индикаторы Vogel рычажные высокого качества: 12 месяцев
Назначение прибора:
Индикаторы Vogel рычажные высокого качества, диапазон от 0-25-0х0,5 ммдо 0-100-0х0,2 мм 3-х разных форм, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.
Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:
- рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
- пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
- пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.
- рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.
Особенности:
Индикаторы рычажные для внутреннего измерения
Крепкий корпус, матовая хромировка с муфтой сдвига для обеспечения нечуствительности штока
Для чувствительных рычагов точные сферические подшипники
Корпус с креплением "ласточкин хвост"
Автоматическое переключение направления измерения
Вращающаяся шкала с рифленой обоймой
Измерительные наконечники диаметром 2 мм в твердосплавном исполнении
Оси расположены в опорах из камня или керамики
Заводской сертификат (СС) заказывается дополнительно
Технические характеристики:
|
Арт. № |

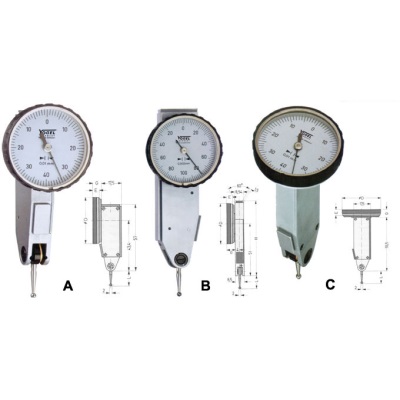

Исполнение |
Предел измерений мм |
Цена деления мм |
Диапазон измерения мм |
D мм |
Длина рычага L мм |
Число положений штока |
Вес кг |
|
240600 |
A |
0-40-0 |
0,01 |
0,8 |
32 |
12 |
3 |
0,07 |
|
240610 |
A |
0-100-0 |
0,002 |
0,2 |
32 |
12 |
3 |
0,07 |
|
240630 |
A |
0-25-0 |
0,01 |
0,5 |
32 |
35 |
3 |
0,07 |
|
240640 |
A |
0-40-0 |
0,01 |
0,8 |
40 |
12 |
3 |
0,08 |
|
240650 |
A |
0-25-0 |
0,01 |
0,5 |
40 |
35 |
3 |
0,08 |
|
240660 |
A |
0-100-0 |
0,002 |
0,2 |
40 |
12 |
3 |
0,08 |
|
240601 |
B |
0-40-0 |
0,01 |
0,8 |
32 |
12 |
3 |
0,07 |
|
240611 |
B |
0-100-0 |
0,002 |
0,2 |
32 |
12 |
3 |
0,07 |
|
240631 |
B |
0-25-0 |
0,01 |
0,5 |
32 |
35 |
3 |
0,07 |
|
240641 |
B |
0-40-0 |
0,01 |
0,8 |
40 |
12 |
3 |
0,08 |
|
240651 |
B |
0-25-0 |
0,01 |
0,5 |
40 |
35 |
3 |
0,08 |
|
240661 |
B |
0-100-0 |
0,002 |
0,2 |
40 |
12 |
3 |
0,08 |
|
240602 |
C |
0-40-0 |
0,01 |
0,8 |
32 |
12 |
2 |
0,07 |
|
240612 |
C |
0-100-0 |
0,002 |
0,2 |
32 |
12 |
2 |
0,07 |
|
240632 |
C |
0-25-0 |
0,01 |
0,5 |
32 |
35 |
2 |
0,07 |
|
240642 |
C |
0-40-0 |
0,01 |
0,8 |
40 |
12 |
2 |
0,08 |
|
240652 |
C |
0-25-0 |
0,01 |
0,5 |
40 |
35 |
2 |
0,08 |
|
240662 |
C |
0-100-0 |
0,002 |
0,2 |
40 |
12 |
2 |
0,08 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по индикаторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
