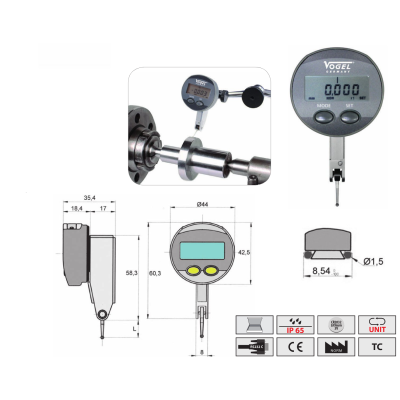

Цифровые индикаторы Vogel рычажные c IP 65
Тип оборудования: Индикатор
Производитель: Vogel
Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы
Гарантия на цифровые индикаторы Vogel рычажные c IP 65: 12 месяцев
Назначение прибора:
Цифровые индикаторы Vogel рычажные c IP 65, диапазон от 0-1х0,001 мм до 0-1,6х0,001 мм, с выводом данных RS 232, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.
Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:
- рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
- пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
- пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.
- рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.
Особенности:
Индикатор цифровой рычажный, IP65
Используется в машиностроении для точных внутренних измерений.
С выводом данных RS 232
С новой индуктивной системой, с влагопылезащитой IP65
Корпус сделан из стойкого полиамида
Сменный с твердосплавный наконечник диаметром 2мм, с углом вращения 270 град.
Жидкокристалический дисплей с отчетливым считыванием, высота цифр 6 мм
Изменяемое направление измерения
Автоматическое Вкл/Выкл, “0”- установка в каждой позиции
Hold- функция, абсолютный и относительный режим, задание предварительно выбранных значений интервала
Перевод из мм в дюймы
Корпус с 3-мя креплениями "ласточкин хвост" и держателем 8 мм
Поставка с аккумуляторной батареей CP 2032 и инструкцией
Заводской сертификат (СС) заказывается дополнительно
Технические характеристики:
|
Арт. № |
Предел измерений мм |
Цена деления мм/дюйм |
Диапазон измерения мм |
Повторяемость показаний ±мкм |
Суммарная ошибка ±мкм |
Длина рычага L мм |
Усилие измерения Н |
Вес кг |
|
240680 |
0-1,6 |
0,001/0,0001 |
0,8 |
1 |
10 |
12,5 |
0,13 |
0,075 |
|
240681 |
0-1 |
0,001/0,0001 |
0,5 |
1 |
10 |
36,5 |
0,07 |
0,075 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по индикаторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
