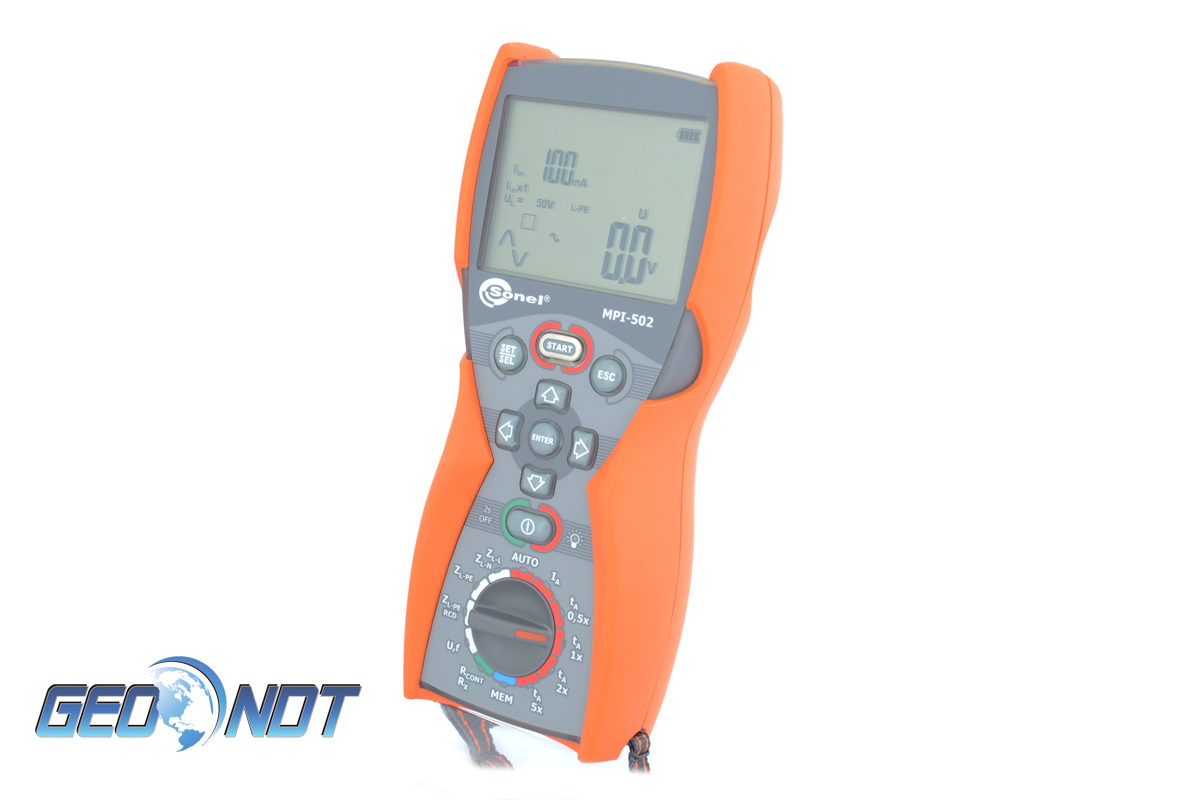

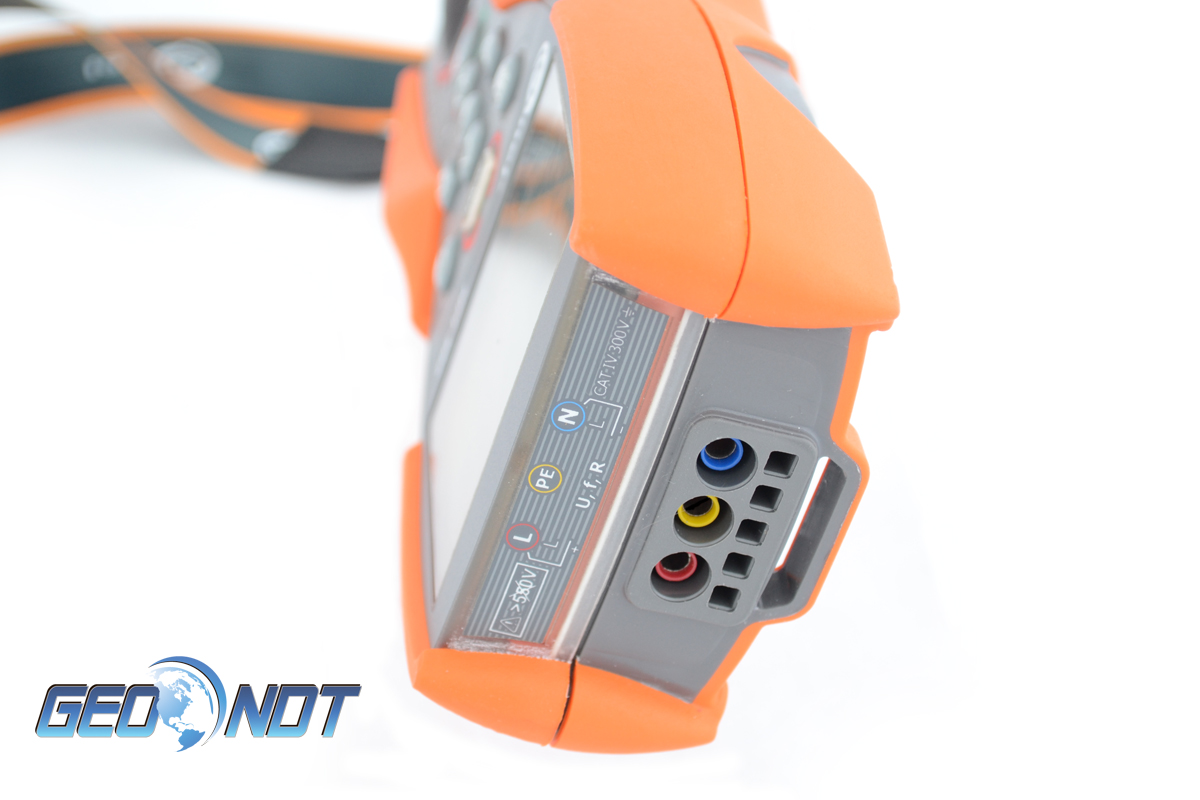

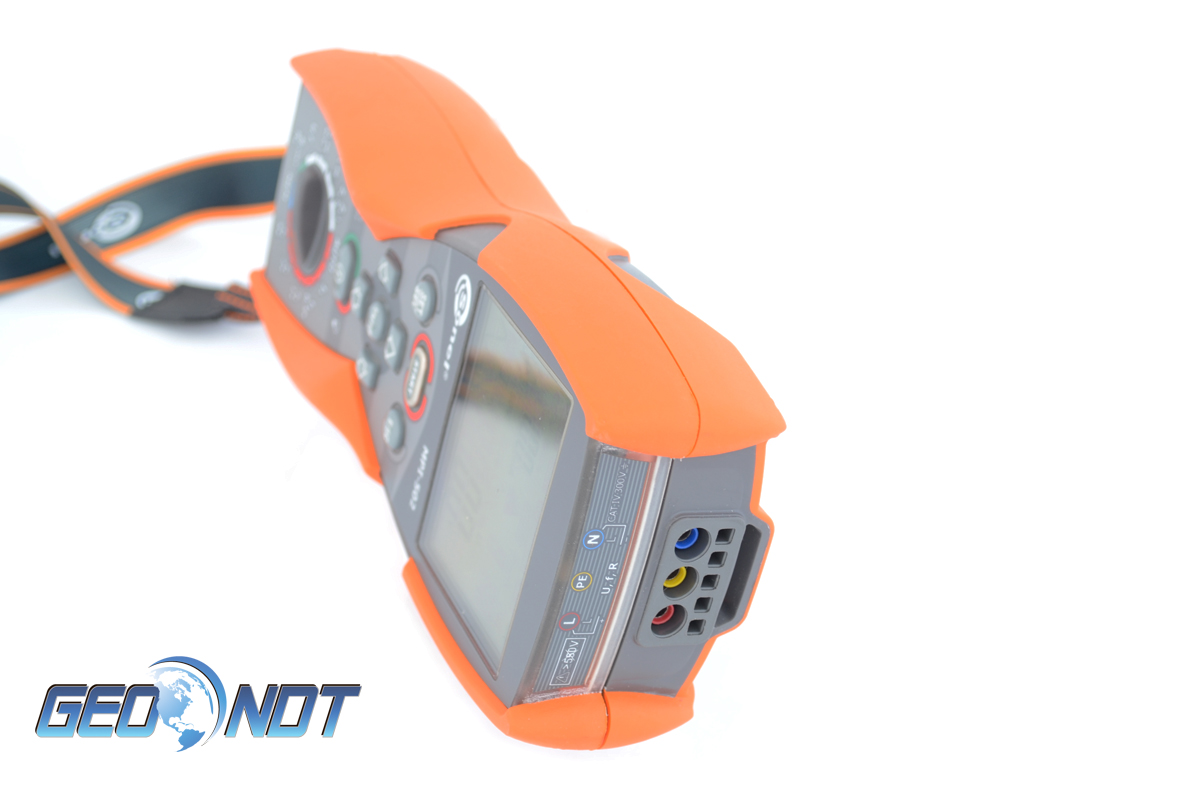

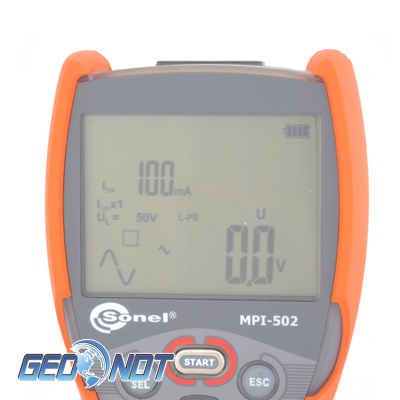

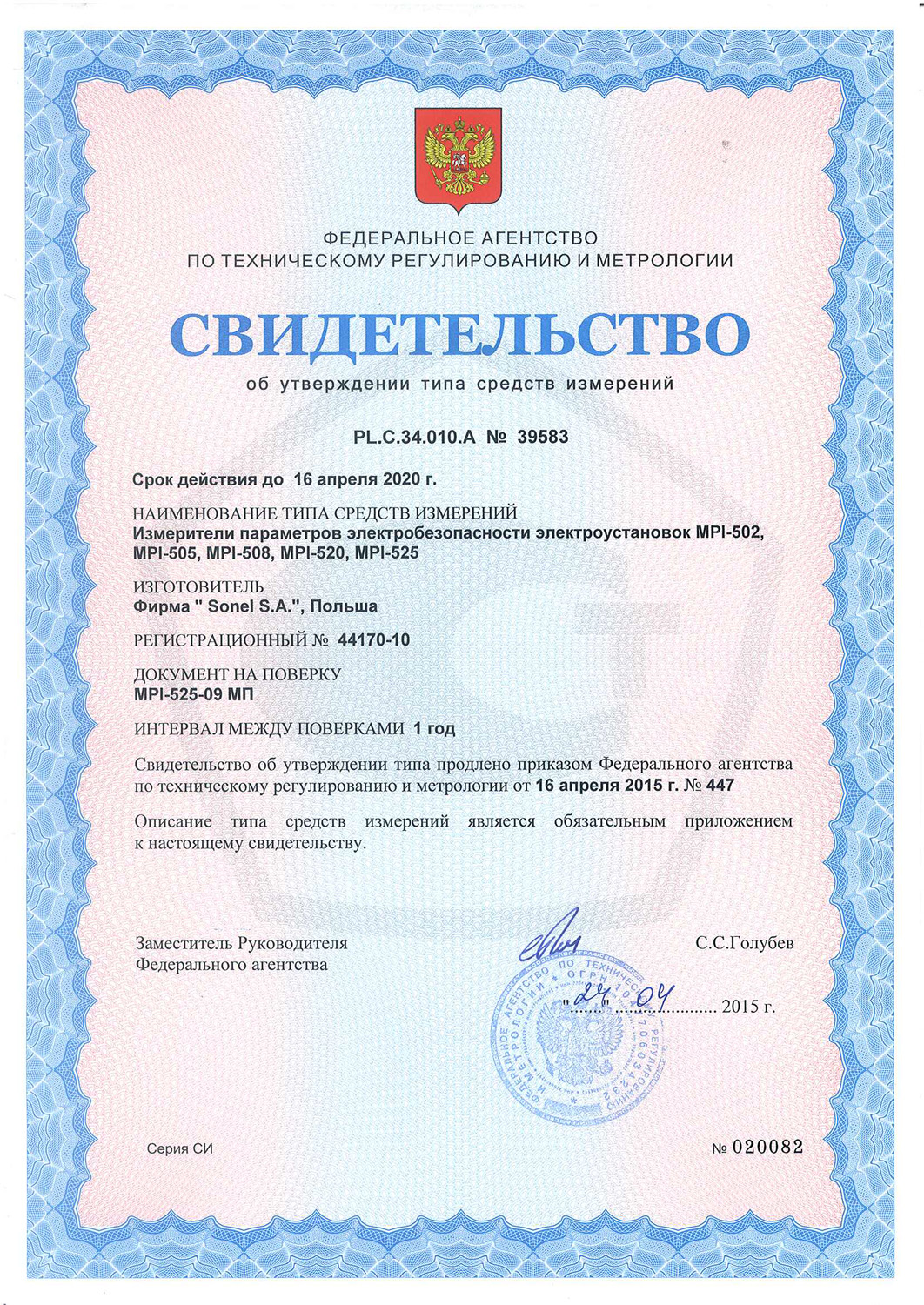

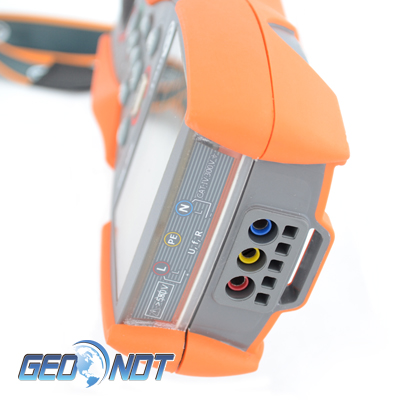

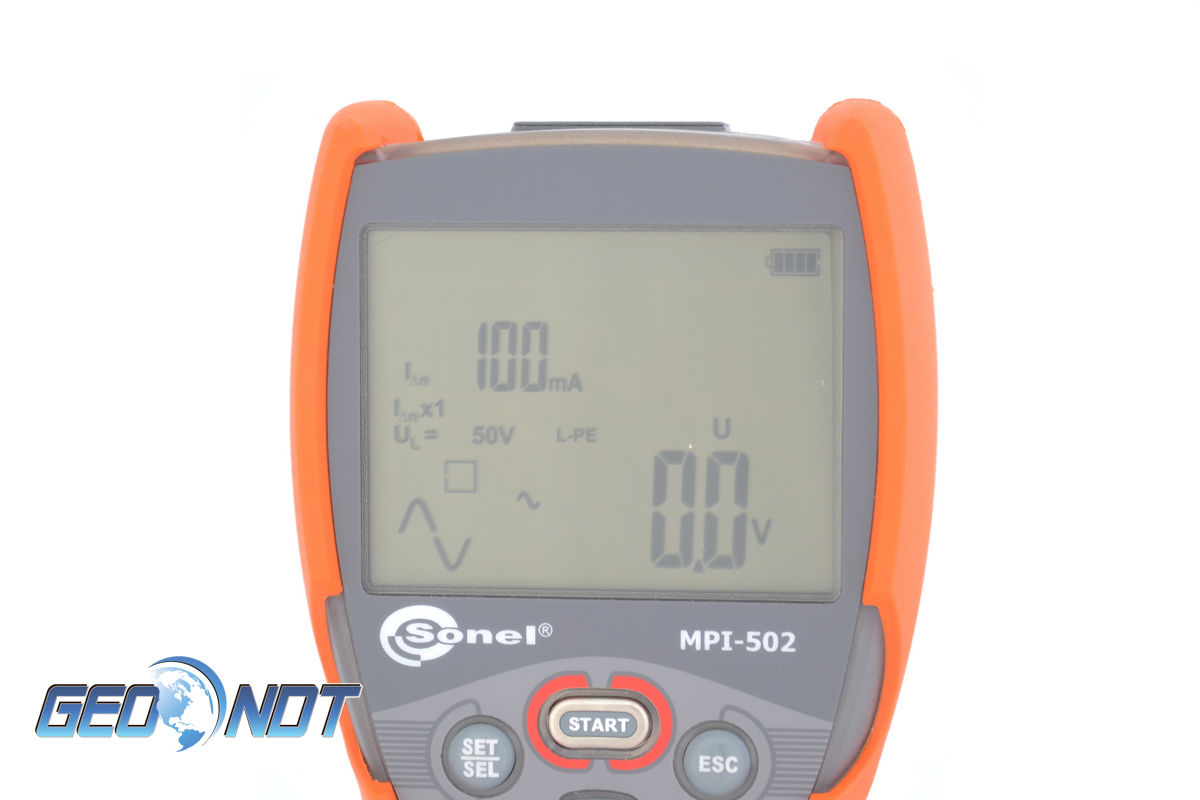

Измеритель параметров электробезопасности электроустановок MPI-502 с поверкой.

Назначение измерителя параметров электробезопасности электроустановок MPI-502:

Измеритель MPI-502 применяется при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Функции измерителей параметров электробезопасности электроустановок MPI-502:

• Измерение действующего значения фазного и междуфазного напряжения переменного тока;
• Измерение частоты переменного тока
• Измерение полного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник» без отключения источника питания;
• Измерение полного сопротивления цепи «фаза - защитный проводник» без отключения источника питания и срабатывания УЗО;
• Измерение силы тока отключения устройства защитного отключения (далее - УЗО) для синусоидального дифференциального тока;
• Измерение силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
• Измерение времени отключения сети при срабатывании УЗО;
• Измерение сопротивления защитного заземления;
• Измерение напряжения прикосновения относительно номинального дифференциального тока;
• Измерение сопротивления защитных проводников;
• Измерение электрического сопротивления малым током;
• Вычисление активного и реактивного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник»
• Вычисление силы тока цепи «фаза-нуль», «фаза - фаза», «фаза - защитный проводник»;
• Контроль целостности (наличия) нулевого и защитного проводников (до начала измерений);
• Запоминание и передача данных измерений и вычислений в компьютер.

Основные технические характеристики прибора MPI-502

«е.м.р.» - единица младшего разряда

Измерение действующего значения напряжения переменного тока (True RMS)

• Диапазон частоты 45...65 Гц

  Измерение частоты



  Диапазон	Разрешение	Погрешность основная
  45,0...65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

• Диапазон напряжения: 50...500В

  Измерение полного сопротивления петли короткого замыкания Z_L-PE, Z_L-n, Z_L-L

  Измерение полного сопротивления петли Z_s
  Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-04)

  Диапазон	Разрешение	Погрешность основная
  0...19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
  20,0...199,9 Ом	0,1 Ом
  200...1999 Ом	1 Ом

• Номинальное напряжение работы U_nL-N / U_nL-L:220/380 В, 230/400 В, 240/415 В;

• Рабочий диапазон напряжений: 180 ... 270 В (для Z_L-PE и Z_L-n) или 180 ... 460 В (для Z_L-L )

• Номинальная частота сети f_n: 50 Гц, 60 Гц;

• Рабочий диапазон частоты: 45 ... 65 Гц;

• Максимальный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность - 3х10 мс);
  Измерение сопротивления петли короткого замыкания: активного R_s и реактивного X_s


  Диапазон	Разрешение	Погрешность основная
  0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs
  20...199,9 Ом	0,1 Ом


  Расчет и отображение для Z_s< />
  Измерение ожидаемого тока короткого замыкания I _k



  Диапазон	Разрешение	Основная погрешность
  0,058...1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
  2,00...19,99 A	0,01 A
  20,0...199,9 A	0,1 A
  200...1999 A	1 A
  2,00...19,99 кA	0,01 кA
  20,0...40,0 кA	0,1 кA



  Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без отключения выключателя УЗО)

  Измерение сопротивления петли короткого замыкания Z_s
  Диапазон измерения согласно IEC 61557: 0,51...1999 Ом (для измерительного провода 1,2 м)


  Диапазон отображения	Разрешение	Основная погрешность
  0...19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
  20,0...199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)
  200...1999 Ом	1 Ом

• Не вызывает срабатывания выключателей УЗО с I_Δn≥ 30 мA;
• Номинальное рабочее напряжение U_n: 220 В, 230 В, 240 В;
• Рабочий диапазон напряжений: 180...270 В;
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45...65 Гц;
• Контроль правильности соединения зажима PE при помощи электрода касания.

  Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s



  Диапазон	Разрешение	Погрешность основная
  0...19,99 Ом	0,01 Ом	± (6% Zs + 10 е.м.р.) от Zs
  20...199,9 Ом	0,1 Ом	± (6% Zs + 5 е.м.р.) от Zs

• Расчет и отображение для величины Z_s< />
  Показания тока короткого замыкания I_к



  Диапазон отображения	Разрешение	Основная погрешность
  0,058...1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
  2,00...19,99 A	0,01 A
  20,0...199,9 A	0,1 A
  200...1999 A	1 A
  2,00...19,99 кA	0,01 кA
  20,0...24,0 кA	0,1 кA


  Измерение параметров отключения УЗО

• Номинальное напряжение работы U_n: 220 В, 230 В, 240 В;
• Рабочий диапазон напряжений: 180...270 В;
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45...65 Гц.

  Измерение времени отключения t_A УЗО



  Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
  Общего типа	0,5 IΔn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
  	1 IΔn
  	2 IΔn	0...150 мс
  	5 IΔn	0...40 мс
  Селективный	0,5 IΔn	0..500 мс
  	1 IΔn
  	2 IΔn	0...200 мс
  	5 IΔn	0...150 мс


  ^* - для I_Δn=10 мА и 0,5 I_Δn основная погрешность (2% t_A+ 3 е.м.р.)

  Измерение сопротивления защитного заземления R_E



  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0...+10% RE ± 8 е.м.р.
  30 мA	0,01 кОм ..1,66 кОм		12 мА	0...+10% RE ± 5 е.м.р.
  100 мA	1 Ом..500 Ом	1 Ом	40 мA	0...+5% RE ± 5 е.м.р.
  300 мA	1 Ом..166 Ом		120 мA
  500 мA	1 Ом..100 Ом		200 мA
  1000 мA	1 Ом..50 Ом		400 мA



  Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току



  Диапазон	Разрешение	Номинальный ток	Основная погрешность
  0..9,9 В	0,1 В	0,4*IΔn	0..10% UB ± 5 е.м.р.
  10..99,9 В			0..15% UB



  Измерение тока отключения I_A для синусоидального дифференциального тока



  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	3,3..10,0 мA	0,1 мA	0,3 × IΔn..1,0 × IΔn	± 5% IΔn
  30 мA	9,0..30,0 мA
  100 мA	33..100 мA	1 мA
  300 мA	90..300 мA
  500 мA	150..500 мA
  1000 мA	330..1000 мA

• Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения ............................... макс. 3200 мс.

  Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока



  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	4,0..20,0 мA	0,1 мA	0,4 × IΔn..2,0 × IΔn	± 10 % IΔn
  30 мA	12,0..42,0 мA		0,4 × IΔn..1,4 × IΔn	±10 % IΔn
  100 мA	40..140 мA	1 мA
  300 мA	120..420 мA
  500 мA	200..700 мA

• Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
• Время протекания тока измерения .......................................... макс. 3200 мс.

  Измерение переходных сопротивлений контактов и проводников током ± 200 мA
  Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом


  Диапазон	Разрешение	Основная погрешность
  0,00...19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
  20,0...199,9 Ом	0,1 Ом
  200...400 Ом	1 Ом

• Напряжение на открытых зажимах: 4...9 В;
• Исходящий ток при R < >
• Компенсация сопротивления измерительных проаодников;
• Измерение двунаправленным током.

  Измерение активного сопротивления малым током



  Диапазон	Разрешение	Основная погрешность
  0,00...199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
  200...2000 Ом	1 Ом

  • Напряжение на открытых зажимах: 4...9 В;
  • Исходящий ток < >
  • Звуковой сигнал для измеряемого сопротивления < >
  • Компенсация сопротивления измерительных проводов.



  Дополнительные технические характеристики
  Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
  Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
  Степень защиты корпуса согласно PN-EN 60529	IP67
  Питание измерителя	батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 АА
  Температура хранения	-20...+70°C
  Температура рабочая	0...+50°C
  Время до самовыключения	устанавливается в меню прибора
  Количество измерений Z, RE или RCD (для щелочных батареек)	>3000 (2 измерения / минуту)
  Количество измерений RISO или RCONT (для щелочных батареек)	>2000
  Память результатов измерения	990 ячеек, 10000 результатов
  Интерфейс	Беспроводной интерфейс OR-1 (USB)

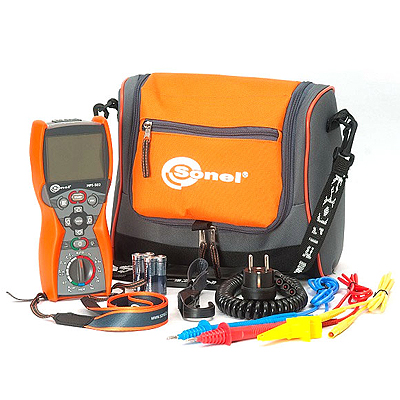

Стандартный комплект поставки прибора MPI-502:

Дополнительная комплектация:
