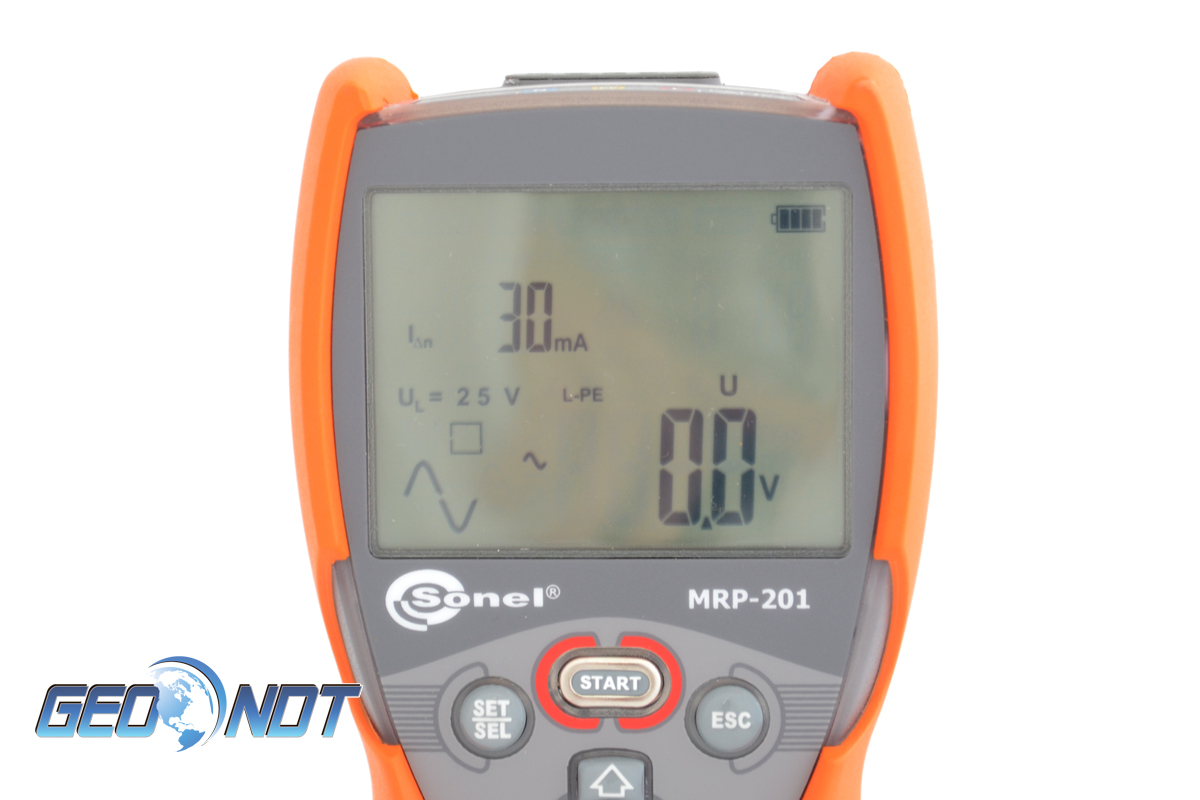

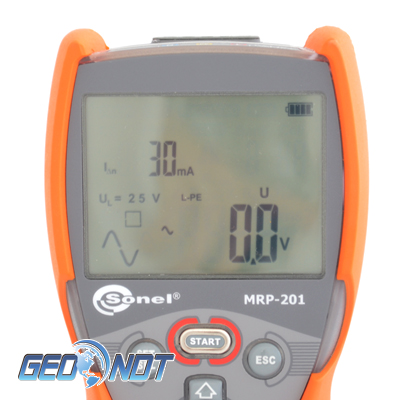

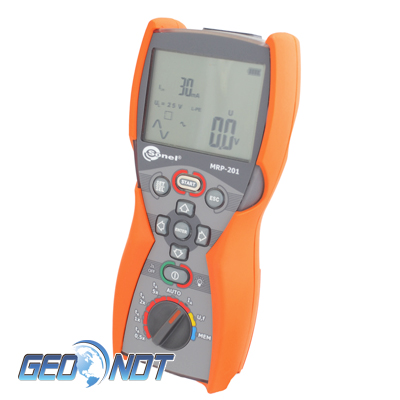

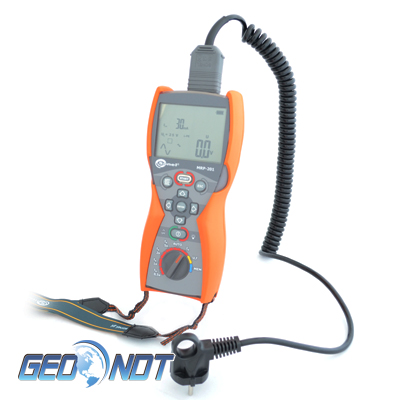

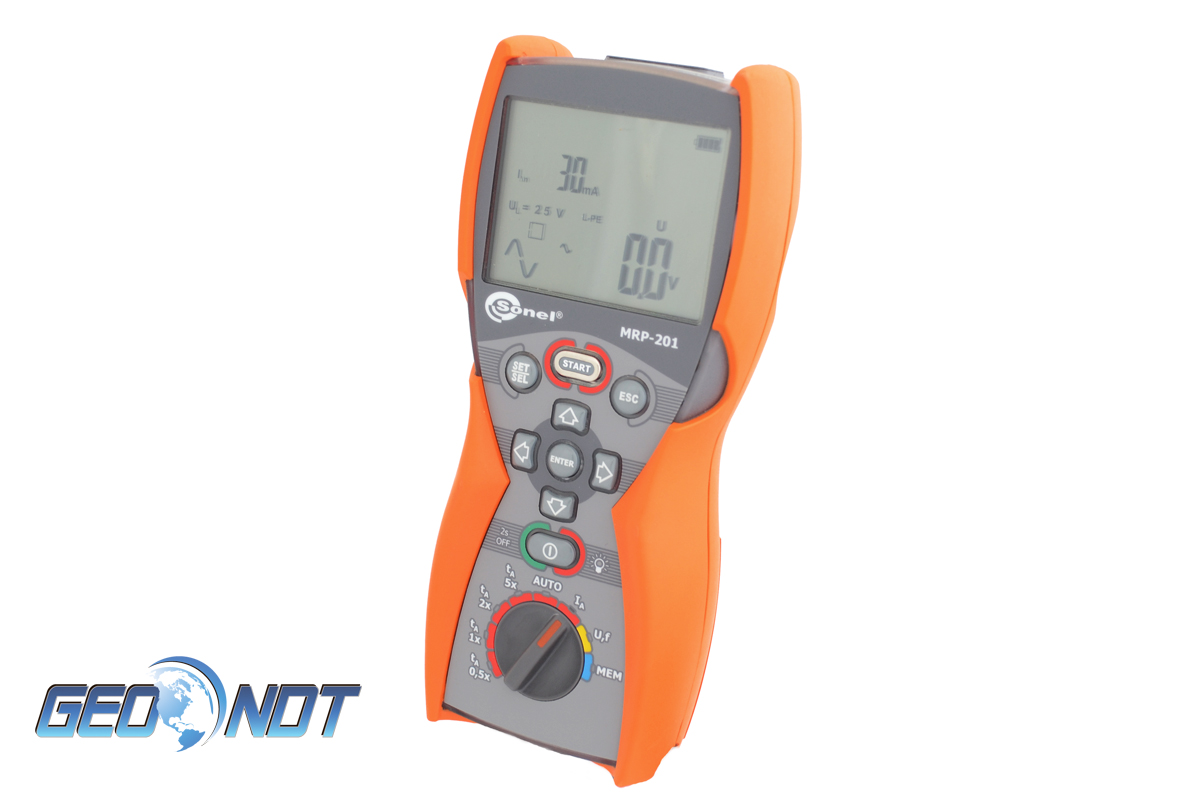

Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-201

Назначение измерителя напряжения прикосновения и параметров устройств защитного отключения MRP-201:

Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.

Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.

Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-201 выполняет следующие функции:

• измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
• создаваемый ток - синусоидальный, однополярный пульсирующий и постоянный;
• возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
• измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
• выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В;
• измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
• автоматический режим измерения параметров УЗО;
• измерение напряжения прикосновения;
• возможность измерения напряжения прикосновения и сопротивления заземляющего (защитного) устройства без отключения питания и УЗО;
• память результатов измерений (990 ячеек) и возможность передачи результатов измерений в компьютер.

Основные технические характеристики MRP-201

«е.м.р.» - единица младшего разряда

Измерение действующего значения напряжения переменного тока

• Диапазон частоты 45...65 Гц

  Измерение частоты



  Диапазон	Разрешение	Погрешность основная
  45,0...65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

• Диапазон напряжения: 50...500В

  Измерение параметров устройств защитного отключения (УЗО)

• Номинальное напряжение работы U_n: 220 В, 230 В, 240 В;
• Рабочий диапазон напряжений: 180...270 В;
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45...65 Гц.
• Контроль правильности подключения PE проводника с помощью электрода прикосновения.

  Измерение времени отключения t_A УЗО



  Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
  Общего типа и с малой задержкой	0,5 IΔn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
  	1 IΔn
  	2 IΔn	0...150 мс
  	5 IΔn	0...40 мс
  Селективный	0,5 IΔn	0..500 мс
  	1 IΔn
  	2 IΔn	0...200 мс
  	5 IΔn	0...150 мс

  ^* - для I_Δn=10 мА и 0,5 I_Δn основная погрешность (2% t_A+ 3 е.м.р.)
  Измерение сопротивления защитного заземления R_E



  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0...+10% RE ± 8 е.м.р.
  30 мA	0,01 кОм ..1,66 кОм		12 мА	0...+10% RE ± 5 е.м.р.
  100 мA	1 Ом..500 Ом	1 Ом	40 мA	0...+5% RE ± 5 е.м.р.
  300 мA	1 Ом..166 Ом		120 мA
  500 мA	1 Ом..100 Ом		200 мA
  1000 мA	1 Ом..50 Ом		400 мA


  Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току



  Диапазон	Разрешение	Номинальный ток	Основная погрешность
  0..9,9 В	0,1 В	0,4*IΔn	0..10% UB ± 5 е.м.р.
  10..99,9 В			0..15% UB


  Измерение тока отключения I_A для синусоидального дифференциального тока



  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	3,3..10,0 мA	0,1 мA	0,3 × IΔn..1,0 × IΔn	± 5% IΔn
  30 мA	9,0..30,0 мA
  100 мA	33..100 мA	1 мA
  300 мA	90..300 мA
  500 мA	150..500 мA
  1000 мA	330..1000 мA

• Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения ............................... макс. 7510 мс.

  Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA



  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	1,5..20,0 мA	0,1 мA	0,15 × IΔn..2,0 × IΔn	± 10 % IΔn
  30 мA	4,5..42,0 мA		0,15 × IΔn..1,4 × IΔn	±10 % IΔn
  100 мA	15..140 мA	1 мA
  300 мA	45..420 мA

• Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
• Время протекания тока измерения ............................................. макс. 14710 мс.

  Измерение тока отключения УЗО ( I_A) для постоянного дифференциального тока



  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	4,0..20,0 мA	0,1 мA	0,2 × IΔn..2,0 × IΔn	± 10 % IΔn
  30 мA	6..60 мA	1 мA
  100 мA	20..200 мA
  300 мA	60..600 мA

• Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения ............................... макс. 4500 мс

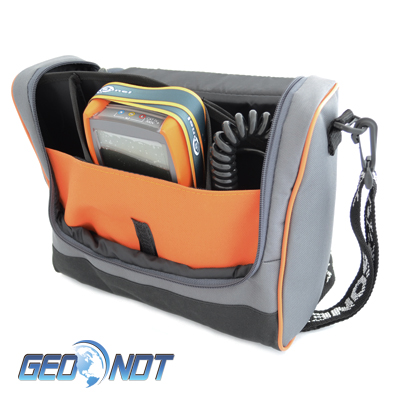

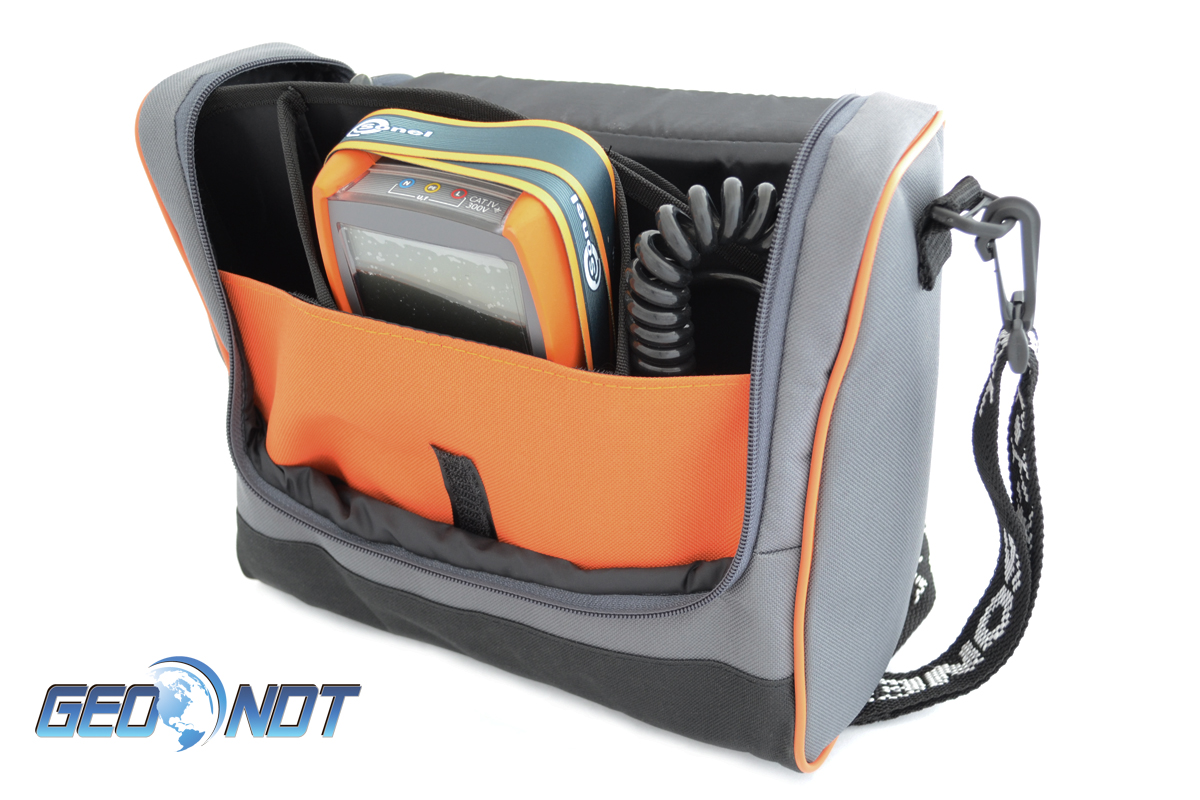

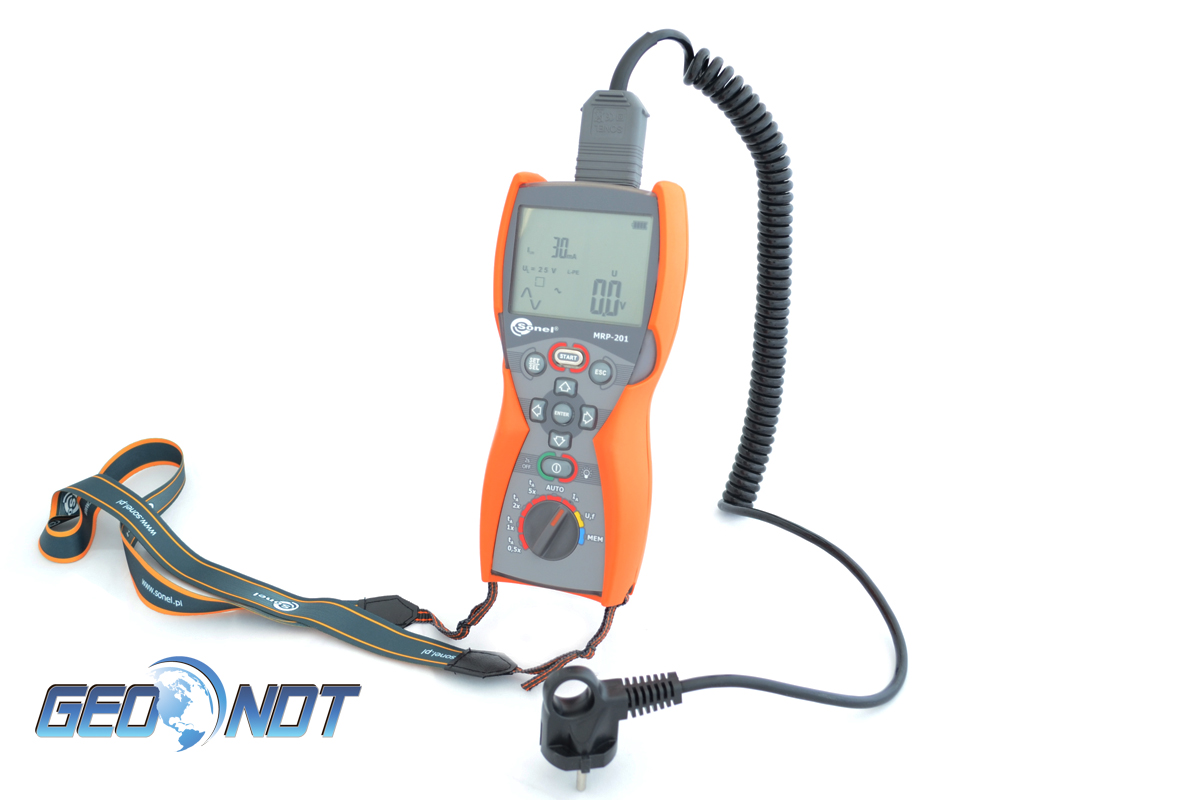

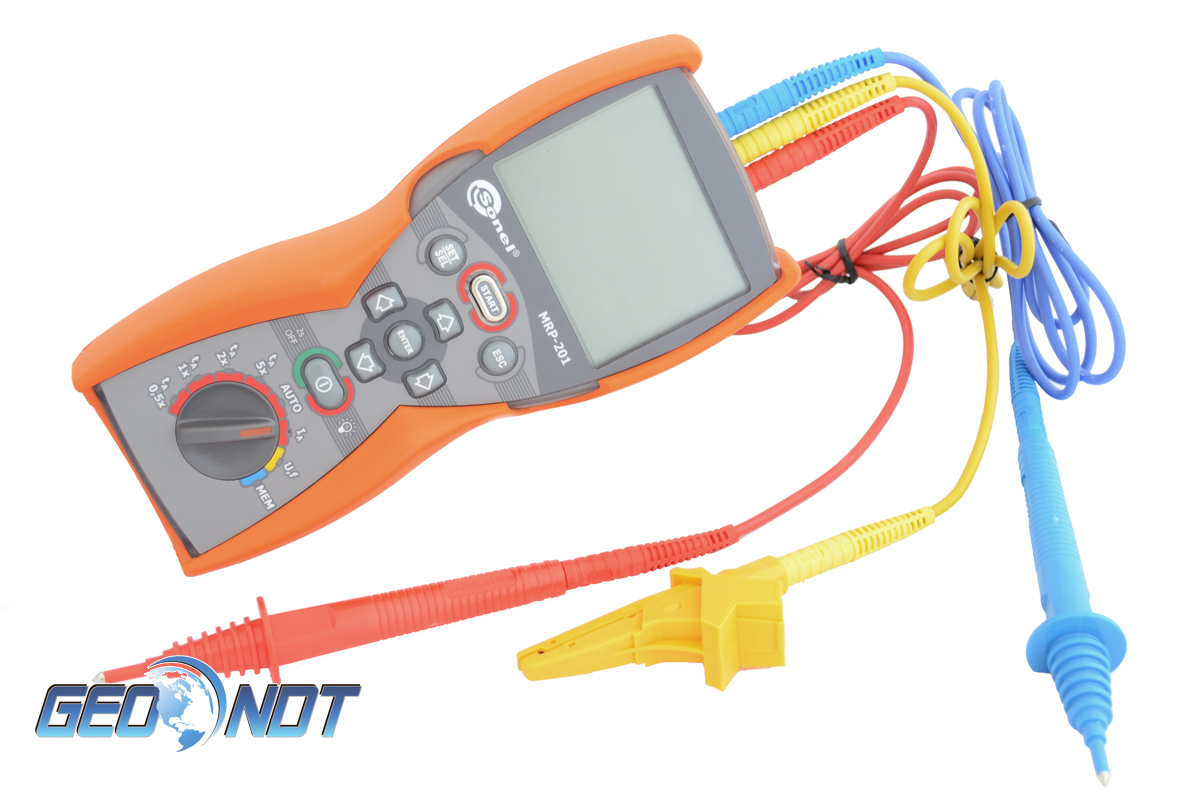

Стандартный комплект поставки измерителя напряжения MRP-201:
