Класс защиты: IV 300В (III 600В) согласно PN-EN 61010-1
Температурный диапазон: 0 ... +50 °С
Габариты ШxВxГ: 288x223x75
Масса: около 2,2 кг

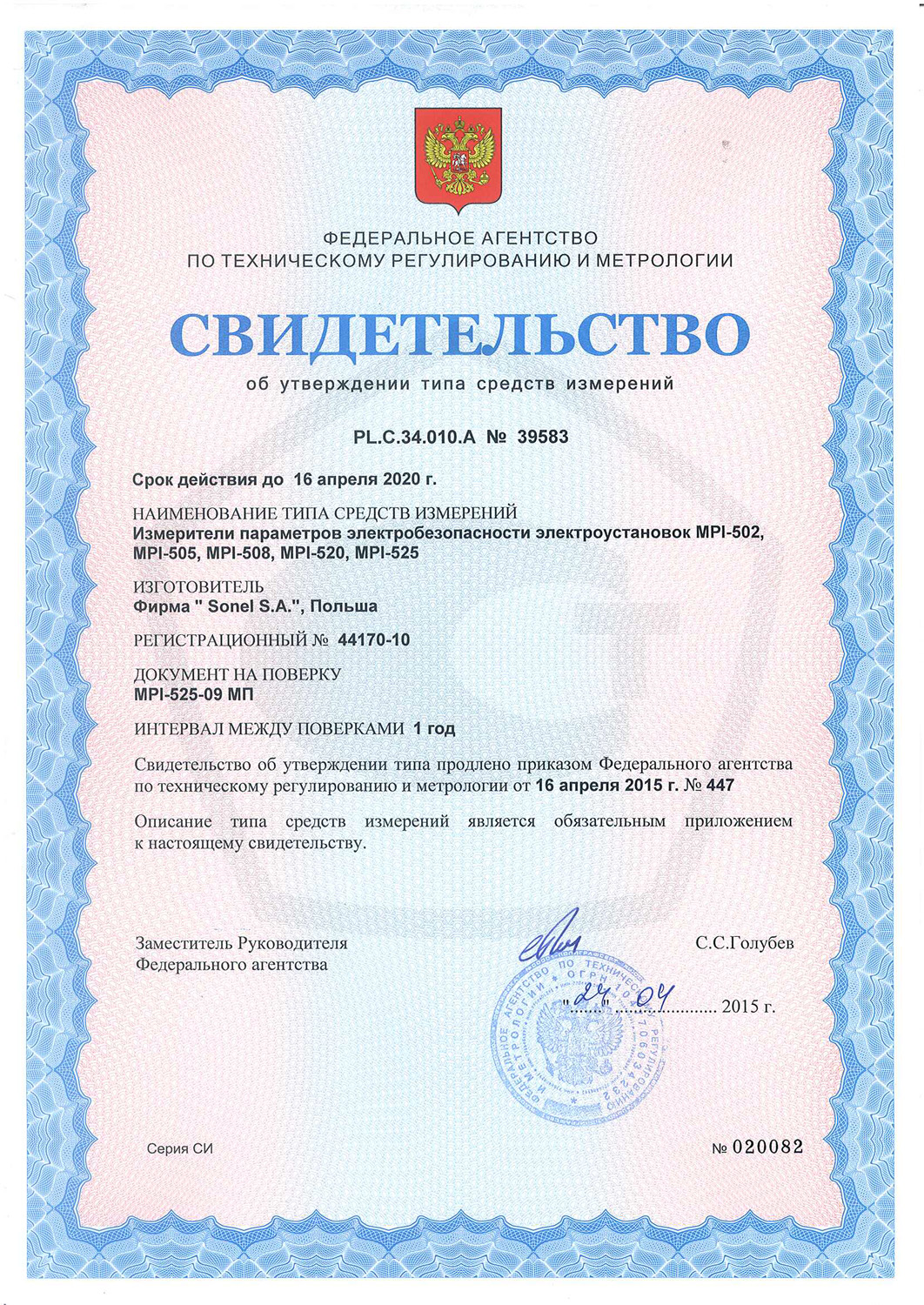

Назначение измерителя параметров электробезопасности электроустановок MPI-525:
Измерители MPI-525 применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

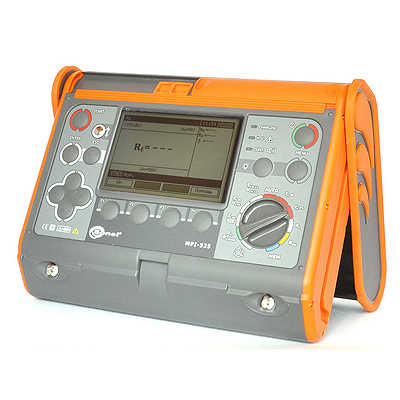

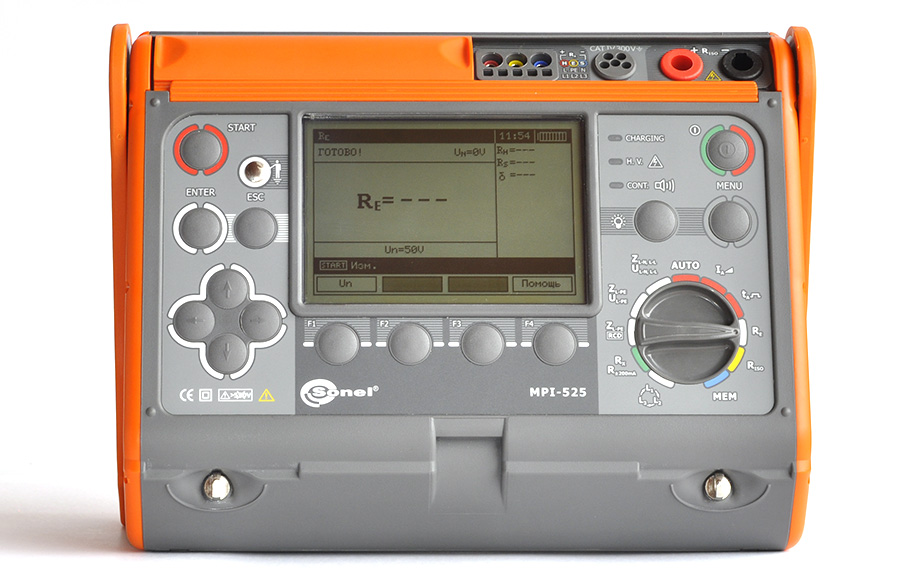

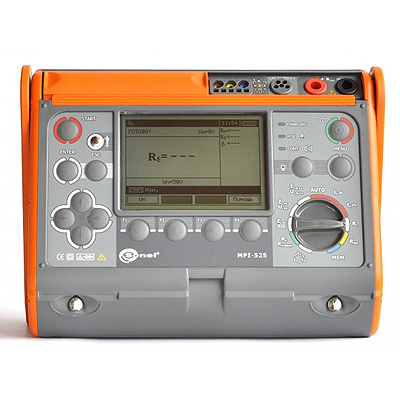

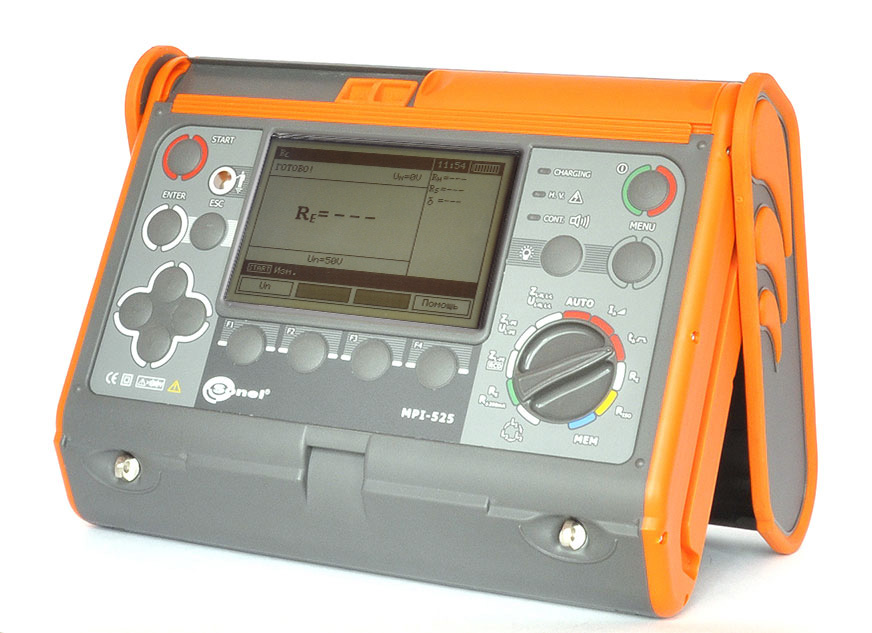

Измеритель параметров электробезопасности электроустановок MPI-525 предназначен для измерения:
действующего значения фазного и междуфазного напряжения переменного тока;
частоты переменного тока
полного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник» без отключения источника питания;
полного сопротивления цепи «фаза - защитный проводник» без отключения источника питания и срабатывания УЗО;
силы тока отключения устройства защитного отключения (далее - УЗО) для синусоидального дифференциального тока;
силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
силы тока отключения УЗО для дифференциального постоянного тока;
времени отключения сети при срабатывании УЗО;
сопротивления защитного заземления;
напряжения прикосновения относительно номинального дифференциального тока;
напряжения переменного тока помех;
сопротивления заземляющего устройства по 3-х полюсному методу;
сопротивления защитных проводников;
электрического сопротивления малым током;
сопротивления электроизоляции.
Области применения прибора MPI-525:
Вычисление активного и реактивного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник»;
* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
Измерение сопротивления защитного заземления RE
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мА
0,01 кОм ..5,00 кОм
0,01 кОм
4 мА
0...+10% RE ± 8 е.м.р.
30 мA
0,01 кОм ..1,66 кОм
12 мА
0...+10% RE ± 5 е.м.р.
100 мA
1 Ом..500 Ом
1 Ом
40 мA
0...+5% RE ± 5 е.м.р.
300 мA
1 Ом..166 Ом
120 мA
500 мA
1 Ом..100 Ом
200 мA
1000 мA
1 Ом..50 Ом
400 мA
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
Диапазон
Разрешение
Номинальный ток
Основная погрешность
0..9,9 В
0,1 В
0,4*IΔn
0..10% UB ± 5 е.м.р.
10..99,9 В
0..15% UB
Измерение тока отключения IA для синусоидального дифференциального тока
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
3,3..10,0 мA
0,1 мA
0,3 × IΔn..1,0 × IΔn
± 5% IΔn
30 мA
9,0..30,0 мA
100 мA
33..100 мA
1 мA
300 мA
90..300 мA
500 мA
150..500 мA
1000 мA
330..1000 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения ............................... макс. 3200 мс.
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
4,0..20,0 мA
0,1 мA
0,35 × IΔn..2,0 × IΔn
± 10 % IΔn
30 мA
12,0..30,0 мA
0,35 × IΔn..1,4 × IΔn
±10 % IΔn
100 мA
40..140 мA
1 мA
300 мA
120..420 мA
500 мA
200..700 мA
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
Время протекания тока измерения ................................ макс. 3200 мс.
Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
4,0..20,0 мA
0,1 мA
0,2 × IΔn..2,0 × IΔn
± 10 % IΔn
30 мA
12..60 мA
1 мA
100 мA
40..200 мA
300 мA
120..600 мA
500 мA
200..1000 мA
Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения ...................................... макс. 5040 мс
Измерение сопротивления заземляющего устройства ( RE) Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)
Диапазон
Разрешение
Основная погрешность
0,00...9,99 Ом
0,01 Ом
± (2% RE+ 4 е.м.р.)
10,0...99,9 Ом
0,1 Ом
± (2% RE+ 3 е.м.р.)
100...999 Ом
1 Ом
1,0...1,99 кОм
0,01 кОм
Измерительное напряжение: 25 В или 50 В RMS;
Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц);
Блокирование измерения при напряжении помех UN>24 В
Максимальное напряжение помех (измерение) UNmax=100 В
Максимальное сопротивление вспомогательных зондов: 50 кОм
Измерение сопротивления вспомогательных зондов RH, RS
Диапазон
Разрешение
Основная погрешность
000...999 Ом
1 Ом
± (5% (RS+RE+RH) + 3 е.м.р.)
1,00...9,99 кОм
0,01 кОм
10,0...50,0 кОм
0,1 кОм
Измерение напряжения помех Внутреннее сопротивление: около 100 кОм
Диапазон отображения
Разрешение
Основная погрешность
0..100 В
1 В
± (2% U + 3 е.м.р.)
Измерение переходных сопротивлений контактов и проводников током ± 200 мA Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
Диапазон
Разрешение
Основная погрешность
0,00...19,99 Ом
0,01 Ом
± (2% R + 3 е.м.р.)
20,0...199,9 Ом
0,1 Ом
200...400 Ом
1 Ом
Напряжение на открытых зажимах: 4...9 В;
Исходящий ток при R < >
Компенсация сопротивления измерительных проаодников;
Измерение двунаправленным током.
Измерение активного сопротивления малым током
Диапазон
Разрешение
Основная погрешность
0,00...199,9 Ом
0,1 Ом
± (3% R + 3 е.м.р.)
200...2000 Ом
1 Ом
Напряжение на открытых зажимах: 4...9 В;
Исходящий ток < >
Звуковой сигнал для измеряемого сопротивления < >
Компенсация сопротивления измерительных проводов.
Измерение сопротивления изоляции Диапазон измерения согласно PN-EN 61557-2: - для UN = 50 В: 50 кОм...250 МОм - для UN = 100 В: 100 кОм...500 МОм - для UN = 250 В: 250 кОм...1 ГОм - для UN = 500 В: 500 кОм...2 ГОм - для UN = 1000 В: 1 МОм...3 ГОм - для UN = 2500 В: 2,5 МОм...9,99 ГОм
