MRP-200 Измеритель напряжения прикосновения и параметров устройств защитного отключения

Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-200

Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-200 sonel
/images/all/3/2002/big/img_5.jpg
jijijij
Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-200
/images/all/3/2002/big/img_14.jpg
Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-200

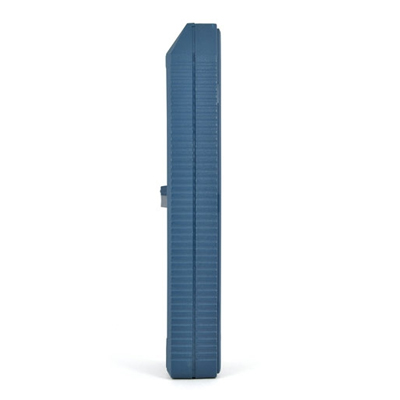

MRP-200
/images/all/3/2002/big/img_16.jpg
1

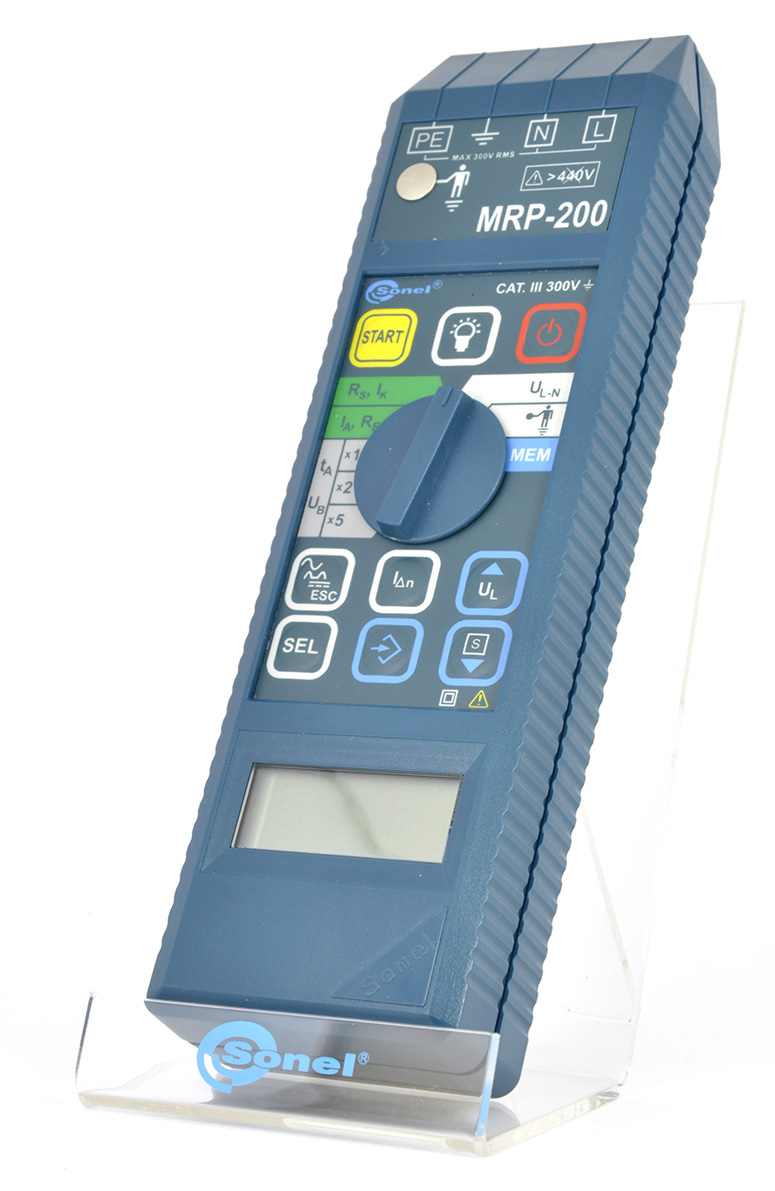

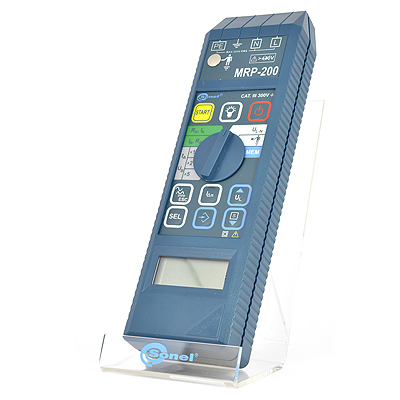

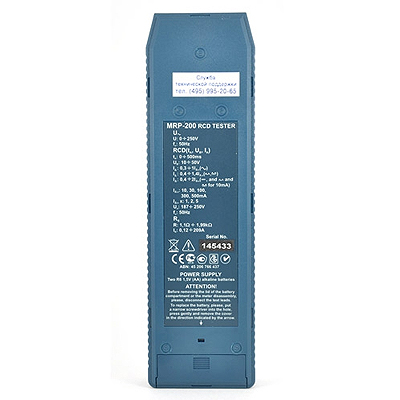

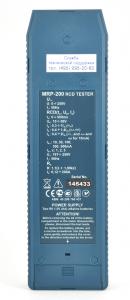

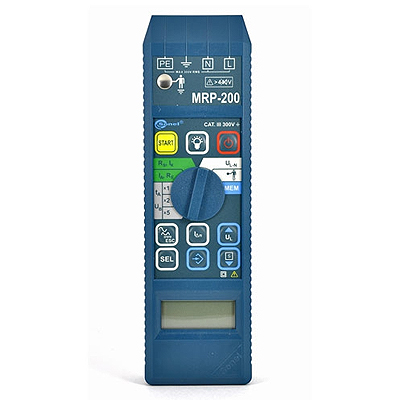

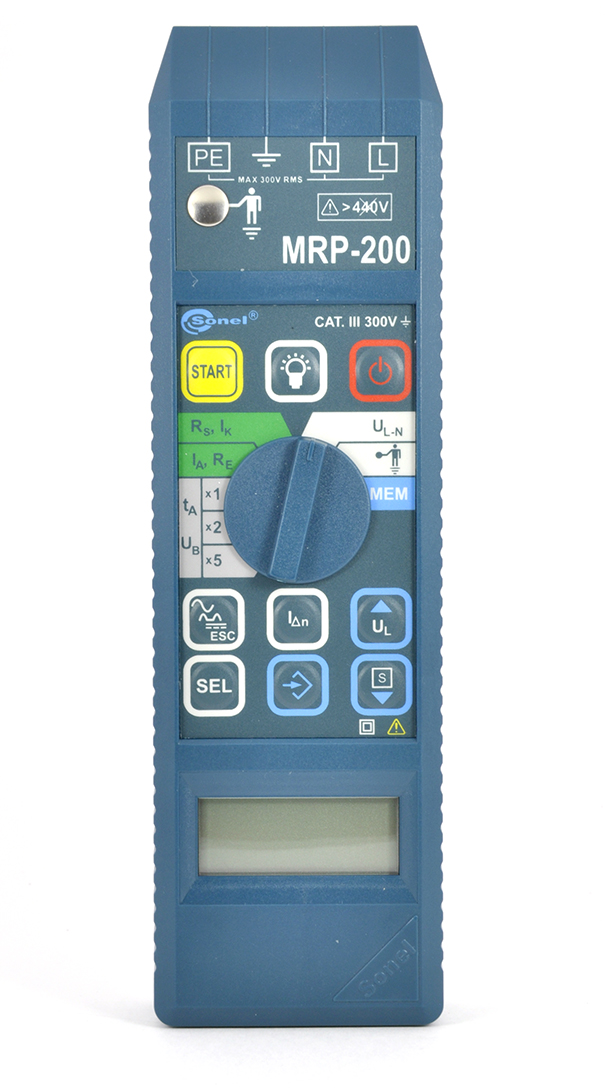

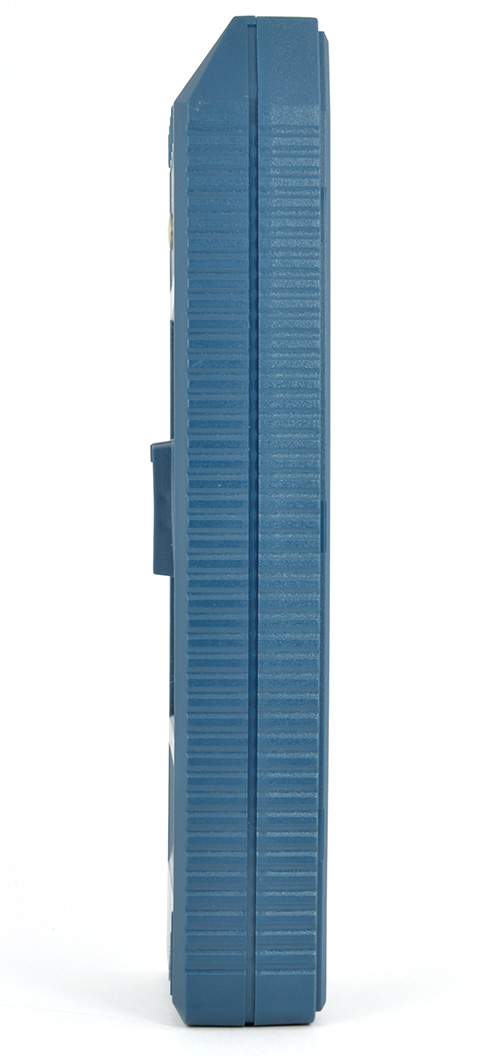

sonel MRP-200
/images/all/3/2002/big/img_18.jpg
1

Посмотреть фотографии в высоком разрешении

снят с производства
ЗАМЕНА: MRP-201

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Sonel

Польша

Артикул: WMRUMRP200

	Гарантия: 3 года
	Внесен в Госреестр СИ. Поверка входит в цену
	Руководство по эксплуатации: Скачать (PDF, 1.42MB)
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Внимание! Прибор снят с производства!

В качестве альтернативы можно использовать измеритель MRP-201.

Доставляем электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями.

Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-200

Гарантия на прибор MRP-200: 36 месяцев

Номер в Госреестре: 31967-06

Класс защиты: III 300 В согласно PN-EN 61010-1

Температурный диапазон: 0...+ 40° С

Габариты ШxВxГ: 67×230×35 мм

Масса: 0,45 кг

Назначение прибора MRP-200:

Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-200 предназначен для измерения параметров устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока. В отличие от MRP-120 оснащен дополнительной возможностью - измерение параметров петли короткого замыкания.

Основные характеристики измерителя напряжения прикосновения и параметров устройств защитного отключения MRP-200:

измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
создаваемый ток - синусоидальный, однополярный пульсирующий и постоянный;
возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В;
измерение времени отключения УЗО при токах 1, 2 и 5-ти кратных номинальному дифференциальному току;
измерение напряжения прикосновения;
оценка активного сопротивления петли короткого замыкания и вычисление значения ожидаемого тока короткого замыкания;
возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания и УЗО;
память результатов измерений (400 ячеек) и возможность передачи результатов измерений в компьютер.

Основные техничеcкие характеристики прибора MRP-200:

Измерение тока отключения УЗО:

1) для дифференциального синусоидального переменного тока

Диапазон измерения согласно IEC 61557 - (0,3...1,0)I_Δn

Номинальный ток выключателя	Диапазон измерения	Ток измерения	Погрешность основная
10 мА	3,3 ...10,0 мА	0,3 I_Δn...1,0 I_Δn	±5% I_Δn
30 мА	9,0 ...30,0 мА
100 мА	33 ...100 мА
300 мА	90 ...300 мА
500 мА	150 ...500 мА

2) для дифференциального пульсирующего однополярного тока

Номинальный ток	Диапазон измерения	Ток измерения	Погрешность основная
10 мА	4,0 ...20 мА	0,4 I_Δn...2,0 I_Δn	±8 % I_Δn
30 мА	12,0...42,0 мА	0,4 I_Δn...1,4 I_Δn	±7% I_Δn
100 мА	40 ...140 мА
300 мА	120 ...420 мА

3) для дифференциального постоянного тока

Номинальный ток	Диапазон измерения	Ток измерения	Погрешность основная
10 мА	4,0 ...20 мА	0,4 I_Δn...2 I_Δn	±8% I_Δn
30 мА	12,0...60,0 мА
100 мА	40 ...200 мА
300 мА	120 ...600 мА

Измерение времени отключения (t_A)
Диапазон измерения согласно IEC 61557 - от 0 мс ... до наибольшей отображённой величины

Тип выключателя	Установленная кратность	Диапазон отображения	Разрешение	Погрешность основная
Общего типа	1 I_Δn	0...200 мс	1 мс	±(2% и.в. + 1 ед.мл.разряда)
	2 I_Δn	0...150 мс
	5 I_Δn	0...40 мс
Селективного	1 I_Δn	0...500 мс
	2 I_Δn	0...200 мс
	5 I_Δn	0...150 мс

Измерение напряжения прикосновения (U_B), отнесённого к номинальному дифференциальному току
Диапазон измерения согласно IEC 61557 - 10...50 B

Номинальный ток выключателя	Диапазон	Разрешение	Ток измерения	Погрешность основная
10 мА	0...50 В	0,1 В	4 мА	±(0...10% и.в. +5 ед.мл.разряда)
30 мА			12 мА	±(0...10% и.в. +5 ед.мл.разряда)
100 мА			40 мА	±(0...4% и.в. +5 ед.мл.разряда)
300 мА			120 мА
500 мА			200 мА

Измерение активного сопротивления петли короткого замыкания (R_s)
Диапазон измерения согласно IEC 61557 - 1,1 Ом....1,99 кОм

Диапазон	Разрешение	Погрешность основная
0,00...9,99 Ом	0,01 Ом	±(5% и.в. + 0,2 Ом)
10,0...99,9 Ом	0,1 Ом	±(5% и.в. + 0,3 Ом)
100...999 Ом	1 Ом	±(5% и.в. + 2 Ом)
1,00...1,99 кОм	0,01 кОм	±(2 % и.в. + 0,02 кОм)

Отображение тока короткого замыкания (I_к)
Диапазон измерения согласно IEC 61557 - 0,22...200 А

Диапазон	Разрешение	Погрешность основная
0,22...9,99 А	0,01 А	Определяется по основной погрешности активного сопротивления петли короткого замыкания
10,0...99,9 А	0,1 А
100...999 А	1 А
1,00...9,99 кА	0,01 кА
10,0...22,0 кА	0,1 кА

Измерение активного сопротивления заземляющего устройства R_E
Точность задания дифференциального тока - 0 ... 5%

Номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Погрешность основная
10 мА	0,01...5,00 кОм	0,01 кОм	4 мА	±(0...+ 10% и.в. + 5 ед.мл.разряда)
30 мА	0,01...1,66 кОм	0,01 кОм	12 мА	±(0...+ 10% и.в. + 3 ед.мл.разряда)
100 мА	1 ...500 Ом	1 Ом	40 мА	±(0...4% и.в. + 4 ед.мл.разряда)
300 мА	1 ...166 Ом		120 мА	±(0...4% и.в. + 4 ед.мл.разряда)
500 мА	1 ...100 Ом		200 мА	±(0...4% и.в. + 5 ед.мл.разряда)

Дополнительные технические характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP40
Диапазон напряжения, при котором производится измерение УЗО и петли короткого замыкания	187...250 В
Номинальная частота сети	50 Гц
Питание	два элемента питания LR6 (размер AA), алкалиновые
Температура хранения	-20...+60°C
Температура номинальная	+20...25°C
Время до самовыключения	2 минуты
Количество ячеек памяти измерителя	999
Стандартный интерфейс	RS-232
Дисплей	жидкокристаллический, 3-х разрядный высотой 14 мм
Стандарт качества	разработка, проект и производство согласно ISO 9001
Прибор выполняет требования норм IEC 61557

Стандартный комплект поставки прибора MRP-200 :

	Индекс
Провод измерительный 1,2 м с разъемами «банан» красный	WAPRZ1X2REBB
Провод измерительный 1,2 м с разъёмами «банан» чёрный	WAPRZ1X2BLBB
Провод измерительный 1,2 м с разъемами «банан» желтый	WAPRZ1X2YEBB
Футляр М1	WAFUTM1
Зажим «Крокодил» изолированный жёлтый K02	WAKRPYE20K02
Зажим «Крокодил» изолированный черный K01	WAKROBL20K01
Элемент питания алкалиновый SONEL 1,5V AA LR6	#
Зонд острый с разъемом «банан» красный	WASONREOGB1
Адаптер с сетевой вилкой UNI-SCHUKO	WAADAUNI1
Зонд острый с разъемом «банан» желтый	WASONYEOGB1

Сертификаты

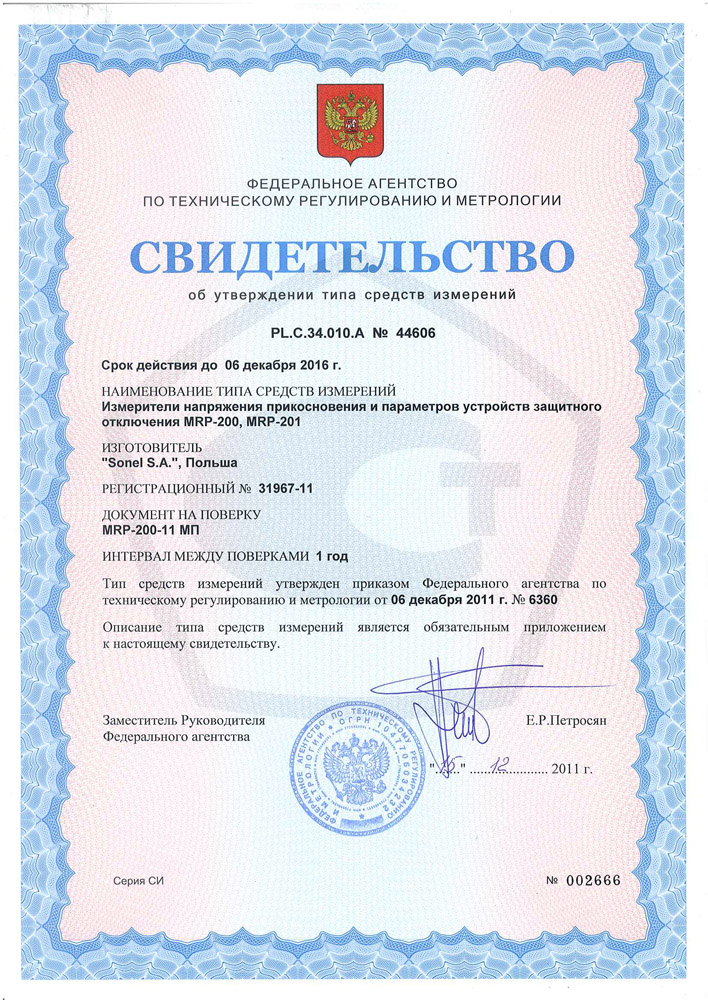

Свидетельство об утверждении типа средств измерения

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Адаптер интерфейса конвертор USB/последовательный порт TU-S9

по запросу

СОНЭЛ Протоколы

по запросу

Соединитель электрический-адаптер AGT-16P

13200 руб.

Соединитель электрический-адаптер AGT-32P

15600 руб.

Соединитель электрический-адаптер AGT-63P

34800 руб.

Элемент питания алкалиновый SONEL 1,5V AA LR6

по запросу

Кабель последовательного интерфейса OPTO-RS-232

7500 руб.

Зонд измерительный для забивки в грунт 30 см

3300 руб.

Катушка для намотки измерительного провода

3630 руб.

Методика проверки и испытаний устройств защитного отключения (УЗО) прибором MRP-200

по запросу

Провод измерительный 25 м на катушке с разъемами «банан» красный

9300 руб.
