Измеритель параметров устройств защитного отключения ПЗО-500

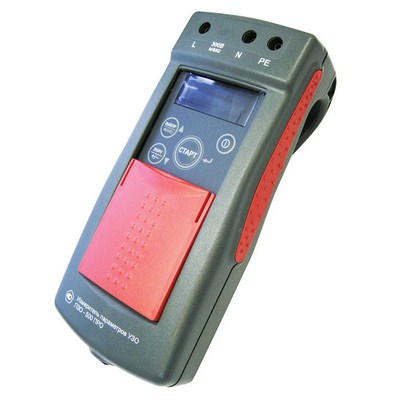

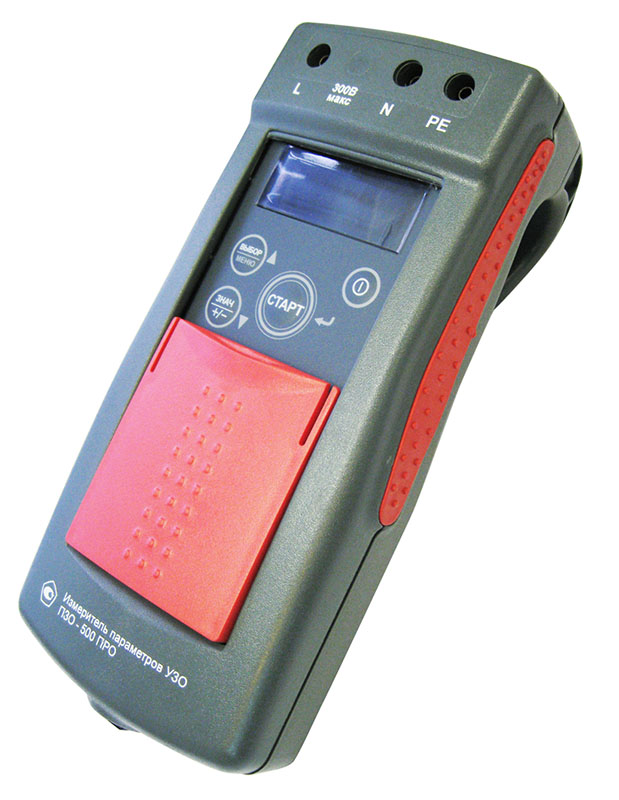

  • Измеритель ПЗО-500

    /images/all/3/5255/big/img_5.jpg

    jijijij

    Измеритель параметров устройств защитного отключения ПЗО-500

снят с производства
ЗАМЕНА: ПЗО-510/1

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Радио-Сервис


Страна производитель: Россия Россия

Гарантия: 1,5 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 961.22KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Прибор ПЗО-500 предназначен для измерения параметров УЗО как находящихся в сети «220 В» (или «230 В»), так и вне её (в автономном режиме). Измеряет параметры УЗО типа АС на синусоидальном токе с возможностью установки начальной фазы тока. Фиксирует ток срабатывания УЗО от 10 до 500 мА, время срабатывания. Результаты измерения в удобной для восприятия форме выводятся на индикатор, показывающий также режим работы прибора и состояние аккумулятора.



  • Прибор ПЗО-500 измеряет параметров УЗО типа АС  ( 10, 30, 100, 300, 500 мА) на синусоидальном токе с возможностью установки начальной фазы тока;
  • измерение времени отключения УЗО типа АС;
  • измерение параметров УЗО в автономном режиме при отсутствии сети 220 В;
  • измерение параметров УЗО по заранее заданной программе испытаний.





Технические характеристики измерителя ПЗО-500:



1. Измерение тока срабатывания УЗО
Диапазоны формирования испытательного тока в зависимости от номинального дифференциального тока УЗО (l.N), мА
IΔN,
мА
Форма тока
синусоидальный ток однополярный пульсирующий ток постоянный ток
с углом задержки фазы тока с постоянной составляющей тока 6 мА
90° 135°
10 4-11 4-20 2-20 1-20 9-26 4-20
30 12-33 12-42 6-42 3-42 15-48 12-60
100 40-110 30-140 20-140 10-140 36-146 40-200
300 120-330 100-420 60-420 30-420 96-426 120-600
500 200-550 150-700 100-700 - 156-706 200-1000
Пределы допускаемой основной погрешности измерений:
- синусоидального тока
- однополярного пульсирующего и постоянного тока

+ (3x10-2xI + 0,2 мА)
+ (5x10-2xI + 0,5 мА)

Примечания.
1 Однополярный пульсирующий и постоянный токи формируются только прибором ПЗО-500 ПРО.
2 Ток с постоянной составляющей тока 6 мА и постоянный ток формируются только в автономном режиме.
3 Разрешающая способность для токов до 33,0 мА – 0,1 мА, для токов более 33,0 мА – 1 мА.
4 При измерениях в сети «220 В» действующее значение напряжения должно быть в диапазоне от 180 до 260 В.
5 I – сила испытательного тока



2. Измерение времени отключения УЗО (ТΔ)
Диапазоны измерения в зависимости от номинального дифференциального тока УЗО и кратности номинальному дифференциальному току, мс
Номинальный ток
УЗО IΔN, мА
0,5 IΔN и 1 IΔN 2 IΔN и 5 IΔN
10 от 1 до 5000 от 1 до 500
30 и более от 1 до 2000
Примечание - Разрешающая способность во всех диапазонах 1 мс.
Пределы допускаемой основной погрешности измерений:
- для синусоидального и постоянного тока
- для однополярного пульсирующего тока

+ (1,5x10-2TΔ + 3 мc)
+ (1,5x10-2TΔ + 10 мc)
IΔN,мА Действующее значение тока при измерении времени отключения УЗО в зависимости от формы и кратности
1 IΔN, мА 2 IΔN, мА 5 IΔN, мА
синусоидальный
ток
однополярный
пульсирующий
ток (0º)
постоянный
ток
синусои
дальный
ток
однополярный
пульсирующий
ток (0º)
постоянный
ток
синусоидальный
ток

однополярный
пульсирующий
ток (0º)

постоянный
ток
10 10 20 20 20 40 40 50 100 100
30 30 42 60 60 84 120 150 210 300
100 100 140 200 200 280 400 500 700 1000
300 300 420 600 600 840 1200 1500 - -
500 500 700 1000 1000 1400 2000 2500 - -
Действующее значение синусоидального тока 0,5 IΔN
Номинальный ток УЗО IΔN, мА 10 30 100 300 500
Действующее значение тока, мА 5 15 50 150 250
Примечания.
1 Испытания на постоянном токе проводятся только в автономном режиме.
2 Токи величиной более 1 А (кроме постоянного тока) формируются только от сети «220 В».



3. Измерение действующего значения напряжения переменного тока (U)
Диапазон измерения, В  от 10 до 300
Пределы допускаемой основной погрешности измерений, В + (3x10-2xU + 3)
Примечание - Разрешающая способность 1 В
4. Измерение напряжения прикосновения (Uп) при протекании дифференциального тока УЗО (только для ПЗО-500 ПРО)
Диапазон измерения, В от 5 до 100
Пределы допускаемой основной погрешности измерений, В + (5x10-2xUп + 3)
Примечания.
1 Разрешающая способность 1 В.
2 Измеряется падение напряжения при протекании тока равном 40 % от IΔN и приводится к 100% номинального тока УЗО (умножается на 2,5).
5 Измерение активного сопротивления петли «фаза – нуль» (R)(только для ПЗО-500 ПРО)
Диапазон измерения, Ом От 0,4 до 60,0
Пределы допускаемой основной погрешности измерений, Ом + (5x10-2xR + 0,3)
Примечания.
1 Разрешающая способность 0,1 Ом.
2 Измерительный ток не более 2,5 А.





Комплект поставки измерителя параметров УЗО ПЗО-500:



Прибор ПЗО-500 1
Руководство по эксплуатации 1
Блок питания БПН-А 12-0,5 1
Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м 1
Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м 1
Батарейный отсек РАПМ.436244.003 1
Адаптер розеточный РАПМ.301111.004 1
Зажим изолированный типа «крокодил» 2
Сумка для переноски прибора 1
Упаковка транспортная 1



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по измерителям ПЗО можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.

Введите число *


Введите число *
Сертификаты

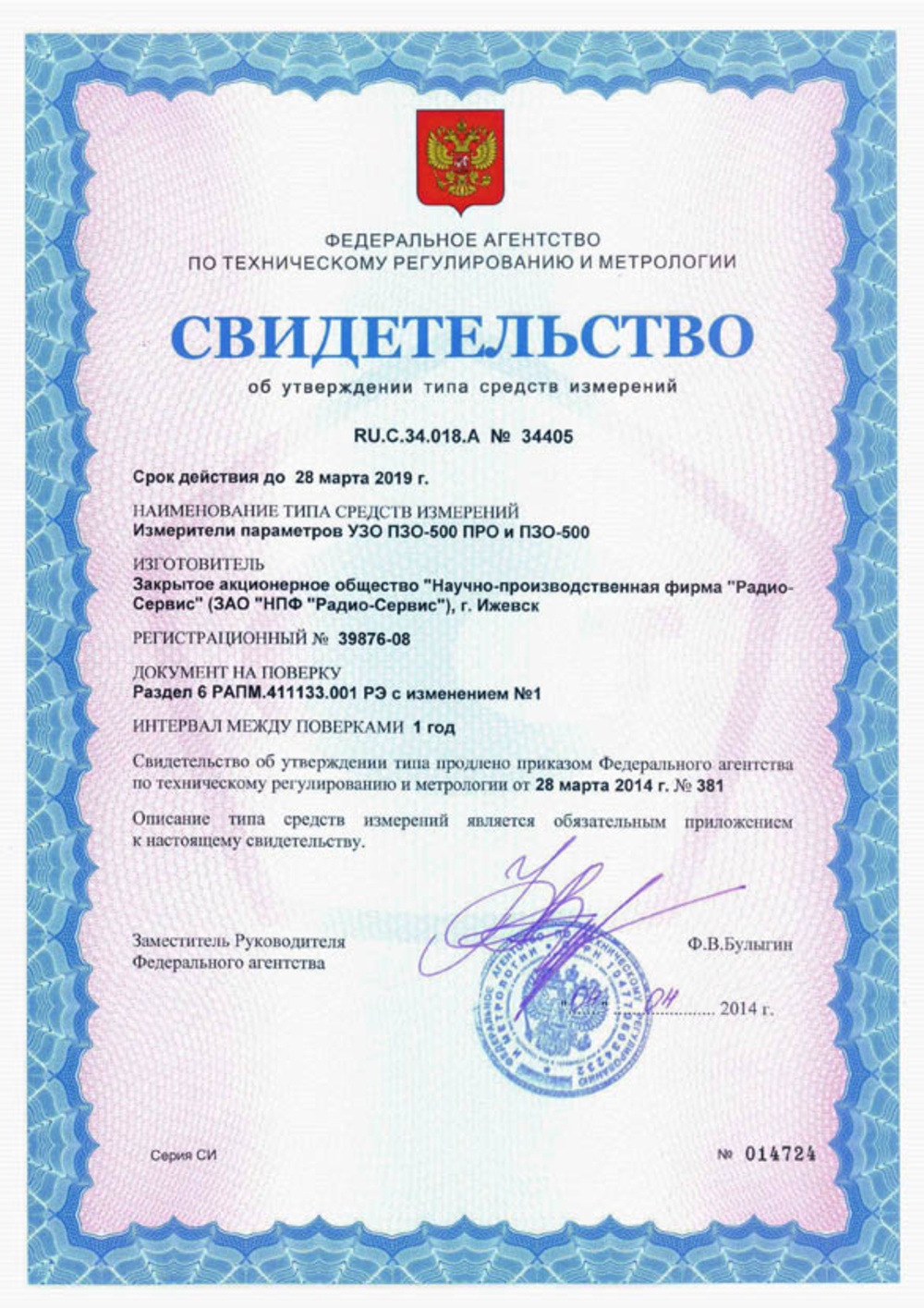

Свидетельство об утверждении типа средств измерения на измерители параметров УЗО ПЗО-500

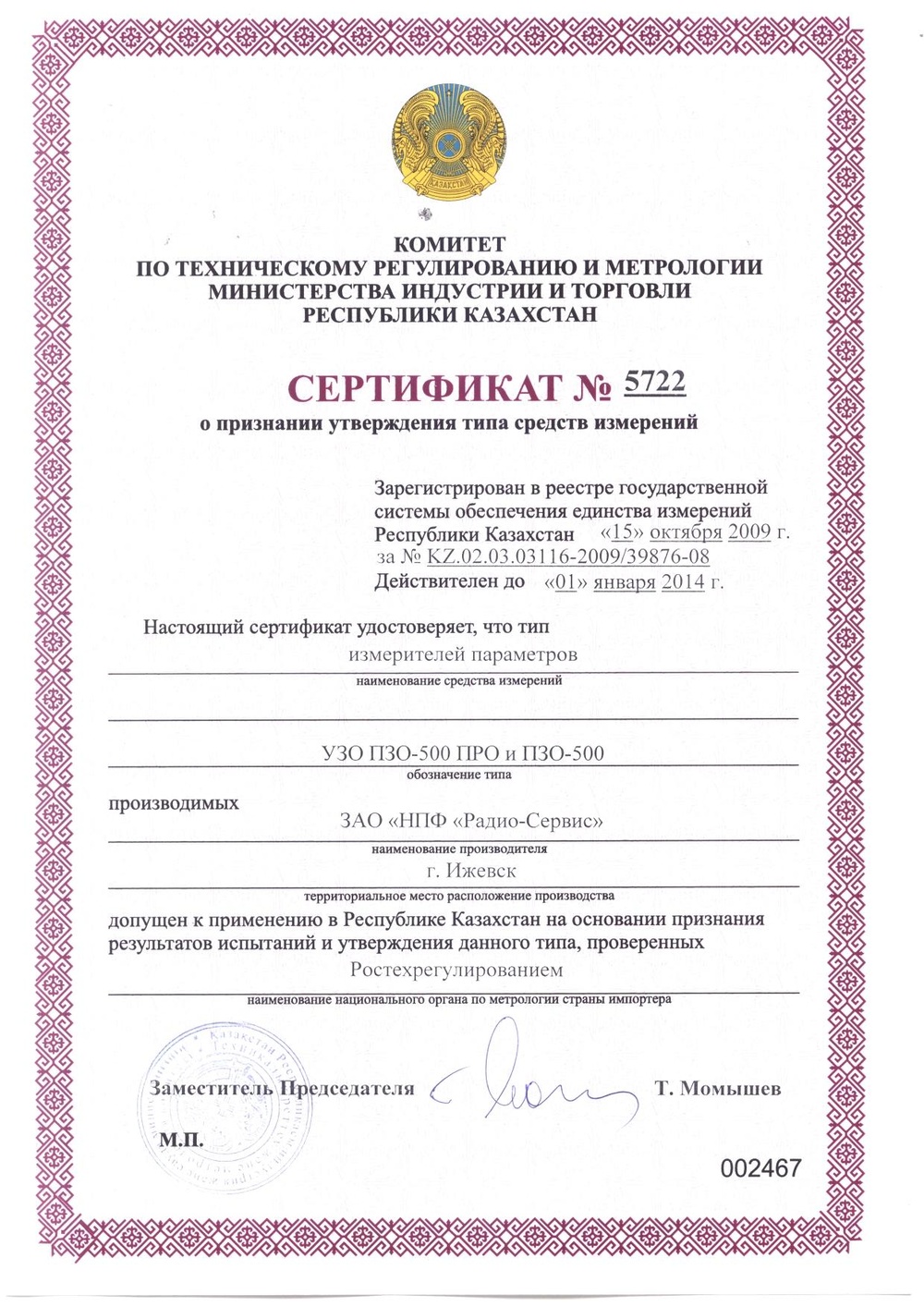

Сертификат Республики Казахстан

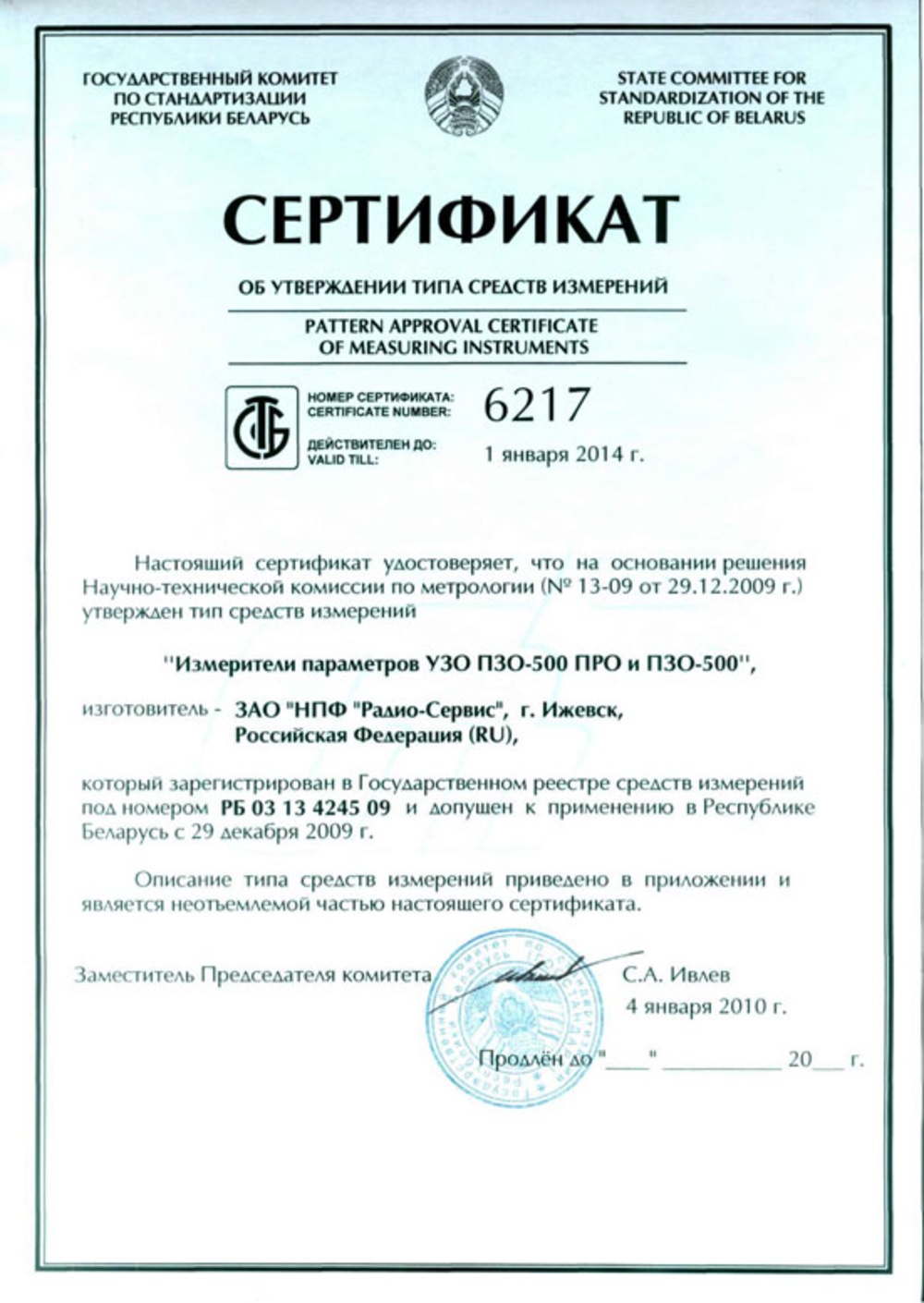

Сертификат Республики Беларусь

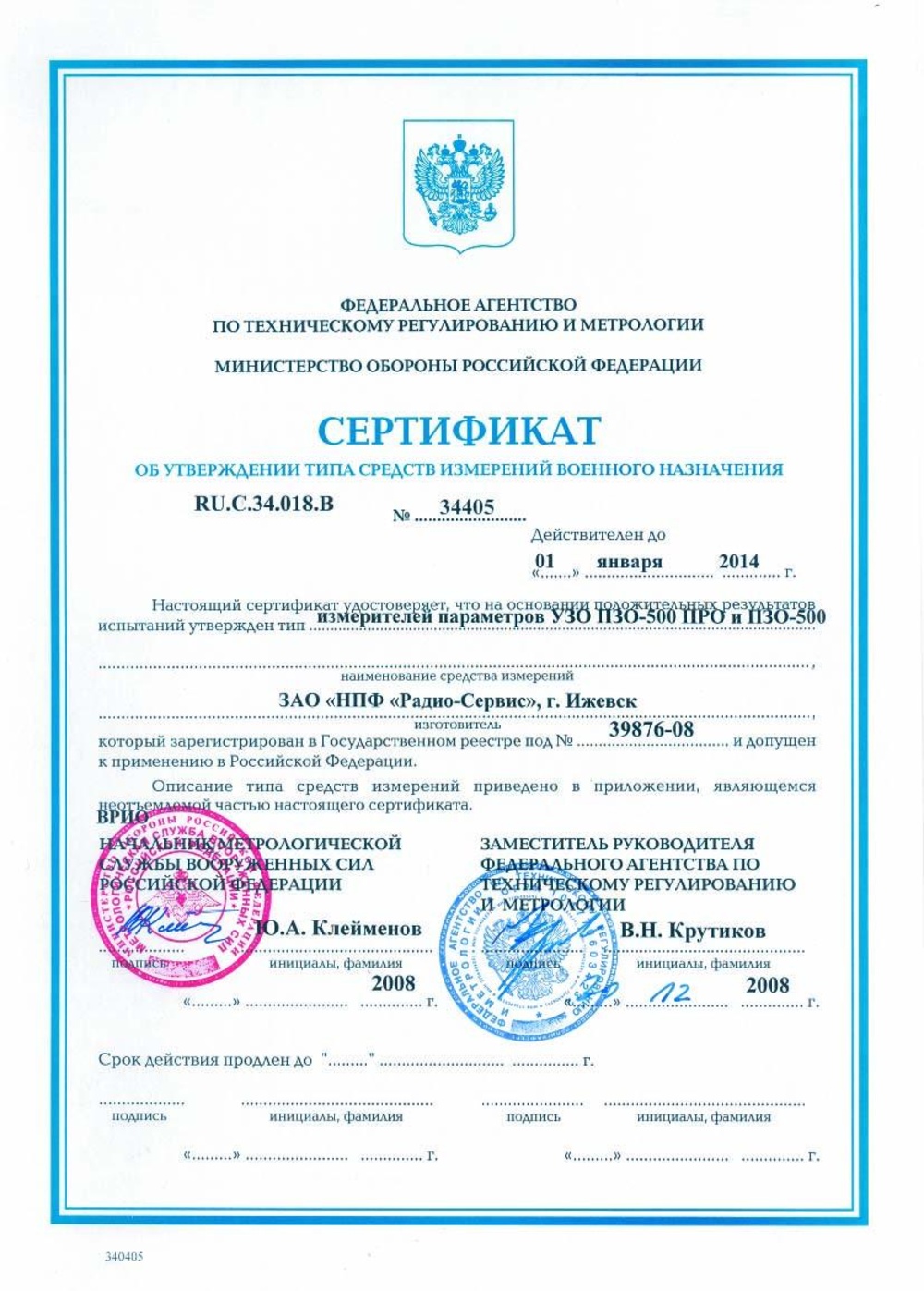

Свидетельство об утверждении типа средств измерения военного назначения

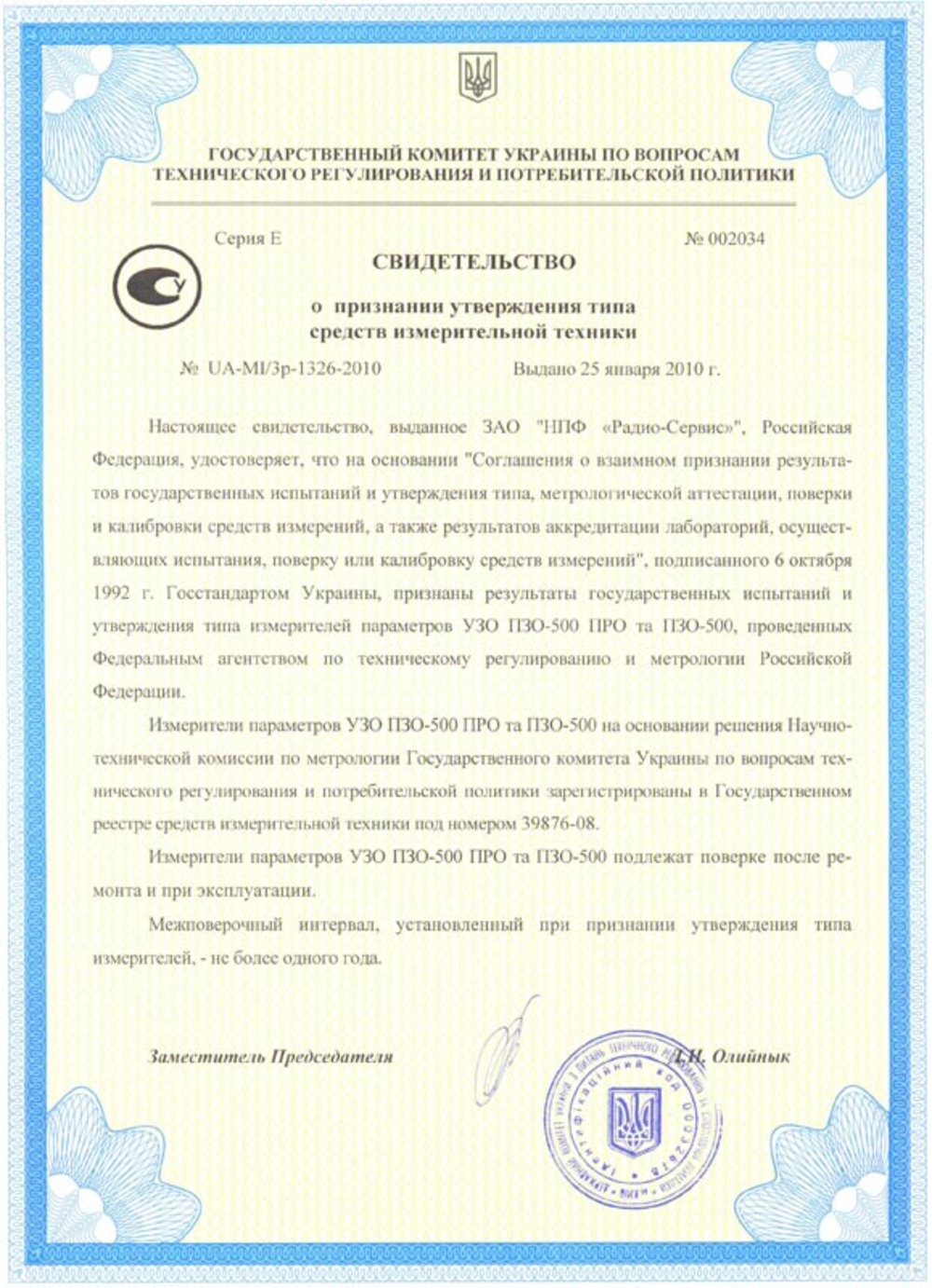

Сертификат Украины
