Артикул: RCDT320-EN-SC
|

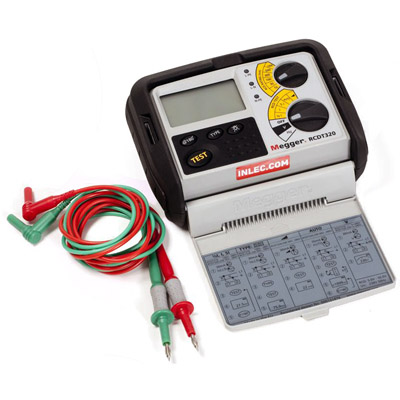

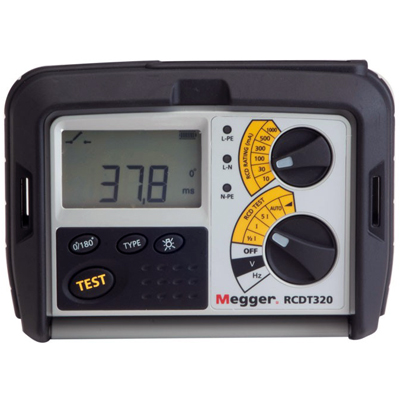

RCDT320 - тестирует все типы устройств защитного отключения (УЗО): стандартные, постоянного тока и селективные (с задержкой времени срабатывания) номиналом 30 мА, 100 мА, 300 мА и 500 мА.
Может также испытывать устройства с мощностью 10 мА и 1000 мА.
Тестирование проводится током: 1/2I, 1xI и 5xI в положении 0˚ и 180˚.
Напряжение прикосновения измеряется в начале тестирования УЗО и если это напряжение превышает установленный уровень, тестирование будет автоматически запрещено Напряжение прикосновения выбирается 25 В или 50 В.
Для замера тока отключения УЗО уровень тока медленно повышается с 1/2I до 1I (+10%). Когда УЗО отключается, на экране появляется и удерживается ток отключения. Данный тест очень полезен для диагностики ложносрабатывающих УЗО.
|
Диапазоны тестирования (по EN61557-6)
|
|
|
Напряжение питания
|
50 В - 280 В, 45-65 Гц
|
|
Точность тока тестирования
|
Без тестирования отключения: (1/2I) от –8% до –2%
Тестирование отключения: (I, 5I) от +2% до +8%
Время отключения: ±1% ±1мс
|
|
Измерение напряжения
|
|
|
Диапазон переменного
|
0- 300 В , 25-450 Гц
|
|
Точность
|
±2% ±2 знака
|
|
Измерение частоты
|
|
|
Диапазон
|
25-450 Гц
|
|
Точность
|
25.0-199.9 Гц ±0.1 ГЦ
200-450 ГЦ ±1 Гц
|
|
Напряжение сбоя (прикосновения)
|
|
|
Отражаемый диапазон
|
0-50 В
|
|
Ошибка
|
+5%/+15% ±0.5 V
|
|
Шаговый прирост программируемых устройств с остаточным током
|
10-50 мА – шаги 1 мА
50-500 мА – шаги 5 мА
500-1000 мА- шаги 10 мА
|
|
Сохранение результатов тестирования (1000 результатов)
|
256 номеров заказа на места тестирования
Распределительный щит на 99 мест
Цепи - 99 мест
Фазы P1, P2, P3
Последний зарегистрированный результат можно вызвать на дисплей. Все данные можно загрузить в ПК через поставляемую программу Download Manager или программу Megger Powersuite Professional Windows
|
|
Температура и влажность
|
|
|
Рабочая температура
|
от -5°C до +40°C
|
|
Рабочая влажность
|
Относительная влажность 93% при +40°C макс.
|
|
Сохранение данных
|
при -25°C до +70°C
|
|
Максимальная высота
|
2000 м
|
|
Защита от погодных условий
|
по IP54
|
|
Средства связи
|
|
|
Интерфейс
|
USB
|
|
Электроснабжение
|
|
|
Батареи
|
8 x 1,5 В типа IEC LR6 (AA щелочные).
Заряжаемые: 8 x 1,2 В никеле-кадмиевые или никелеметалло-гидридные батареи
|
|
Срок службы батарей
|
2000 последовательных тестов
|
|
Общие даные
|
|
|
Габаритные размеры
|
203 x 148 x 78 мм
|
|
Масса
|
980 г
|
|
