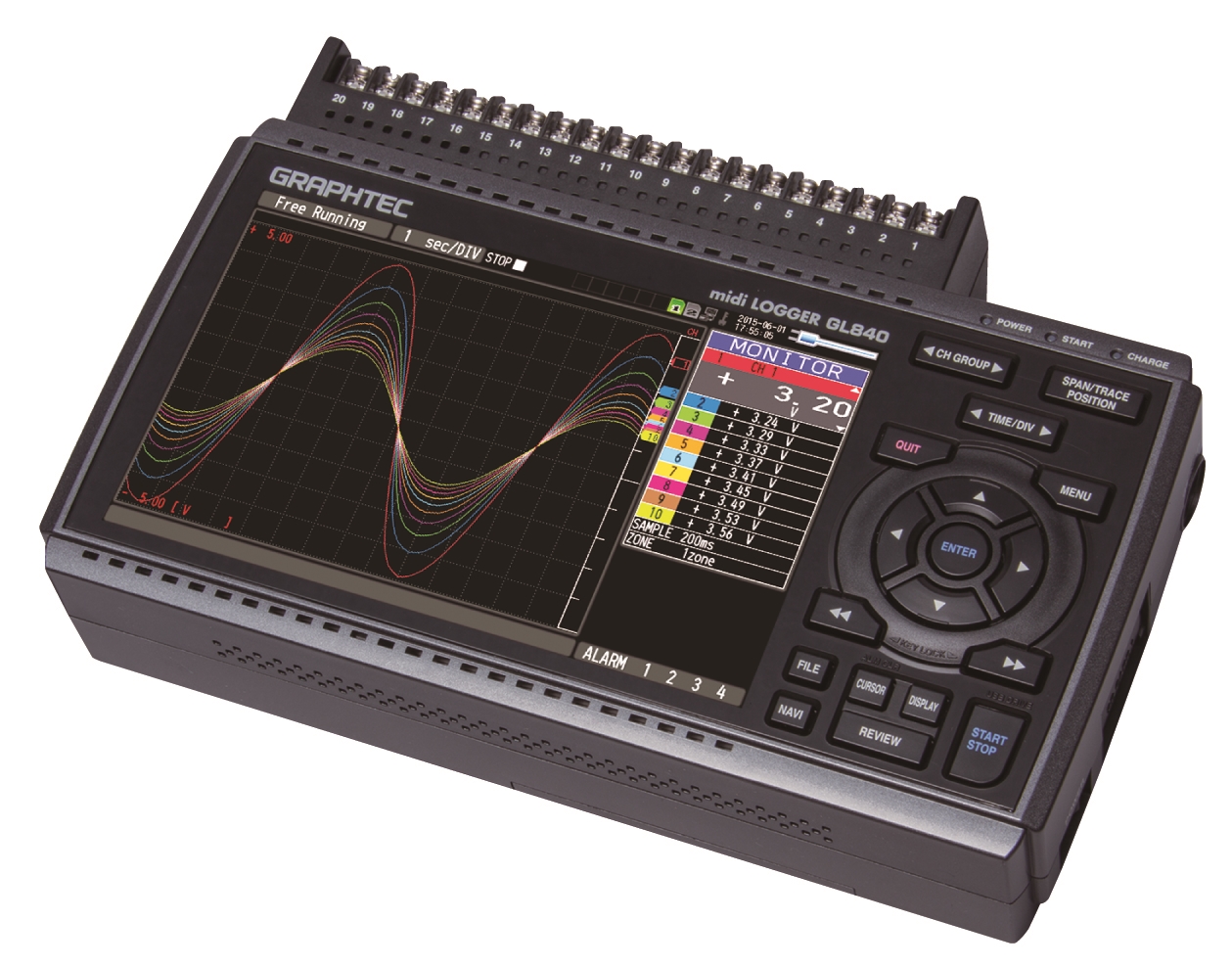

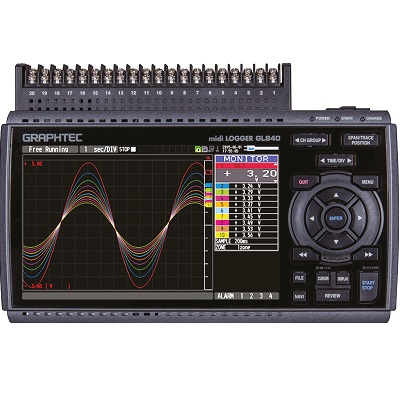

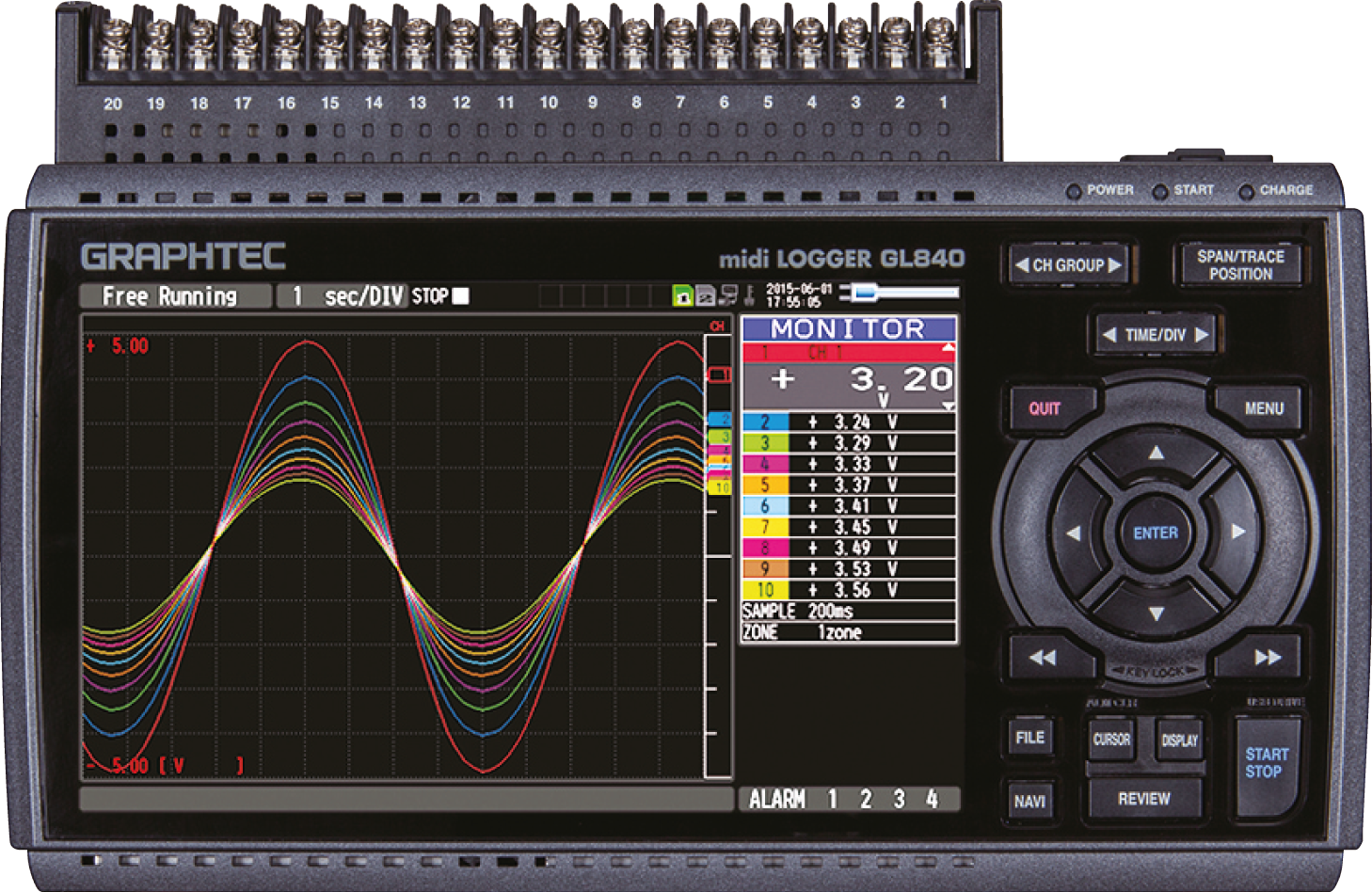

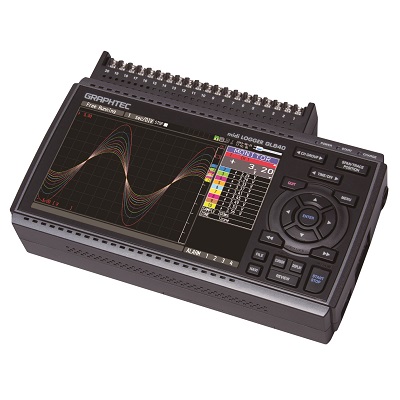

Модульный многофункциональный регистратор данных (логгер) Graphtec GL840 предназначен для регистрации, хранения и управления потоками информации, поступающей от различных типов измерительных датчиков.

Логгер в базовой конфигурации имеет 20 каналов получения данных, но при необходимости, используя съемные клеммные панели, количество таких каналов может быть увеличено до 200. Применение токовых клещей, датчиков напряжения, температуры, влажности, импульса, логики позволяет одновременно фиксировать, сравнивать и просчитывать несколько разных видов измеряемых величин, работая с общей картиной происходящего.

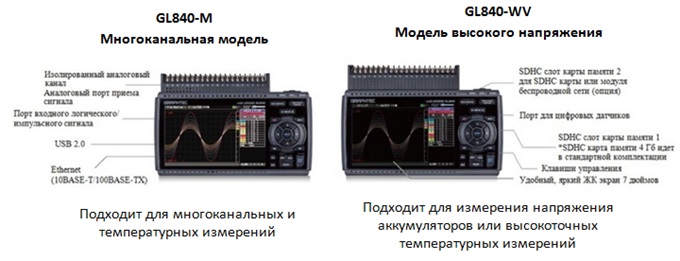

В состав комплектации устройства может быть опционально включен Wi-Fi модуль для осуществления беспроводной сбора и передачи данных. GL840 имеет широкий диапазон измерений и подразделяется на 2 модификации: многоканальная модель GL840-M (стандартная комплектация) и модель высокого напряжения GL840-WV.

Все входные каналы прибора  изолированы, что гарантирует отсутствие повреждения сигналов от помех других каналов. Так входы GL840 подходят для точных комбинированных измерений напряжения, температуры, влажности, логических и импульсных сигналов.

Стандартная конфигурация имеет 20 аналоговых входных каналов, однако имеется возможность увеличения количества каналов до 200. Для этого добавляется желаемое количество дополнительных входных клеммных блоков (20 каналов в 1 блоке). Расширение возможно при помощи основного клеммного блока В-566 и присоединяемыми входными клеммными панелями В-564 или В-565.

Клеммный блок В-566 соединяется в гирляндную цепь добавлением клеммного блока до 10 шт.  (В-564 или В-565).

При необходимости сбора данных из мест находящихся друг от друга на удаленном расстоянии существует возможность расширить цепь соединения клеммных блоков при помощи кабелей связи (В-567-05 и В-567-20) общей длины до 20 м.

Основные технические характеристики логгеров данных GL840-M и GL840-WV

Подключение логгера GL840 к персональному компьютеру

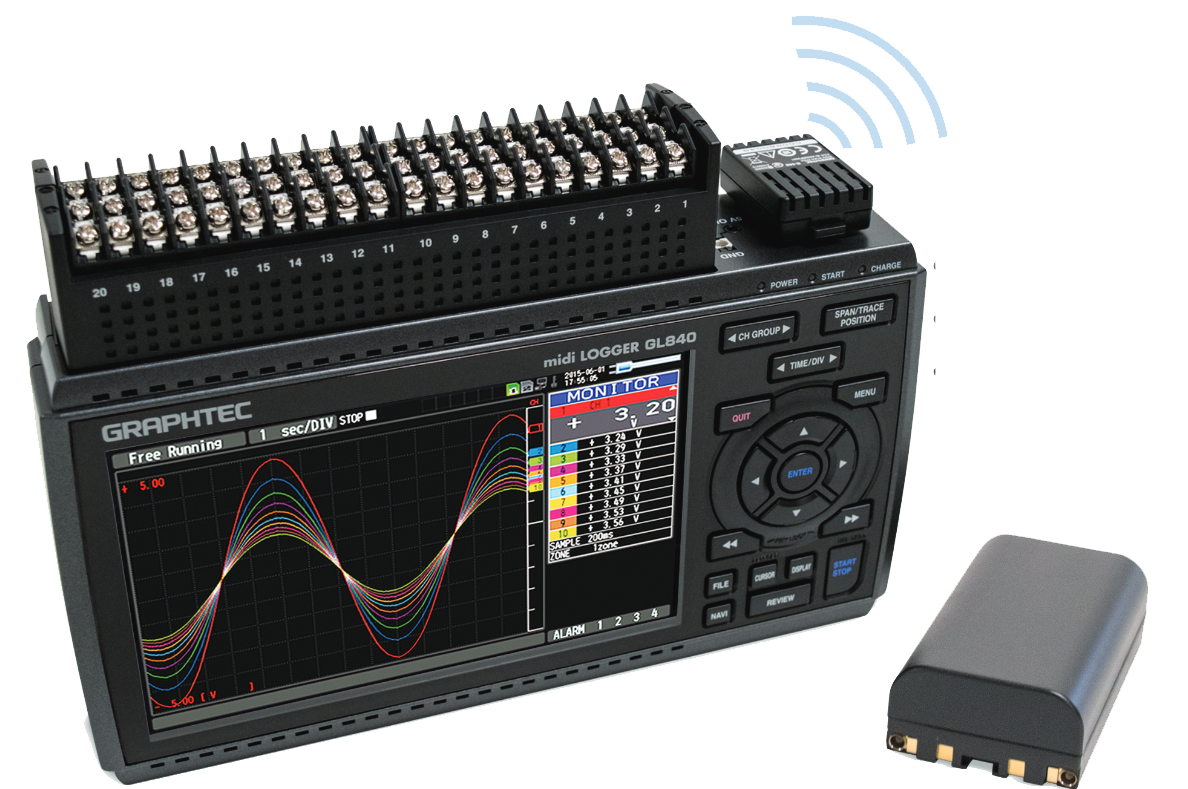

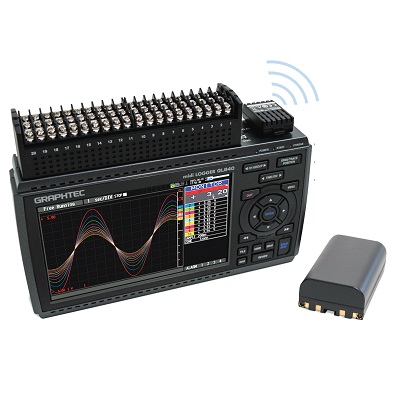

Подключение регистраторов Graphtec GL840 к ПК может быть осуществлено как по средствам проводной связи через USB-кабель, так и беспроводным способом  с помощью съемного Wi-Fi модуль (В-568, опция) дальностью до 40 м. Трансляция данной информации на персональном компьютере или ноутбуке осуществляется через программное обеспечение (ПО) GraphtecCorp.

Функция Excel позволяет мгновенно записывать собранные данные в Excel файлы.

GL840 при помощи Wi-Fi модуля (В-568) может поддерживать беспроводную связь с 5 логгерам GL100 связывая их в общую систему удаленных измерений.

Взаимодействие устройств  Graphtec серии GL c мобильными устройствами (смартфонами или планшетами) может быть осуществлено по средством бесплатного приложение GL-Connect для платформ Android OS и iOS, скачать  которое можно с официального сайта, при этом данное ПО регулярно обновляется под новые версии ОС мобильных устройств.

При помощи данного приложения можно объединить в удаленном доступе в одну систему до 10 устройств GraphtecCorp.  серии GL.

Благодаря своим высоким коммуникативным свойствам друг с другом устройства модельного ряда GL  компании GraphtecCorp. могут быть  объединены  в единые системы контроля и управления сбором данных, создавая при этом самые различные сложные конфигурации взаимодействия.

Технические характеристики прибора

Регистратор данных серии GL840 принимает данные от датчиков и адаптеров по мультивходам – каналам поступления информации. Вне зависимости от того, сколько каналов задействовано в данный момент – 20 или 200 – все они заизолированы друг от друга и работают параллельно. По этой причине искажения сигналов по разным каналам не происходит, а поступающие данные обрабатываются совокупно в разных вариантах, рисуя общую картину контролируемых процессов. Первичная обработка данных конечно же производится самим логгером, но предпочтительно передавать данные проводным либо беспроводным методом на ПК, либо ноутбук для дальнейшего анализа.

Области применения регистраторов GRAPHTEC GL100, GL240 и GL840

Логгер данных GL100

Логгер-панель Graphtec GL100 применяется для получения комплекса информации в реальном времени и оперативного реагирования на непредвиденные опасные колебания уровней температуры, влажности, освещённости, силы тока и других измеряемых величин. Необходимость в проведении экспресс-анализа ситуации с помощью GL100 возникает на производстве, в электроэнергетической отрасли - измерения производятся непосредственно в производственных цехах, на оборудовании, кабелях.

С помощью сменных блоков-модулей измеряются: сила тока, мощность оборудования, общая мощность аппаратного кластера и т.п. Востребована подобная система и при перевозке особых грузов (продуктов, виброчувствительных и хрупких приборов) - используются блоки-модули для подключения датчиков температуры, влажности, ускорения и вибрации. Датчики и логгер располагаются в грузовом отсеке, а конечную информацию на экране планшета или смартфона моментально получает водитель. Третья область применения логгера - отслеживание показателей воздуха и почвы в сельском хозяйстве - уровни освещённости, температуры и влажности в теплицах измеряются быстро, точно и тут же поступают к специалисту.

Регистраторы GRAPHTEC GL240 и GL840

Модульные регистраторы GL240 и GL840 могут использоваться при комплексной проверке сельскохозяйственного, производственного, компьютерного и офисного оборудования:  проводя параллельные замеры температуры и влажности, логического или импульсного сигнала, а также тока и напряжения в разных точках аппарата. Регистраторы позволяют строить зависимости параметров, проводить все наиболее часто используемые вычисления и позволяют комплексно анализировать зависимости параметров друг от друга. Похожим образом проводятся испытания водонагревательного и отопительного оборудования и сопутствующих трубопроводных систем – одновременно в нескольких точках котла и труб замеряются температура деталей, теплоносителя и скорость потока.

Модификации регистраторов GL240 и GL840, позволяющие выполнять указанные выше операции, были введены разработчиками с целью увеличения эксплуатационной и коммерческой эффективности применения технологического оборудования в различных областях промышленности. При этом возможность применения отдельного опционального модуля Wi-Fi, с помощью которого можно подключать (в зависимости от серии приборов) от 1 до 5 самостоятельных регистраторов данных GL100-WL значительно расширяла функциональность устройств Graphtec и их область применения. Данный подход позволил использовать от 1 до 5 пар датчиков GL100 таких, как: освещенность/УФ интенсивность, температура/влажность, напряжение/температура, ускорение/температура, датчик СО2, термисторы, токовые клещи, не занимая непосредственно само устройство моделей GL240 и GL840.

Примеры использования устройств

• Комплексное испытание ходовой транспортного средства с эмуляцией погодных условий
• Контроль кондиционирования воздуха
• Термоконтроль испытательного и производственного оборудования
• Измерение напряжения и температуры при тестировании дисплеев
• Измерение напряжения аккумуляторных элементов
• Запись данных анализаторов.

Согласно параметрам GL240, имеющего клеммную панель на 10 каналов и выход под датчик влажности B-530 (параллельно занимающий 1 линию на клеммной панели), данную модель рекомендуется использовать при необходимом количестве каналов равном или менее 20 каналов, то есть в связке может быть до двух устройств. Во всех остальных случаях рекомендуется использовать GL840 в меру возможности увеличения количества каналов до 200 на каждый регистратор данных (датчик влажности В-530 устанавливается аналогично, занимая +/- и отдельное гнездо под датчик).

Описанная выше особенность относится ко всем выше перечисленным примерам. При использовании большого количества каналов наиболее оптимальная серия GL840.
