Компактный однокорпусный встраиваемый самописец Mountcorder MT100 предназначен для установки в составе комплексных многокомпонентных систем измерения и автоматизации на производстве. Данный тип контрольно-измерительной техники необходим для параллельных замеров уровня температуры, влажности, напряжения, частоты оборотов, отслеживания аномальных сигналов от датчиков и сенсоров. Первичная обработка и хранение информации реализованы с использованием внутренней флеш-памяти (14 Мб) и подключаемых через USB-разъём носителей. Соединение с центральным устройством управления, фиксации и обработки информации (настольным компьютером, встроенным процессорным блоком системы автоматизации) возможно через локальную сеть (10BASE-T / 100BASE-TX) или посредством USB-кабеля.

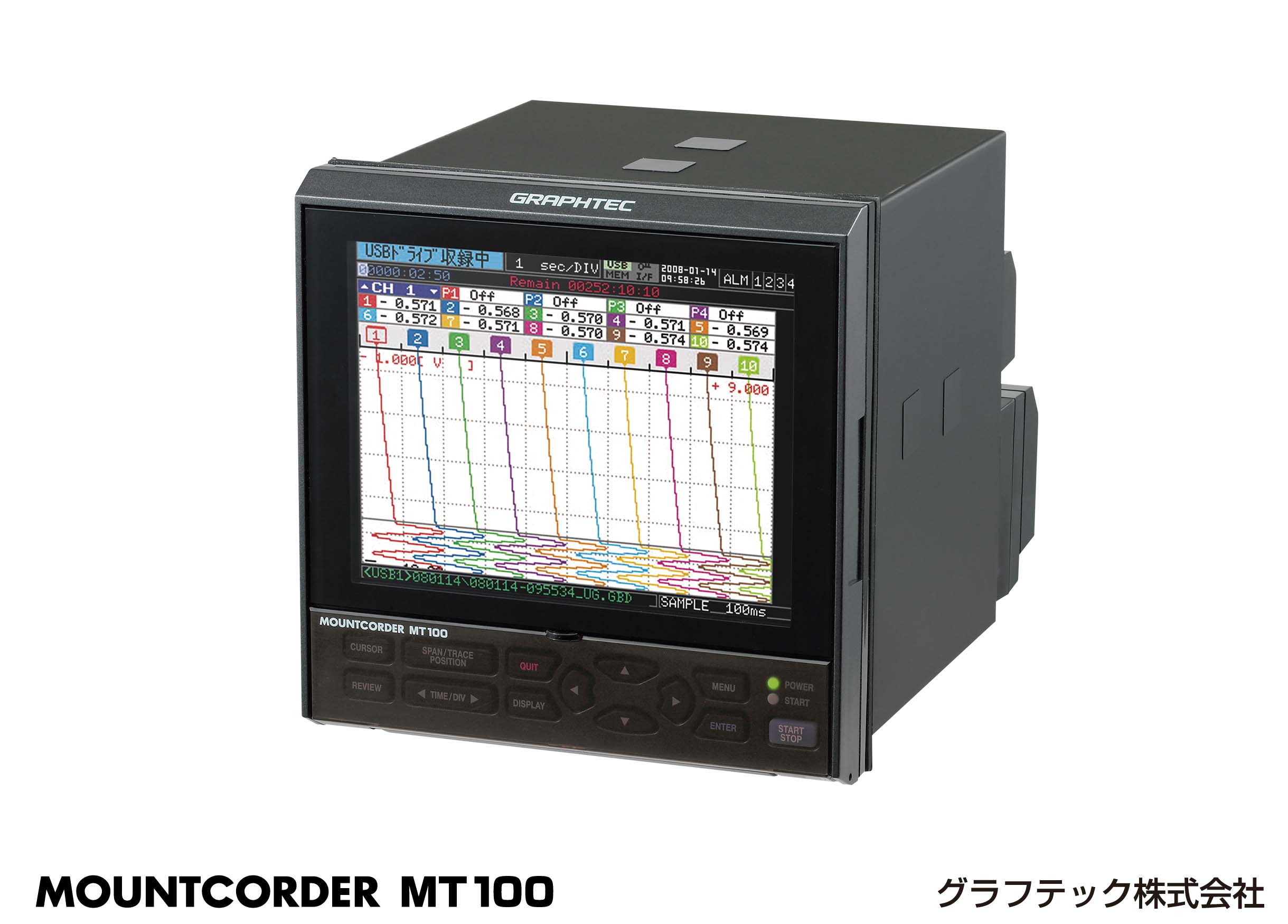

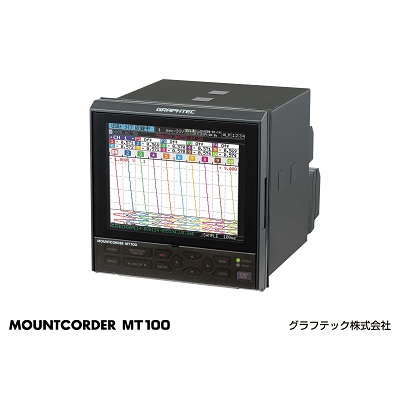

Встраиваемый самописец МТ100
МТ100 - многофункциональный самописец для контроля и измерения напряжения, температуры, влажности, импульсов и логических сигналов.
- Пыле-, влаго- и виброзащита для использования в агрессивной среде
- Изображение на дисплее выводится в виде бумажных диаграмм для легкого чтения колебательных сигналов
- Компактное исполнение: 144(Ш)×144(В)×200(Г)
10 изолированных каналов
10 изолированных каналов расположены на задней панели самописца для измерения температуры, влажности, напряжения, импульсов/логики. Подключение к каналам производиться с помощью резьбовых терминалов М4, сила затяжки которых легко регулировать. При возникновении сигналов аномального характера, выдается аварийный сигнал. 4 выхода для аварийных сигналов также расположены на задней панели.
2 способа измерения влажности
- С помощью датчика влажности (B-530)
- Температура: от -25 до 800С
- Влажность: от 0 до 100%
- Относительная точность: +/-3%
- Длина кабеля: 3 м
- С помощью сухих и влажных термометров
Данные могут напрямую сохраняться на USB носитель
Время фиксирования данных (использовались 10 каналов).
| Интервал | 100мсек | 1сек | 10сек | 1мин |
|---|
| 14 Мб встроенной флеш памяти |
13 часов |
5 дней |
53 дня |
323 дня |
| 256Мб USB носитель |
9 дней |
98 дней |
987 дней |
5925 дней |
USB носитель можно изъять даже во время записи данных. При изъятии, данные будут записываться во встроенный буфер данных (приблизительно 10 минут). При обратном подключении USB носителя, данные снова сохраняются на него.
ЖК дисплей
5.7’’ яркий ЖК дисплей для легкого чтения данных. Можно выбрать один из четырех форматов просмотра. Шкалу времени можно масштабировать.
Сетевые функции:
- WEB сервер: управление измерениями и настройками МТ100 через WEB браузер
- FTP сервер: данные, сохраненные во встроенной память или на USB носители могут передаваться или удаляться через управления компьютером
- FTP клиент: собранные данные периодически резервируются на FTP сервере
- NTP клиент: часы на МТ100 периодически синхронизируются с временем NTP сервера
Программное обеспечение:
Применяемое ПО входит в набор и дает возможность проводить измерения онлайн, а также возможность конвертации форматов файлов.
Основной экран
Простое и интуитивно понятное управление
Возможности:
- Статический расчет/История Аварийных сигналов
- Ввод пароля
- Преобразование данных в CSV формат
- Поиск определенных значений
- Экспорт в Excel
- Группа каналов
- Ввод комментариев
Спецификация
|
Пункт
|
Описание
|
|
Число каналов
|
10
|
|
Тип соединения
|
Резьба М4
|
|
Метод входа
|
Все каналы изолированы, Система сканирования
|
|
Диапазон
|
Напряжение
|
От +/- 20 мВ до +/- 50 В
|
|
Температура
|
Термопары типа: K, J, E, T, R, S, B, N, W (WRe5-26)
|
|
R.T.D.: Pt100, JPt100, Pt1000 (IEC751)
|
|
Влажность
|
От 0 до 100% при использовании датчика влажности B-530
|
|
Внешние входы/выходы
|
Вход
|
Триггерный 1 канал, логический или импульсный 4 канала
|
|
Выход
|
4 канала для аварийных сигналов
|
|
Аналого-цифровой преобразователь
|
16 бит
|
|
Макс. частота дискретизации
|
100 мс/10 каналов
|
|
Внутренняя память
|
14 Мб флеш память
|
|
Внешнее запоминающее устройство
|
USB накопитель (2 Гб максимум для одного файла)
|
|
Расчет
|
Статический расчет, Расчет между каналами, Сухой и мокрый термометр
|
|
Экран
|
5.7’’ цветной TFT
|
|
ПК интерфейс
|
Локальная сеть (10BASE-T / 100BASE-TX), USB
|
|
Габариты (Ш×В×Г)
|
144×144×200 мм
|
|
Эксплуатационные условия
|
От 0 до 500С, Влажность от 5 до 85%
|
|
Источник питания
|
От 100 до 240 В AC, 50/60 Гц, резьба М4
|
Опционально
|
Пункт
|
Название
|
Примечания
|
|
Настольное исполнение
|
B-541
|
Прилагается силовой кабель
|
Комплектация
|
Пункт
|
Название
|
Примечания
|
|
Датчик влажности
|
B-530
|
Длина кабеля: 3 м
|
|
Стержневая термопара К типа
|
RIC-410
|
Длина кабеля: 1.1 м
|
|
Термопара К типа для статичных поверхностей
|
RIC-420
|
Длина кабеля: 1.1 м
|
|
Г-образная термопара К типа для статичных поверхностей
|
RIC-430
|
Длина кабеля: 1.1 м
|
|
Габариты
|
Размеры под установку
|
Применение дисплейного самописца Mountcorder MT100
Встраиваемый регистратор Mountcorder MT100 применяется для комплексного измерительного контроля в реальном времени и незамедлительного реагирования на нештатные изменения показателей влажности, напряжения, температуры, уровня импульсов (частоты и числа оборотов). Самописец MT100 используется, как правило, на производстве, в комплексе с другими аппаратами контроля, чем и обусловлен его формат (вибро-, пыле- и влагозащищённый встраиваемый монокорпус). Датчики и сенсоры, закреплённые непосредственно в рабочем пространстве цеха, склада, техники, непрерывно передают информацию регистратору. Данные фиксируются, отображаются на мониторе и, при необходимости, передаются в компьютер. В случае кратковременного или долговременного превышения допустимых порогов показателя (скачка напряжения, снижения рабочей температуры) самописец подаёт аварийный сигнал. Для этого на задней панели предусмотрено четыре сигнальных аварийных выхода.
Измерение и отображение данных
Регистратор (самописец) Mountcorder MT100 имеет 10 каналов поступления информации от начальных точек измерения. Уровень напряжения измеряется в пределах от 20 мВ до 50 В. Температура фиксируется в диапазоне от -200 °C до +2000 °C (термопары типов J, E, N, T, W, K, R/S, B, RTD, Pt100). Относительный уровень влажности замеряется в диапазоне 0-100% при помощи датчика В-530 либо методом влажного и сухого термометров, которые подсоединяются к двум разным каналам. Импульсное измерение ведётся в трёх форматах - общее число импульсов (оборотов), моментальное число импульсов в интервал времени и фиксация частоты оборотов. Все десять каналов изолированы, информация по ним поступает параллельно и независимо, в процессе обработки данных складывается единая картина происходящего. В прямом времени данные с разных датчиков выводятся на жидкокристаллический цветной дисплей (диагональ 5,7 дюйма) в удобном и привычном виде волновых диаграмм (по образу ленты бумажных самописцев).
