Мультифункциональный платформенный логгер (модульный регистратор данных) Graphtec GL7000 разработан для проведения объёмных комплексных измерений физических величин (напряжения, силы тока, влажности, температуры). Базовый модуль (регистратор-платформа) объединяется в единый комплекс с дополнительными подключаемыми модулями сбора информации с сенсорных устройств и датчиков. В общей сложности возможна пристыковка до десяти модулей приёма данных с возможностью параллельно задействовать до 112 каналов приёма. Кроме того, в комплект модульного регистратора входит модуль отображения информации (блок-монитор с сенсорным дисплеем), который может функционировать и в составе платформы и как отдельное независимое устройство. Информация, полученная и обработанная собственным процессором, фиксируется в модулях внутренней памяти (RAM, встроенная флеш-память, SSD-модуль на 64 Гб) либо передаётся на ПК через канал 10BASE-T или USB-кабель.

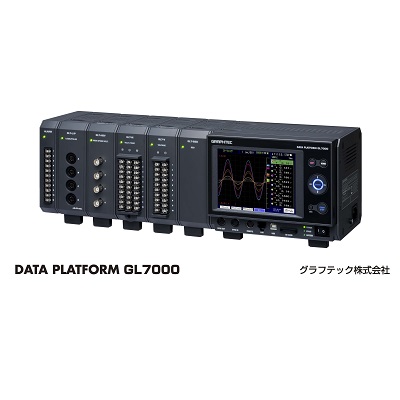

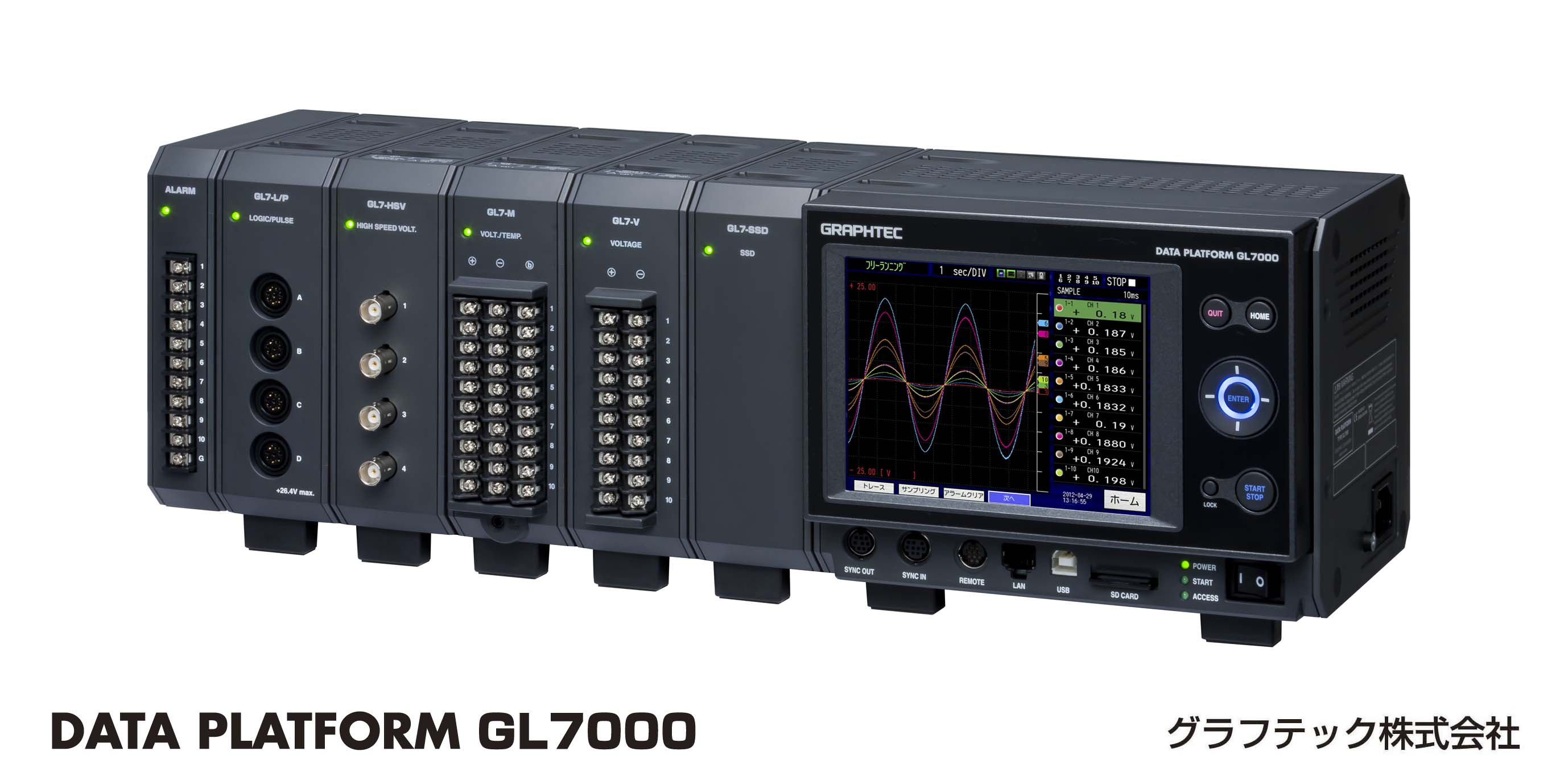

GL7000 многоканальный регистратор модульного типа
Возможность присоединения различных модулей для сбора данных
Возможность присоединения модуля отображения с сенсорным дисплеем, используемого как отдельное устройство, так и в качестве сборки
Широкий диапазон измерения обеспечивается присоединяемыми модулями. Возможно подключить 10 модулей (112 каналов) к одному GL7000.
Жидкокристаллический экран высокого разрешения для модуля отображения для чтения, конвертирования и изменения формата отображения данных, а также управления регистратором.
Использование регистратора данных с удаленным управлением модулем отображения и ПК.
Управление модулем отображения на уже имеющейся консольной панели и установки GL7000 непосредственно по месту применения. Для связи используется CAT5 LAN кабель.
Применение GL7000 без модуля отображения.
Типы модулей
Модуль оповещения GL7-ALARM входит в стандартную комплектацию, остальные же модули устанавливаются опционально, в зависимости от потребностей Вашего производства.
Максимальная скорость выборки и время сбора данных*1
|
Входной модуль |
Запоминающее устройство |
Количество присоединенных модулей и их максимальный интервал дискретизации (скорость выборки) |
||
|
Присоединение 1 или 2 моделей |
Присоединение 3 или 4 моделей |
Присоединение 5 или 10 моделей |
||
|
Модуль высокочастотного напряжения |
Встроенная RAM память |
1 Мс/выборка (1 мкс) |
||
|
Встроенная флеш память (2 ГБ) |
1 кс/выборка (1 мс) |
|||
|
SD карта памяти (32 ГБ)*2 |
||||
|
SSD модуль (64 ГБ)*2 |
1 Мс/выборка (1 мкс) |
500 кс/выборка (2 мкс) |
200 кс/выборка (5 мкс) |
|
|
Модуль высокого напряжения |
Встроенная RAM память |
1 Мс/выборка (1 мкс) |
||
|
Встроенная флеш память (2 ГБ) |
1 кс/выборка (1 мс) |
|||
|
SD карта памяти (32 ГБ)*2 |
||||
|
SSD модуль (64 ГБ)*2 |
1 Мс/выборка (1 мкс) |
1 Мс/выборка (1 мкс) |
1 Мс/выборка (1 мкс) |
|
|
Деформационный модуль*3 и Модуль нагрузки |
Встроенная RAM память |
100 кс/выборка (10 мкс) |
||
|
Встроенная флеш память (2 ГБ) |
1 кс/выборка (1 мс) |
|||
|
SD карта памяти (32 ГБ)*2 |
||||
|
SSD модуль (64 ГБ)*2 |
100 кс/выборка (10 мкс) |
|||
|
Модуль напряжения |
Встроенная RAM память |
1 кс/выборка (1 мс) |
||
|
Встроенная флеш память (2 ГБ) |
||||
|
SD карта памяти (32 ГБ)*2 |
||||
|
SSD модуль (64 ГБ)*2 |
||||
|
Модуль напряжения/ температуры |
Встроенная RAM память |
100 с/выборка (10 мс) |
||
|
Встроенная флеш память (2 ГБ) |
||||
|
SD карта памяти (32 ГБ)*2 |
||||
|
SSD модуль (64 ГБ)*2 |
||||
Время сбора данных при установке модулей (зеленый шрифт – 1 модуль, красный шрифт – 10 модулей)
|
Входной модуль |
Запоминающее устройство |
1 Мс/выб. (1 мкс) |
100 кс/выб. (10 мкс) |
1 кс/выб. (1 мс) |
100 с/выб. (10 мс) |
1 с/выб. (1 с) |
|
Модуль высокочастотного напряжения |
Встроенная RAM память |
2 с (2 с) |
20 с (20 с) |
Порядка 33 мин(33 мин) |
Порядка 5 ч (5 ч) |
Порядка 23 дня (23 дня) |
|
Встроенная флеш память (2 ГБ) |
Недоступно |
Недоступно |
Порядка 39 ч (5 ч) |
Порядка 16 дней (2 дня) |
Порядка 1659 дней(223 дня) |
|
|
SD карта памяти (32 ГБ)*2 |
Порядка 42 ч (5 ч) |
Порядка 17 дней (2 дня) |
Порядка 1775 дней(238 дней) |
|||
|
SSD модуль (64 ГБ)*2 |
Порядка 134 с(Недоступно) |
Порядка 22 мин(3 мин) |
||||
|
Модуль высокого напряжения |
Встроенная RAM память |
2 с (2 с) |
20 с (20 с) |
Порядка 33 мин(33 мин) |
Порядка 5 ч (5 ч) |
Порядка 23 дня (23 дня) |
|
Встроенная флеш память (2 ГБ) |
Недоступно |
Недоступно |
Порядка 55 ч (8 ч) |
Порядка 23 дня(3 дня) |
Порядка 2323 дня(363 дня) |
|
|
SD карта памяти (32 ГБ)*2 |
Порядка 59 ч (9 ч) |
Порядка 24 дня(3 дня) |
Порядка 2485 дней(388 дней) |
|||
|
SSD модуль (64 ГБ)*2 |
Порядка 134 с(Недоступно) |
Порядка 22 мин(5 мин) |
||||
|
Деформационный модуль*3 и Модуль нагрузки |
Встроенная RAM память |
Недоступно |
20 c (20 c) |
Порядка 33 мин(33 мин) |
Порядка 5 ч (5 ч) |
Порядка 23 дня (23 дня) |
|
Встроенная флеш память (2 ГБ) |
Недоступно |
Порядка 39 ч (6 ч) |
Порядка 16 дней (2 дня) |
Порядка 1659 дней(276 дней) |
||
|
SD карта памяти (32 ГБ)*2 |
Порядка 42 ч (7 ч) |
Порядка 17 дней (2 дня) |
Порядка 1775 дней(295 дней) |
|||
|
SSD модуль (64 ГБ)*2 |
Порядка 22 мин(3 мин) |
|||||
|
Модуль напряжения |
Встроенная RAM память |
Недоступно |
Недоступно |
Порядка 33 мин(33 мин) |
Порядка 5 ч (5 ч) |
Порядка 23 дня (23 дня) |
|
Встроенная флеш память (2 ГБ) |
Порядка 21 ч (2 ч) |
Порядка 8 дней(24 ч) |
Порядка 893 дня(103 дня) |
|||
|
SD карта памяти (32 ГБ)*2 |
Порядка 22 ч (2 ч) |
Порядка 9 дней(26 ч) |
Порядка 956 дней(110 дней) |
|||
|
SSD модуль (64 ГБ)*2 |
||||||
|
Модуль напряжения/ температуры |
Встроенная RAM память |
Недоступно |
Недоступно |
Недоступно |
Порядка 5 ч (5 ч) |
Порядка 23 дня (23 дня) |
|
Встроенная флеш память (2 ГБ) |
Порядка 8 дней(24 ч) |
Порядка 893 дня(103 дня) |
||||
|
SD карта памяти (32 ГБ)*2 |
Порядка 9 дней(26 ч) |
Порядка 956 дней(110 дней) |
||||
*1. Время собираемых данных, сохраняемых в формате GBD. При сохранении в CSV формате – максимальная скорость выборки будет ограничена 10 мс несмотря на тип носителя данных. Данные не могут сохраняться в формате CSV на встроенную память.
*2. Размер файла данных не может превышать 2 ГБ.
*3. Эталонное время записи для 8 модулей (максимальное количество присоединяемых деформационных модулей GL7-DCB и модулей нагрузки GL7-CHA равно 8)
Особенность применения одинаковых модулей
Скорость измерения сохраняется при подключении дополнительных модулей. При подключении модулей Высокоскоростное Напряжение и Логика/Импульсы, скорость измеряется носителем информации.
До 10 GL7000 могут быть связаны с 1 ПК через LAN или USB и управляться ПО.
Запуск и остановка триггером могут быть синхронизированы при подключении кабеля синхронизации. Главное и синхронизируемое устройство определяется автоматически
Поддерживаемый интерфейс связи с ПК
Локальная сеть (10BASE-T, 100BASE-TX) и USB2.0 (высокоскоростной). Порты расположены на передней панели устройства.
Функциональность
Программное обеспечение
GL7000 может управляться с помощью ПО серии GL (включено в набор). ПО обладает рядом практичных функций, например, сохранение данных на ПК, воспроизведение собранных данных, конвертация формата файлов.
Варианты отображения данных
Примеры применения (более подробная информация в разделе «Применение»)
Габариты GL7000

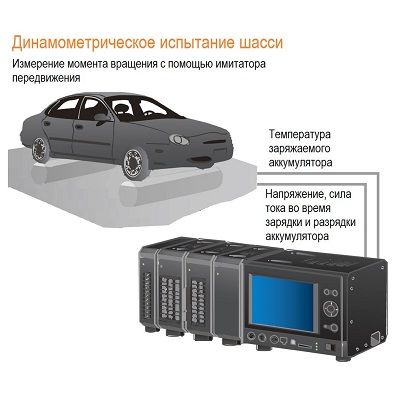

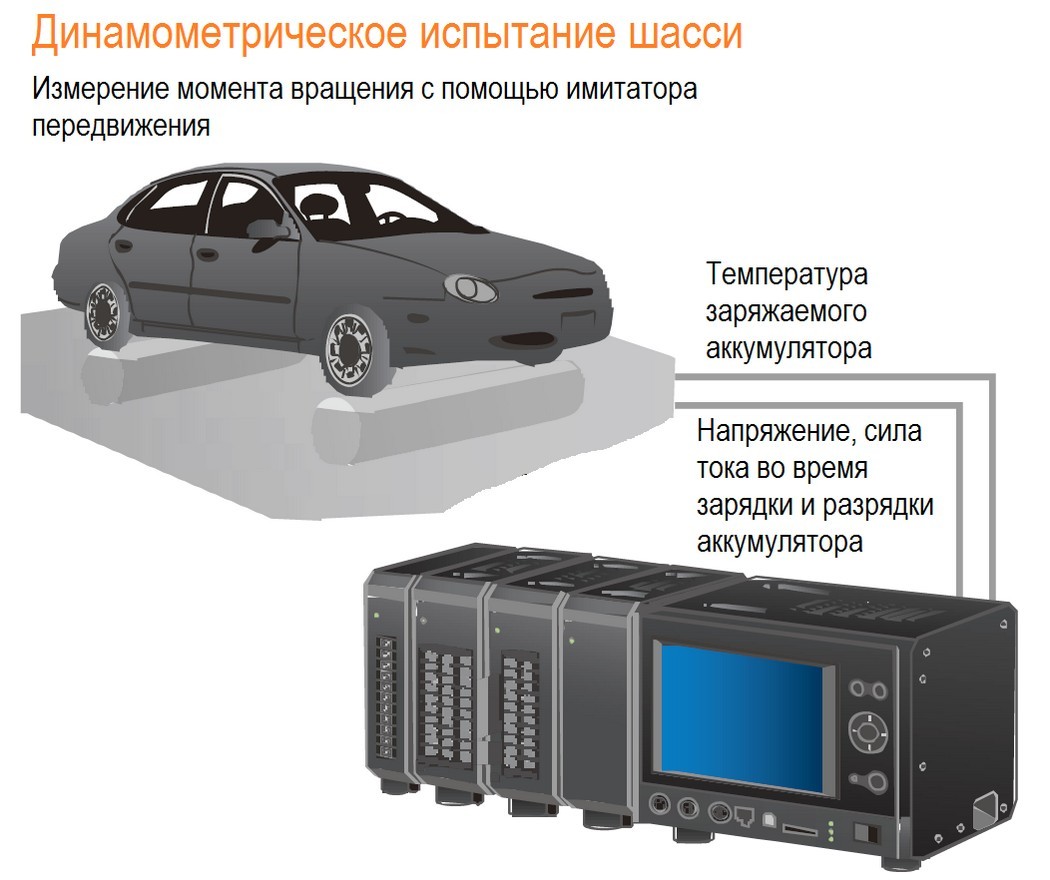

Платформа сбора данных Graphtec GL7000 применяется в объёмных экспертно-диагностических исследованиях в качестве ядра системы сбора информации. Благодаря возможности подключения нескольких разнотипных модулей приёма данных с независимыми мультивходами (каналами приёма) в реальном времени фиксируется общая характеристика состояния системы. К примеру, так решается важнейшая задача контроля множества потоков информации при динамометрических испытаниях ходовой части автомобиля. Параллельно снимаются данные с двигателя (частота оборотов, крутящий момент, нагрев) и отдельных узлов шасси (вибрация, температура). Это позволяет отследить малейшие неисправности техники и взаимовлияние происходящих процессов. Используют модульный регистратор и при оценочных тестах бытовой техники, систем кондиционирования и промышленной вентиляции, и для диагностики аккумуляторных батарей и блоков бесперебойного питания. Также стоит добавить, что в Японии – стране-производителе, они активно используются для мониторинга данных на атомных электростанциях.
Модули сбора данных соединяются с базовым модулем и друг с другом в единый компактный блок. Всего присоединяется 10 модулей (не считая модуля оповещения) со 112 каналами. Таким образом, соединяя 10 таких модульных платформ в единую систе- му – мы получаем 1120 каналов, что позволяет контролировать все параметры внутри цеха массового производства. Производится сбор и анализ зависимости всех изменений в ходе сложных и требовательных технологических процессов. Реализуется мониторинг и оповещение от температуры и влажности внутри помещения (что важно при производстве электроники и других точных и требовательных видов производства) до детальных измерений зависимости параметров производственного оборудования, его воздействия на производимую единицу при производстве и испытаниях. Такой подход уменьшает производственный брак, облегчает выявление его причины, а также упрощает совершенствование технологического процесса. Возможность установки задачи на длительный срок позволяет полностью автоматизировать его работу. Примером типовых конфигураций является испытания подшипников – модули температуры/напряжения (10 каналов, диапазон измерения температуры от -200°C до +2000°C с термопарами T, J, R/S, B, E, N, W, K, RTD, Pt100, Pt1000 и диапазоном измерения напряжения от 20 мВ до 50 В) и модуль нагрузки (измерение вибрации); набор нескольких модулей высокого напряжения (до 1000 В) – для мониторинга источников питания ангаров, зданий, предприятий, систем сбора солнечной энергии; деформационный модуль зачастую используется с модулем напряжения/температуры при тестировании материалов на прочность; а для регистрации дискретных сигналов применяют модуль логического/импульсного сигнала (16 каналов), имеющего 3 режима: моментальный, накопительный и чередующегося расчета.
|
