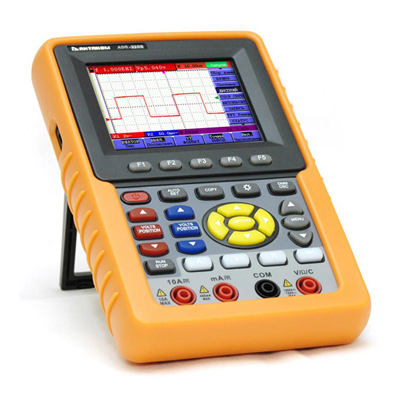

Осциллограф цифровой ручной Актаком АDS-2108

Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.

• 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B、Delay A→B

• курсорные измерения

• режим мультиметра

• интерполяция sin(x)/x

• хранение осциллограмм: 4 осциллограммы

• цветной ЖКИ дисплей

• возможность сохранения на USB-устройство

• USB интерфейс для связи с ПК, программное обеспечение

• автономная работа от встроенного аккумулятора

Технические характеристики осциллографа АDS-2108:

• 2 канала

• полоса пропускания 100 МГц

• максимальная частота дискретизации 1 Гвыб/с

• время нарастания 3,5 нс

• вертикальная чувствительность 5 мВ/дел ... 5 В/дел

• вертикальное разрешение 8 бит

• погрешность ± 3%

• входной импеданс 1 МОм ± 2%

• максимальное входное напряжение 400 Впик

• входы: АС, DC, GND

• математические функции: суммирование, вычитание, умножение, деление, инверсия

• режим X-Y

• коэффициент развертки 2 нс/дел ... 100 с/дел

• память 6 К на канал

• режимы синхронизации: фронт, видео, поочередный

• регулируемый гистерезис уровня запуска: 0,2...1 дел

• пиковый детектор

• функция усреднения (4...128)

• функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming

• покадровый регистратор 3000 кадров

• частотомер 6-ти разрядный, диапазон 2 Гц...100 МГц

• режим тестирования диодов

• режим прозвонки цепи

• дисплей 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов

• питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)

• потребляемая мощность не более 6 Вт

• время работы от аккумулятора до 4 часов

• габаритные размеры 180x115x40 мм

• масса 0,645 кг

• габаритные размеры в упаковочной таре 290х145х420, вес 2,9 кг.

Комплект поставки:

• Прибор

• Сетевой адаптер

• Осциллографические щупы – 2 шт.

• Измерительные щупы к мультиметру – 2 шт.

• Модуль расширения для измерения малых емкостей

• Usb кабель для подключения к пк

• Usb-переходник для подсоединения usb-устройства

• Устройство для калибровки осциллографических пробников

• Руководство по эксплуатации

• Жесткий кейс для транспортировки

• Программное обеспечение

• Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов

• Aktakom DSO-Soft Программное обеспечение для портативных осциллографов

• AULFConverter Конвертер файлов формата AKTAKOM USB Lab
