Осциллограф - мультиметр, полоса 20 MHz, 2 канала, цветной ЖКИ, дискретизация 100 MHz, длина записи 6 кБт/кан., вер. разр. 8 бит, разв. по верт. 5 мВ...5 В/дел., по гор. 5 нс...5 с/дел., 5автоизмерений, курсорные измерения, видео синхр. с выбором строки, макс. вход. напряж. 400 Впик, встроенный мультиметр, USB интерфейс, аккумуляторное питание, размеры 180x115x40 мм, масса 645 г.
Номер в Госреестре СИ: 39682-08
Гарантийный срок: 14 месяцев

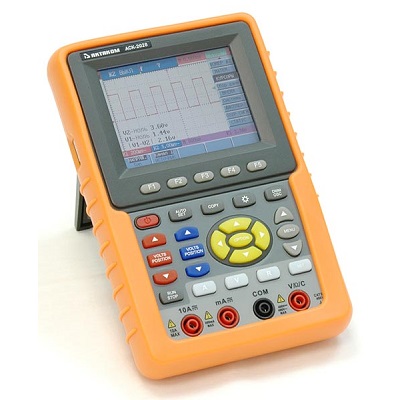

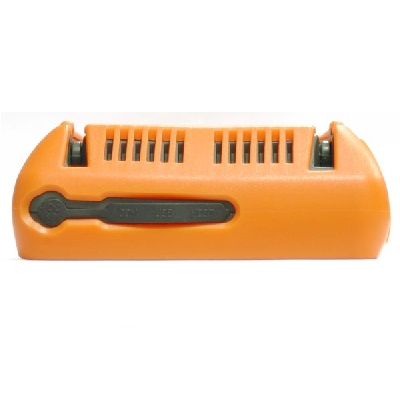

Осциллограф-мультиметр АСК-2028 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки
- 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B
、Delay A→B
- курсорные измерения
- режим мультиметра
- интерполяция sin(x)/x
- хранение осциллограмм: 4 осциллограммы
- цветной ЖКИ дисплей
- возможность сохранения на USB-устройство
- USB интерфейс для связи с ПК, программное обеспечение
- автономная работа от встроенного аккумулятора
Технические характеристики осциллографа АСК-2028:
в режиме осциллографа
- 2 канала
- полоса пропускания 20 МГц
- максимальная частота дискретизации 100 Мвыб/сек
- время нарастания 17,5 нс
- вертикальная чувствительность 5 мВ/дел ... 5 В/дел
- вертикальное разрешение 8 бит
- погрешность ± 3%
- входной импеданс 1 МОм ± 2%
- максимальное входное напряжение 400 Впик
- входы: АС, DC, GND
- математические функции: суммирование, вычитание, умножение, деление, инверсия
- режим X-Y
- коэффициент развертки 5 нс/дел ... 100 с/дел
- память 6 К на канал
- режимы синхронизации: фронт, видео, поочередный
- регулируемый гистерезис уровня запуска: 0,2...1 дел
- пиковый детектор
- функция усреднения (4...128)
- функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming
в режиме мультиметра
| Измеряемая величина | Диапазоны | Погрешность |
|---|
| Постоянное напряжение |
100 мкВ ... 400 В
400 В...1000 В
|
±(1% + 1 е.м.р.)
не нормируется |
| Переменное напряжение (40 Гц…400 Гц) |
1 мВ ... 400 В
400 В...750 В |
±(1% + 3 е.м.р.)
не нормируется |
| Постоянный ток |
10 мкА ... 10А |
±(1% + 3 е.м.р.)
на диапазоне до 10 мкА |
| Переменный ток |
10 мкА ... 10 А |
±(1,5% + 3 е.м.р.)
на диапазоне до 10 мкА
|
| Сопротивление |
0,1 Ом ... 40 МОм |
±(1% + 1 е.м.р.)
|
| Емкость |
10 пФ ... 100 мкФ |
±(3% + 3 е.м.р.) |
- режим тестирования диодов
- режим прозвонки цепи
Общие характеристики АСК-2028
- Дисплей 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
- Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
- Потребляемая мощность не более 6 Вт
- Время работы от аккумулятора до 4 часов
- Габаритные размеры 180x115x40 мм
- Масса 0,645 кг
- Габаритные размеры в упаковочной таре 290х140х425, вес 2,61 кг.
Программное обеспечение
Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft. Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin. Актаком DSO-Soft позволяет также получать данные:
- в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной
- режиме X-Y (фигуры Лиссажу). Режим XY отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
- в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.
Кроме того, Актаком DSO-Soft позволяет проводить курсорные измерения для анализа сигналов.

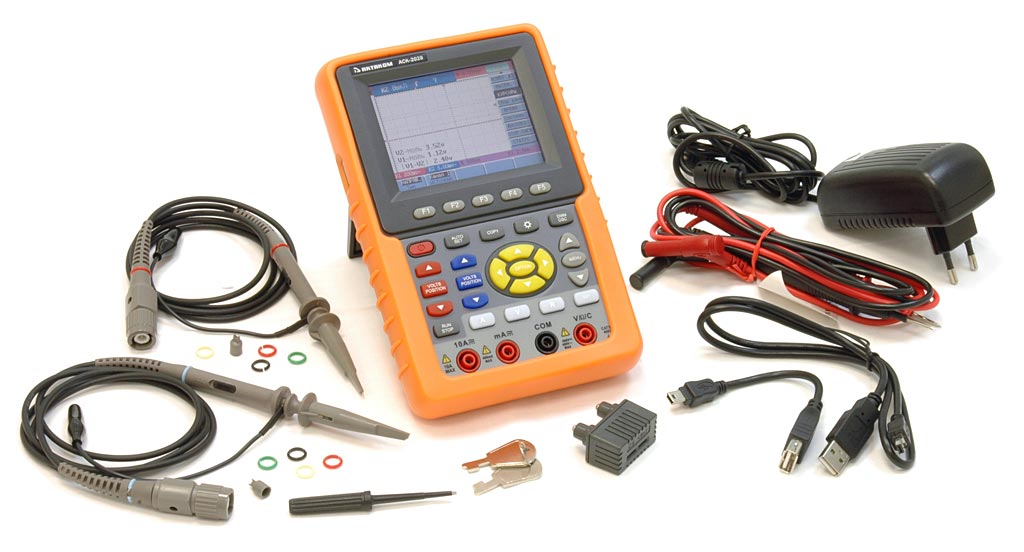

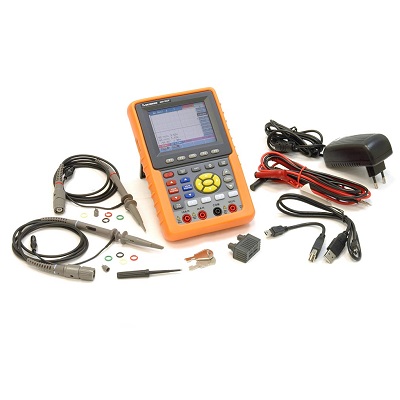

Стандартная комплектация
- прибор АСК-2028
- сетевой адаптер
- осциллографические щупы – 2 шт.
- измерительные щупы к мультиметру – 2 шт.
- модуль расширения для измерения малых емкостей
- USB кабель для подключения к ПК
- USB-переходник для подсоединения USB-устройства
- устройство для калибровки осциллографических пробников
- руководство по эксплуатации
- жесткий кейс для транспортировки
- Программное обеспечение
- Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
- Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
- AULFConverter Конвертер файлов формата AKTAKOM USB Lab
Дополнительная комплектация
- сумка для переноски
- Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
- Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
- Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
- АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
- Магнитный адаптер Актаком АСА-2207
- Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
- Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
- Переходник-шунт PTL-2172
- Универсальный набор аксессуаров АСА-2907
- Кейс пластиковый герметичный 37-1
- BNC кабель PTL922, PTL923, PTL924, PTL925, PTL927
- Переходники BNC: PTL-2156, PTL-2157, PTL-2158, PTL-2159, PTL-2162
- Осциллографический пробник (Делитель 60 МГц) HP-9060, (Делитель 100 МГц) HP-9100, HP-9101R
- Миниклипса АСА-2554 для присоединения к осциллографическим пробникам
- Программное обеспечение Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографов
Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

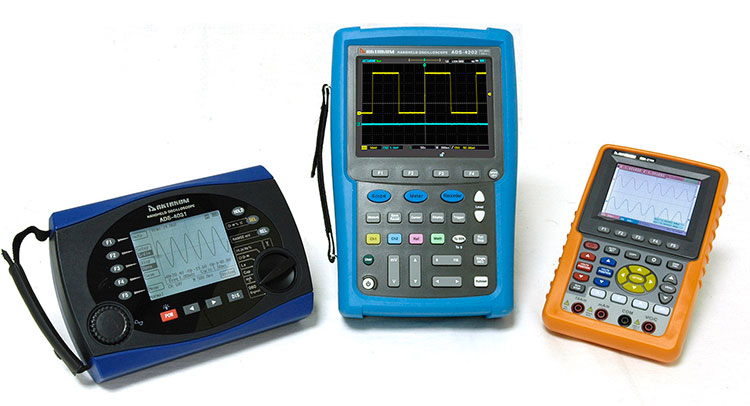

Использование осциллографов-мультиметров Актаком
Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме осциллографа для наблюдения и анализа двух сигналов (одного для АСК-2018) с возможностью автоизмерений
Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме осциллографа для наблюдения и анализа двух сигналов (одного для АСК-2018) с возможностью курсорных измерений в амплитудной области
Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме осциллографа для наблюдения и анализа двух сигналов (одного для АСК-2018) с возможностью курсорных измерений в частотно-временной области
Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме осциллографа для наблюдения и анализа видеосигнала. Синхронизация по кадровому синхроимпульсу - слева, по строчному - справа

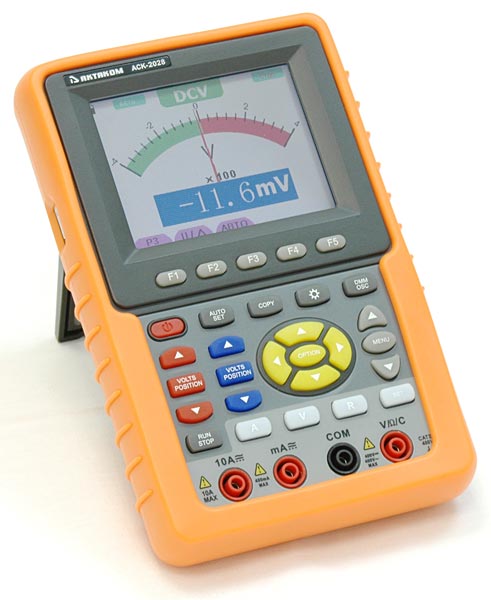

Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме мультиметра для измерения постоянного (DC) и переменного (AC) тока
Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме мультиметра для измерения напряжения постоянного (DC) и переменного (AC) тока
Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме мультиметра для измерения сопротивления и емкости
Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме мультиметра для прозвонки цепи и тестирования диодов
