Артикул: ADS-6064H
|

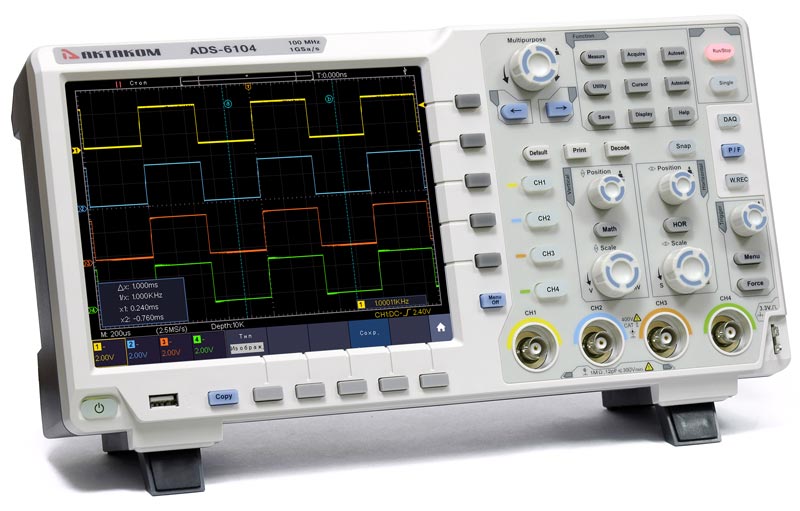

Особенности осциллографа цифрового ADS-6064H:
4 канала. Полоса пропускания - 60 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8/12/14 бит. Макс. память - 40 М точек. Скорость захвата 45 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 2 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм. Курсорные измерения. 31 автоизмерение. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Математ.операции, БПФ. Запуск / декодирование I2C, SPI, RS232, CAN. Цифровой мультиметр (опция). Генератор сигналов (опция): 25 МГц, 14 бит. Интерфейс: USB-host, USB-device, LAN, VGA (опция). Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной, сенсорный IPS 1024 x 768. Вес: 2,6 кг. Размеры: 340 x 177 x 90 мм.
Технические характеристики осциллографа цифрового ADS-6064H:
|
Характеристика
|
Значение | |
|---|---|---|
|
Полоса пропускания (в режиме 8 бит) |
60 МГц |
|
|
Количество каналов |
4 |
|
|
Скорость захвата осциллограмм |
45 000 осц/сек |
|
|
Регистрация |
Режим |
Обычный, пиковый детектор, усреднение |
|
Макс. дискретизация (реальное время) |
1 Гвыб/сек |
|
|
Вход |
Связь по входу |
открытый, закрытый, земля |
|
Входной импеданс |
1 MΩ±2% в параллель 15 пФ±5 пФ |
|
|
Учет ослабления пробников |
0.001X - 1000X, шаг 1-2-5 |
|
|
Максимальное входное напряжение |
1 MΩ: ≤300 Вскз |
|
|
Ограничение полосы пропускания |
20 МГц, полный диапазон |
|
|
Изолированность каналов |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
|
Задержка между каналами (типичное) |
150 пс |
|
|
Параметры горизонтальной системы |
Интерполяция |
sin (x)/x |
|
Глубина записи |
40 М точек |
|
|
Коэффициент развертки |
2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
|
|
Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 1ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс) |
|
|
Погрешность времени выборки и времени задержки |
±1 ppm |
|
|
Параметры вертикальной системы |
Вертикальное разрешение |
8 / 12 / 14 бит |
|
Вертикальное отклонение |
1 мВ/дел ~ 10 В/дел |
|
|
Диапазон смещения |
±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
|
|
Полоса пропускания для аналогового периодического сигнала |
60 МГц |
|
|
Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
|
|
Время нарастания |
≤5,8 нс (типичное) |
|
|
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) |
±3% |
|
|
Погрешность коэф. усиления (усреднения) |
Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV |
|
|
Измерения |
Курсорные |
ΔV и ΔT между курсорами, авто |
|
Автоматические |
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
|
|
Математические операции |
+, -, *, /, БПФ |
|
|
Сохранение во внутреннюю память |
100 осциллограмм |
|
|
Фигуры Лиссажу (X-Y) |
Диапазон: полный Сдвиг фаз: ±3 градуса |
|
|
Частотомер |
Диапазон |
2 Гц - полный диапазон |
|
Разрядность |
6 цифр |
|
|
Тип запуска |
Фронт, однократный запуск |
|
|
Декодирование сигналов последовательных шин |
I²C, SPI, RS-232, CAN |
|
|
