Артикул: ADS-6142H
|

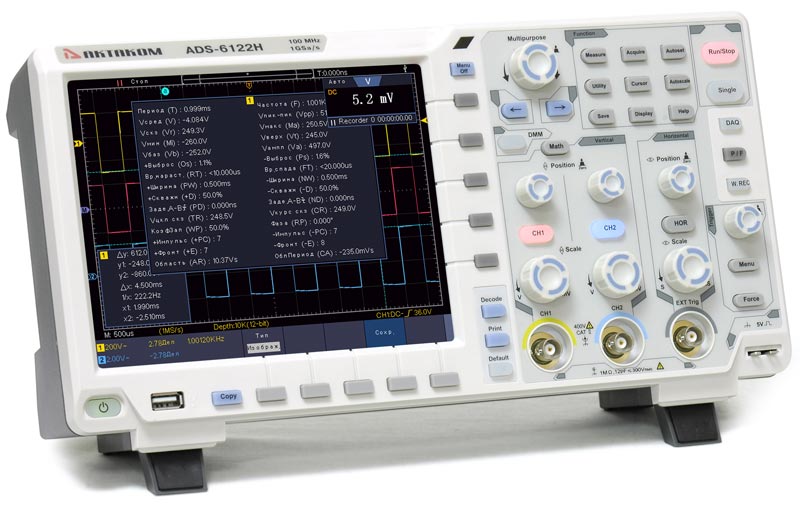

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.
Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.
Настоящей изюминкой серии являются модели с индексом "-H", в которых устанавливается 12- или 14-разрядный АЦП.
|
Характеристика |
Значение |
|
|
Полоса пропускания |
100 МГц (8/12 бит) 25 МГц (14 бит) |
|
|
Количество каналов |
2 + внешний запуск |
|
|
Скорость захвата осциллограмм |
75 000 осц/сек |
|
|
Регистрация |
Режим |
Обычный, пиковый детектор, усреднение |
|
Макс. дискретизация (реальное время) |
1 канал включен: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) 2 канала включено: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) |
|
|
Вход |
Связь по входу |
открытый, закрытый, земля |
|
Входной импеданс |
1 MΩ ±2% в параллель 15 пФ ±5 пФ, 50 Ом ±2% |
|
|
Учет ослабления пробников |
0.001X - 1000X, шаг 1-2-5 |
|
|
Максимальное входное напряжение |
1 MΩ: ≤300 Вскз |
|
|
Ограничение полосы пропускания |
20 МГц, полный диапазон |
|
|
Изолированность каналов |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
|
Задержка между каналами (типичное) |
150 пс |
|
|
Параметры горизонтальной системы |
Интерполяция |
sin (x)/x |
|
Глубина записи |
40 М точек |
|
|
Коэффициент развертки |
1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит) 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит) |
|
|
Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 100 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс) |
|
|
Погрешность времени выборки и времени задержки |
±1 ppm |
|
|
Параметры вертикальной системы |
Режим АЦП |
8, 12 и 14 бит |
|
Вертикальное отклонение |
1 мВ/дел ~ 10 В/дел |
|
|
Диапазон смещения |
±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
|
|
Полоса пропускания для аналогового периодического сигнала |
100 МГц |
|
|
Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
|
|
Время нарастания |
≤3,5 нс (типичное) 8 бит, 12 бит |
|
|
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) |
±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит ) ±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 бит) не нормируется (в режиме 14 бит) |
|
|
Погрешность коэф. усиления (усреднения) |
Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV |
|
|
Измерения |
Курсорные |
ΔV и ΔT между курсорами, авто |
|
Автоматические |
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
|
|
Математические операции |
+, -, *, /, БПФ (6 окон) |
|
|
Сохранение во внутреннюю память |
100 осциллограмм |
|
|
Фигуры Лиссажу (X-Y) |
Диапазон: полный Сдвиг фаз: ±3 градуса |
|
|
Частотомер |
Диапазон |
2 Гц - полный диапазон |
|
Разрядность |
6 цифр |
|
|
Тип запуска |
Фронт, однократный запуск |
|
|
Декодирование сигналов последовательных шин |
I²C, SPI, RS-232, CAN (опция) |
|
осциллограф цифровой
осциллографические щупы с переключателем 1X/10X – 2 шт.
сетевой кабель
USB кабель для подключения к ПК
руководство по эксплуатации (краткая инструкция)
комплект для подстройки пробников
Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов
