Электронная стойка для установки ультразвукового контроля труб, прутка

Назначение:

Электронная стойка предназначена для работы в составе установок автоматизированного ультразвукового контроля. Основной компонент стойки - многоканальный дефектоскоп «Интротест-2», который позволяет выявлять дефекты продольной и поперечной ориентации, расслоение металла.

Аппаратура может быть адаптирована для контроля конкретных изделий - труб, прутка, шайб, обечаек и т.д.

Преимущества, которые дает цифровой дефектоскоп по сравнению с обычным дефектоскопом:

• возможность сохранения паспортных данных ПЭП, информации об объекте контроля, кривыхВРЧ;
• возможность быстрой перенастройки дефектоскопа для контроля различных изделий;
• возможность сохранения результатов контроля, просмотр и анализ результатов послепроведения контроля;
• печать протокола контроля; возможность распечатки эхограммы и параметров контроля.

Контроль ведется в автоматическом режиме с регистрацией амплитуды сигналов и координат дефектов. При обнаружении дефекта выдается световой и звуковой сигнал, управляющие сигналы на краскоотметчик или на устройство выгрузки изделия в брак.

При иммерсионном контроле реализуются режимы:

• автоматическая корректировка зоны контроля при изменении расстояния по воде;
• автоматическая корректировка зоны контроля при изменении толщины металла;
• сигнализация отсутствия сигнала от поверхности изделия или донного сигнала.

В протоколе контроля отображается следующая информация:

• дата проведения контроля;
• смена;
• ФИО оператора;
• шифр объекта контроля, марка материала;
• нормативный документ, регламентирующий нормы оценки качества;
• результаты контроля: перечень дефектов, параметры дефектов;
• заключение о качестве.

Данная стойка может использоваться для замены прибора «Атлант-3».

Состав электронной стойки:

• многоканальный дефектоскоп «Интротест-2»;
• сенсорный LCD-дисплей;
• принтер;
• источник бесперебойного питания;
• стойка для размещения электроники.

Опции:

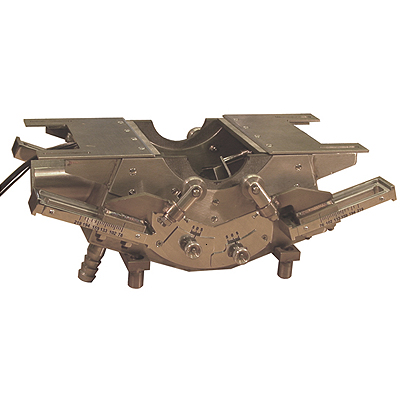

• аккустический блок с иммерсионной ванной с пьезоэлектрическими преобразователями;
• выносной пульт с LCD-дисплеем для удаленного управления дефектоскопом
