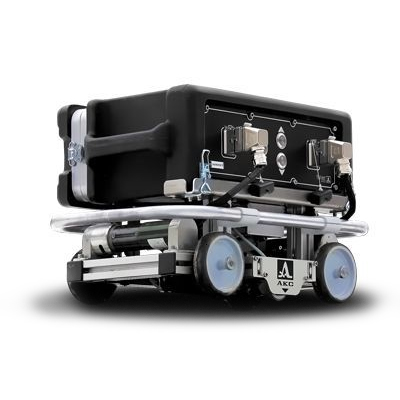

Сканер-дефектоскоп А2075 SoNet

  • Сканер-дефектоскоп А2075 SoNet

    /images/all/3/1439/big/img_5.jpg

    jijijij

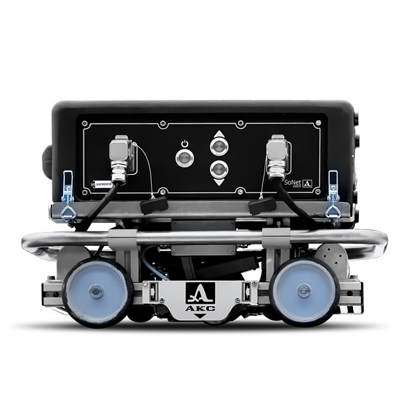

    Сканер-дефектоскоп А2075 SoNet
  • Сканер-дефектоскоп А2075 SoNet

    /images/all/3/1439/big/img_14.jpg

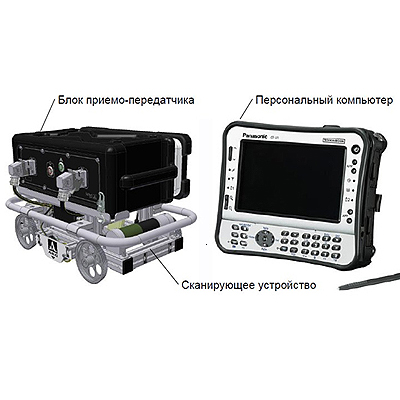

    Сканер-дефектоскоп А2075 SoNet

    Сканер-дефектоскоп А2075 SoNet
  • Сканер-дефектоскоп А2075 SoNet

    /images/all/3/1439/big/img_16.jpg

    1

    Сканер-дефектоскоп А2075 SoNet
  • Сканер-дефектоскоп А2075 SoNet - ультразвуковой контроль трубопроводов

    /images/all/3/1439/big/img_18.jpg

    1

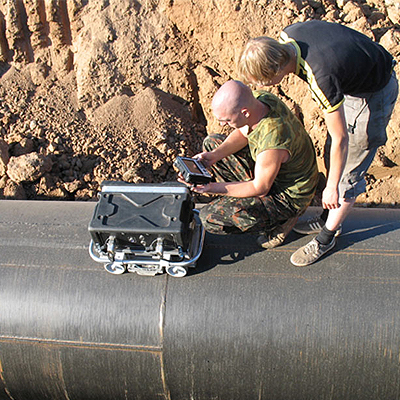

    Сканер-дефектоскоп А2075 SoNet - ультразвуковой контроль трубопроводов

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКС


Страна производитель: Россия Россия

Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Бесконтактный сканер-дефектоскоп А2075 SoNet

Тип оборудования: Дефектоскоп ультразвуковой, бесконтактный сканер-дефектоскоп, дефектоскопическая установка
Производитель: Россия
Серия:А2075
Модель:А2075 SoNet
Описание: Ультразвуковой сканер для поиска дефектов в металлических трубопроводах и газопроводах

Сертификаты на бесконтактный дефектоскоп-сканер А2075 SoNet:

- Сертификат калибровки на ультразвуковой дефектоскоп А2075. Выдается в соответствии с методикой калибровки АПЯС.412231.013 МК.

- Сертификат соответствия № 293 на сканер-дефектоскоп бесконтактный ультразвуковой А2075 SoNet.

Гарантия на ультразвуковой дефектоскоп А2075 SoNet: 18 месяцев.

Бесконтактный сканер-дефектоскоп ультразвуковой А2075 SoNet

Назначение сканера-дефектоскопа А2075 SoNet

Ультразвуковой бесконтактный сканер-дефектоскоп «А2075 SoNet» предназначен для решения задачи автоматизированного поиска дефектов в стенках металлических труб диаметром от 720 мм до 1420 мм с толщиной стенки от 6 мм.

Основной областью применения сканера-дефектоскопа А2075 SoNet является работа в составе дефектоскопических комплексов, предназначенных для решения задачи диагностики газопроводов, нефтепроводов, продуктопроводов при выполнении работ по строительству или ремонту.

Сканер дефектоскоп ультразвуковой А2075 SoNet успешно решает задачи поиска и обнаружения стресс-коррозионных (КРН) и других видов поверхностных и внутренних дефектов труб.

Контроль выполняется путем автоматизированного перемещения сканирующего устройства вдоль трубы по ее внешней поверхности. При этом производится 100% прозвучивание тела трубы по окружности, регистрации эхо-сигналов от дефектов и определения их координат с целью дальнейшего измерения параметров дефектов с помощью дополнительных дефектоскопических средств.

Отличительные особенности ультразвукового сканера-дефектоскопа А2075 SoNet

  • принцип работы устройства основан на волноводном эхо-импульсном методе контроля. Ультразвуковые колебания в металлическом теле трубы возбуждаются и принимаются бесконтактно (без применения контактной жидкости) с помощью электромагнитно-акустического (ЭМА) преобразователя.
  • выявление в основном металле трубы стресс-коррозионных и коррозионных дефектов, выявление дефектов проката листов с указанием их количества, условных размеров и места расположения (координат).
  • связь между ПК оператора и сканером-дефектоскопом осуществляется посредством Wi-Fi связи, что обеспечивает большую мобильность оператора и возможность дистанционного контроля.
  • получение результатов контроля в режиме реального времени, что дает возможность принятия оперативного решения о назначении дополнительного контроля.
  • непрерывное документирование результатов контроля в виде сканограммы трубы.
  • возможность оперативного просмотра полученных сканограмм на дисплее ПК.
  • постобработка сканограмм и регистрация результатов с указанием величины, местоположения, ориентации и типа дефекта.
  • время подготовки сканера к работе составляет 3 минуты.
  • возможность загрузки данных внутритрубной диагностики и приобщения их к отчету.
  • блочная структура сканера-дефектоскопа позволяет обеспечить высокую ремонтопригодность и быструю замену блоков в полевых условиях одним оператором.
  • сканер управляется одним и транспортируется двумя операторами, что обеспечивает высокую мобильность.

Возможности сканера-дефектоскопа А2075 SoNet

  • производительность сканирования составляет до 7м/мин.
  • высокая чувствительность позволяет обнаруживать КРН глубиной от 1 мм.
  • Ультразвуковой сканер A2075 SoNET работает на трубе после предварительной очистки газопровода от старой изоляции согласно ВСН 51-1-97 («Правила производства работ при капитальном ремонте магистральных газопроводов») и обеспечивает 100% повторяемость результатов.
  • Оператор получает сканограммы труб в режиме реального времени. По окончании сканирования трубы оператор выделяет аномальные области, на основе которых формируется отчет с координатами обнаруженных дефектов и схемой их расположения на трубе.
  • сканер-дефектоскоп обеспечивает более высокий процент выявляемости дефектов типа КРН и расслоений по сравнению с результатами ВТД.
  • высокая надежность позволяет работать в диапазоне температур от минус 30° до плюс 50°С;



Характеристики ультразвукового сканера-дефектоскопа А2075 SoNet

Параметр

Значение

Установленная скорость ультразвука, м/с

3020

Рабочая частота, МГц

0,5

Диапазон перестройки калиброванного усилителя, дБ

0 - 40

Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов по окружности трубы, мм, не более

±100

Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов в направлении оси трубы, мм, не более

±20

Максимальная чувствительность приемника, мкВ, не менее

20

Погрешность измерения отношений амплитуд сигналов на входе приемника, дБ, не более

±1

Источники питания

Аккумуляторные блоки

Номинальное значение напряжения аккумуляторных блоков, В

12

Время непрерывной работы от аккумуляторных блоков при нормальных климатических условиях, ч, не менее

8

Габаритные размеры, мм

407х655х407

Масса, кг, не более

42

Средняя наработка на отказ, ч

30000

Средний срок службы, лет, не менее

4

Условия эксплуатации:



- температура воздуха, ºC

от -40 до +50

- относительная влажность воздуха при температуре плюс 35 °С, %, не выше

95

Базовый комплект поставки сканера-дефектоскопа А2075 SoNet

Наименование

Количество, шт.

Персональный компьютер (ПК) Panasonic Toughbook CF-U1 (Блок компьютера)

1

Зарядное устройство для ПК с кабелем

1

Блок приемопередатчика (БПП)

1

Зарядное устройство блока аккумуляторов БПП с кабелем

1

Транспортная платформа

1

Блок ЭМАП

1

Транспортная упаковка для сканирующего устройства

1

Транспортная упаковка для БПП, ПК и ЗИП

1

Паспорт

1

Руководство по эксплуатации

1

Методика проведения ультразвукового контроля основного металла тела
труб газопроводов сканером-дефектоскопом ультразвуковым бесконтактным A2075 SoNet

1

Компакт-диск с документацией и ПО

1

Перечень запасных частей и инструментов (ЗИП) для сканера-дефектоскопа А2075 SoNet

Наименование

Количество, шт.

Индуктор ЭМАП

3

Отвертка крестовая

1

Отвертка шлицевая

1

Набор ключей шестигранных

1

Ключ шестигранный для датчика пути

1

Блок ЭМАП

1

Сканер-дефектоскоп А2075 SoNet может быть укомплектован следующими дополнительными устройствами, оборудованием и документацией:

  • Аккумуляторный блок питания БПП;
  • Аккумулятор для ПК;
  • Контрольный образец (образцы) из комплекта RB105 в зависимости от диаметра контролируемого трубопровода;
  • Тестовый образец для A2075 SoNet;
  • Магнитные отражатели для A2075 SoNet;
  • Методика калибровки.

Рекомендуем посмотреть другие дефектоскопы АКС:

- Ультразвуковой дефектоскоп А1212 МАСТЕР ЛАЙТ (дефектоскоп для контроля сварных швов, трещин и других дефектов)

- Ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ (дефектоскоп для контроля сварных швов, трещин и других дефектов)

- Высокочастотный ультразвуковой дефектоскоп - томограф А1550 IntroVisor (дефектоскоп на фазированных решетках)

- Ультразвуковой дефектоскоп А1214 ЭКСПЕРТ (неразрушающий контроль сварных соединений, трещин, расслоений и др. внутри металла)

- Ультразвуковой дефектоскоп А1220 МОНОЛИТ (дефектоскоп для контроля бетона)

- Ультразвуковой дефектоскоп А1220 АНКЕР (дефектоскоп для контроля анкерных болтов)

- Ультразвуковой волноводный дефектоскоп АКР1224 (дефектоскоп для неразрушающего контроля рельсов)
