Тип оборудования: Наклонный совмещенный притертый преобразователь
Производитель: Кропус

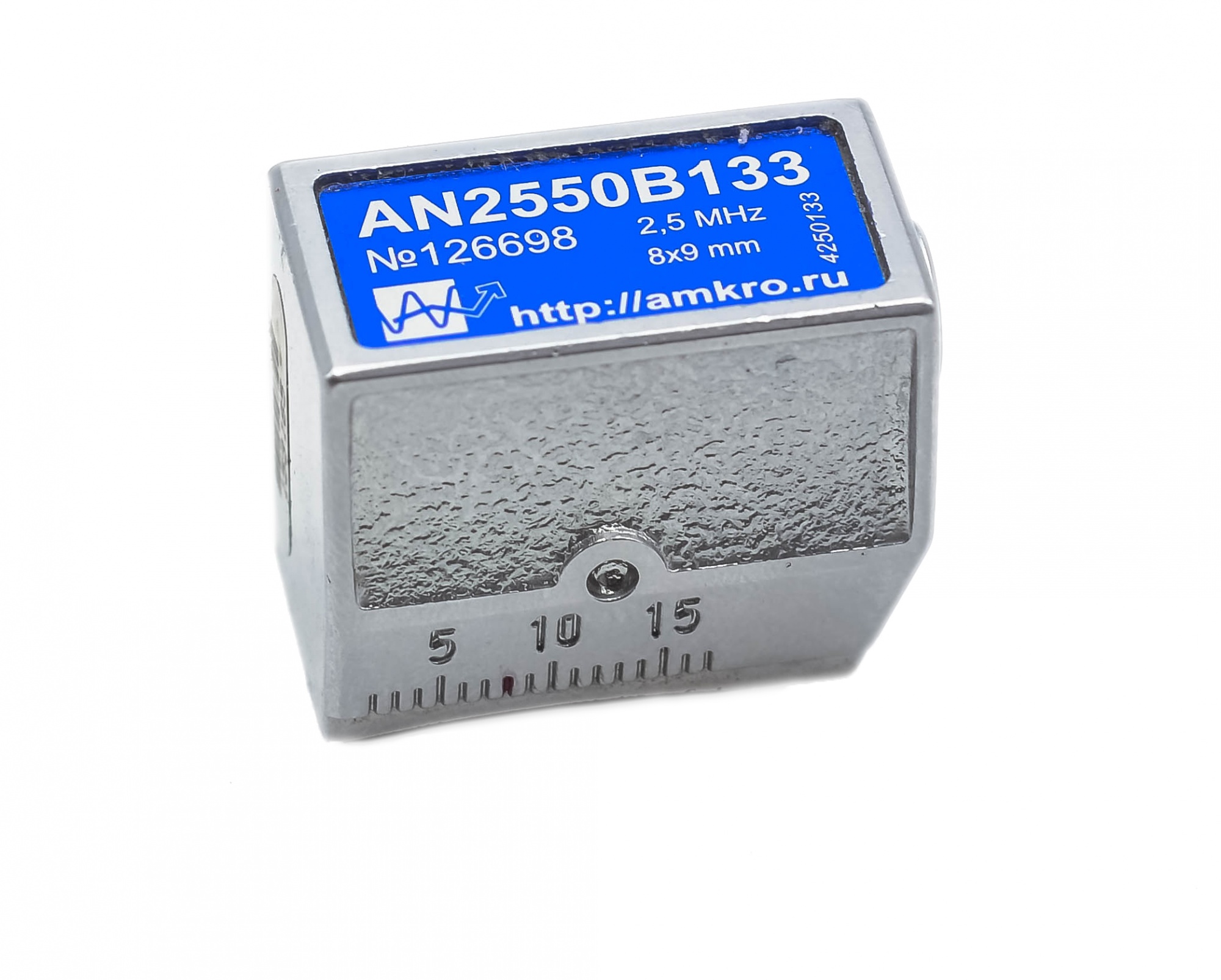

Модель: AN2550Bxx
Гарантия: 1 год
Описание:
Ультразвуковые наклонные совмещенные преобразователи для контроля гибов труб. Частота 2,5 МГц, угол ввода в сталь 50 град.
Выполняются с притиркой под определенный диаметр гиба.
Также используются для выявления продольных дефектов труб указанного диаметра.
Обозначение: AN2550Bxx, где
- AN -тип корпуса и конструкции;
- 25 - частота 2,5 МГц
- 50 -угол ввода УЗ колебаний 50 градусов (для стали марки 20)
- B - (bending) обозначение направления притирки (поперек направления излучения колебаний)
- xx - диаметр притирки
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
Технические характеристики:
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип- контактный, наклонный, совмещенный, поперечных волн
- Направление притирки- поперек направления излучения УЗ колебаний
- Диаметр притирки- любой по заказу
- Угол ввода ультразвуковых колебаний в сталь 20- 50 °
- Обозначение по ГОСТ- П121-2,5-50-ДХХ (где XX - диаметр кривизны поверхности)
- Номинальная частота преобразователя- 2,5 МГц ± 10%
- Тип излучаемых волн- поперечные
- Размер пьезокерамического элемента- 8х9 мм
- Размер контактной поверхности (до притирки)- 13х24 мм
- Материал призмы- орстекло
- Разъем подключения- Lemo 00.250
- Встроенный согласующий элемент- индуктивность
- Материал корпуса- латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм
Модели:
- AN2550B066 (с диаметром 66 мм)
- AN2550B076 (с диаметром 76 мм)
- AN2550B089 (с диаметром 89 мм)
- AN2550B108 (с диаметром 108 мм)
- AN2550B114 (с диаметром 114 мм)
- AN2550B426 (с диаметром 426 мм)
- AN2550B133 (с диаметром 133 мм)
- AN2550B159 (с диаметром 159 мм)
- AN2550B219 (с диаметром 219 мм)
- AN2550B273 (с диаметром 273 мм)
- AN2550B325 (с диаметром 325 мм)
