Тип оборудования: Малогабаритные наклонные УЗ ПЭП 4МГц

Производитель: Кропус

Модель: AN40xx

Гарантия: 1 год

Описание:

Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости.

Маркировка по ГОСТ: П121-4-ХХ-М, где XX - угол ввода поперечной (сдвиговой)  волны в сталь

Номинальная частота 4 МГц

Размер пьезоэлемента 8х9 мм

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный, поперечных волн
• Обозначение по ГОСТ- П121-4-ХХ-М (где XX - угол ввода поперечной волны в сталь)
• Номинальная частота преобразователя- 4 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- 8х9 мм
• Размер контактной поверхности- 13х24 мм
• Материал призмы- орстекло
• Разъем подключения- Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- латунь с гальваническим покрытием
• Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм

Модели:

• AN4030 - преобразователь ультразвуковой 4,0 МГц с углом ввода 30 градусов

Обозначение по ГОСТ: П121-4-30-М

Частота 4,0 МГц.

Угол ввода в сталь 30º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AN4040 - преобразователь ультразвуковой 4,0 МГц с углом ввода 40 градусов

Обозначение по ГОСТ: П121-4-40-М

Частота 4,0 МГц.

Угол ввода в сталь 40º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AN4045 - преобразователь ультразвуковой 4,0 МГц с углом ввода 45 градусов

Обозначение по ГОСТ: П121-4-45-М

Частота 4,0 МГц.

Угол ввода в сталь 45º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AN4050 - преобразователь ультразвуковой 4,0 МГц с углом ввода 50 градусов

Обозначение по ГОСТ: П121-4-50-М

Частота 4,0 МГц.

Угол ввода в сталь 50º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AN4055 - преобразователь ультразвуковой 4,0 МГц с углом ввода 55 градусов

Обозначение по ГОСТ: П121-4-55-М

Частота 4,0 МГц.

Угол ввода в сталь 55º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

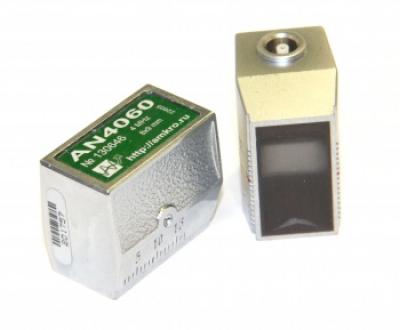

• AN4060 - преобразователь ультразвуковой 4,0 МГц с углом ввода 60 градусов

Обозначение по ГОСТ: П121-4-60-М

Частота 4,0 МГц.

Угол ввода в сталь 60º.

Стрела  -  мм

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AN4065 - преобразователь ультразвуковой 4,0 МГц с углом ввода 65 градусов

Обозначение по ГОСТ: П121-4-65-М

Частота 4,0 МГц.

Угол ввода в сталь 65º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AN4070 - преобразователь ультразвуковой 4,0 МГц с углом ввода 70 градусов

Обозначение по ГОСТ: П121-4-70-М

Частота 4,0 МГц.

Угол ввода в сталь 70º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AN4075 - преобразователь ультразвуковой 4,0 МГц с углом ввода 75 градусов

Обозначение по ГОСТ: П121-4-75-М

Частота 4,0 МГц.

Угол ввода в сталь 75º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AN4090 - преобразователь ультразвуковой 4,0 МГц, поверхностной волны

Обозначение по ГОСТ: П121-4-90-М

Частота 4,0 МГц.

Поверхностной волны

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
