А3-НК. МЕРА ФР-2

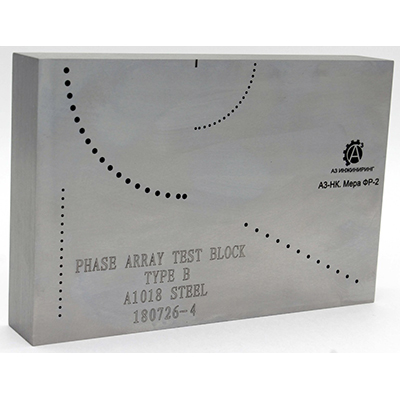

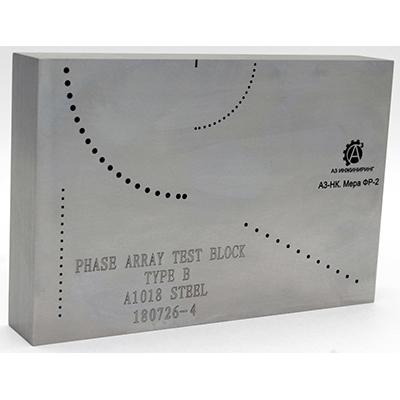

Мера ФР-2 представляет собой изделие в виде параллелепипеда, с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн. На боковой поверхности меры нанесены шкалы, необходимые для определения параметров ввода ультразвуковой волны.
Меру ФР-2 применяют для настройки параметров развертки дефектоскопа на фазированных решетках, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности и определения точки выхода луча многоэлементного преобразователя.
Технические характеристики меры ФР-2:
|
Длина меры, мм |
154 |
|
Толщина меры, мм |
25 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
3,3 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Мера ФР-2 |
|
|
Номинальное значение и допустимое отклонение высоты меры 1, мм |
100,0 ±0,1 |
|
Номинальное значение и допустимое отклонение диаметров массивов искусственных дефектов, мм: - массив искусственных дефектовМИД1 - массив искусственных дефектовМИД2 - массив искусственных дефектовМИД3 - массив искусственных дефектовМИД4 |
1,0 ±0,1 2,0 ±0,1 1,0 ±0,1 1,5 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от базовой риски на рабочей поверхности 2 до центра отверстий массива искусственных дефектовМИД1, мм |
25,4 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от базовой риски на рабочей поверхности 2 до центра отверстий массива искусственных дефектов МИД2, мм |
50,8 ±0,1 |
|
Номинальное значение и допустимое отклонение угла между центрами искусственных дефектов в массиве МИД1 и МИД2, ° |
5,0 ±0,2 |
|
Номинальное значение и допустимое отклонение угла между центрами последних двух искусственных дефектов в массиве МИД1 и МИД2, ° |
2,5 ±0,2 |
|
Номинальное значение и допустимое отклонение расстояния между центрами искусственных дефектов в массиве МИД3, мм |
3,0 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния между центрами искусственных дефектов в массиве МИД4, мм |
5,0 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра искусственных дефектов, расстояния до центра искусственных дефектов, расстояния между центрами искусственных дефектов в массивах искусственных дефектов, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 30 |
Комплект поставки:
|
Сертификаты |
||||||||||||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
|
