| ЦЕНА: 140 000 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
|
А3-НК. МЕРА МД-2-02

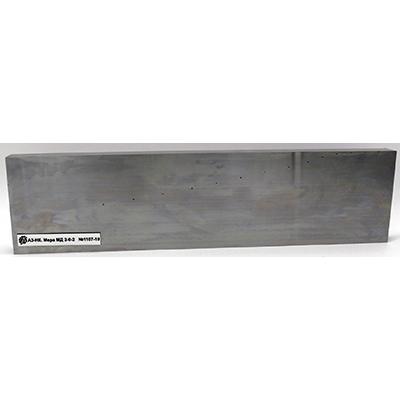

Мера МД2-0-2 представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн.
Мера МД2-0-2 предназначена для измерения параметров ультразвуковых импульсных дефектоскопов (чувствительности и погрешности измерения координат), получения опорного сигнала от цилиндрических отражателей при аттестации и поверке стандартных образцов предприятий. Образец содержит искусственные отражатели типа «боковое цилиндрическое отверстие» диаметром 1,0 мм, залегающие на глубинах от 0,5 мм до 50 мм.
Технические характеристики меры МД-2-02:
|
Длина меры, мм |
400 |
|
Толщина меры, мм: МД 2-0-2
|
25
|
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
12 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Меры МД 2-0-2 |
|
|
Номинальное значение и допустимое отклонение высоты меры, мм |
100,0 ±0,1 |
|
Номинальные значения и допустимые отклонения диаметров искусственных дефектов, мм: МД 2-0-2
|
1,0 ±0,1
|
|
Диапазон номинальных значений расстояния от рабочей поверхности до центров искусственных дефектов, мм |
от 1,0 до 50,8 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты и толщины меры, диаметра искусственных дефектов, расстояния до центра искусственных дефектов, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±30 |
Комплект поставки:
|
Сертификаты |
||||||||||||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
|
