Генератор сигналов специальной формы AWG-4124
Генератор сигналов специальной формы AWG-4124
/images/all/3/14452/big/img_5.jpg
jijijij

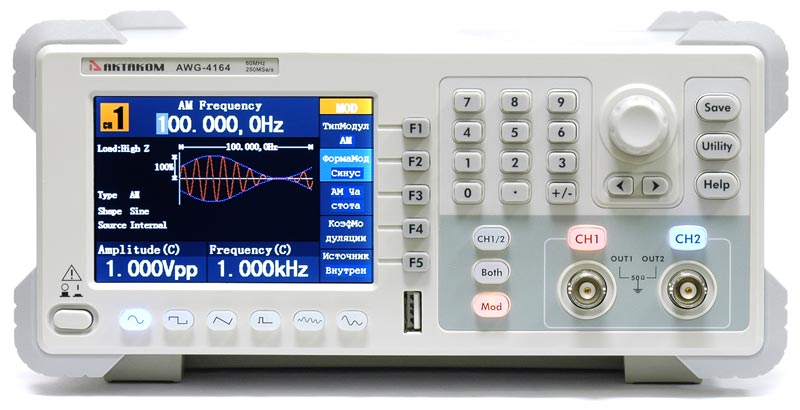

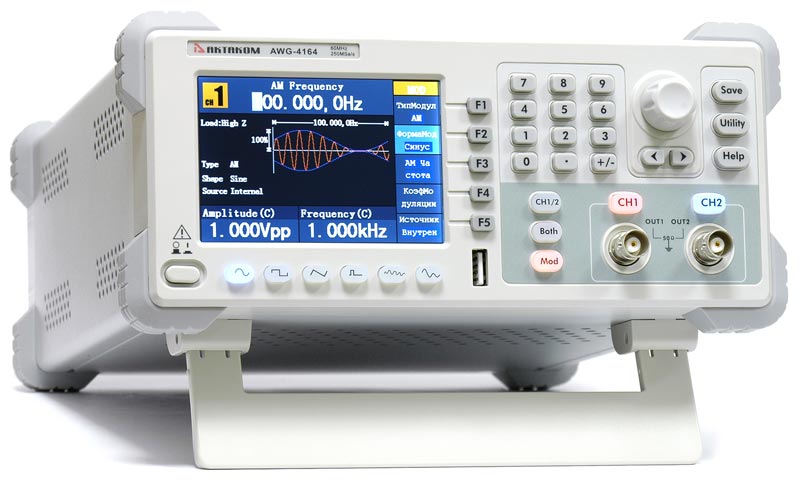

Вид спереди
/images/all/3/14452/big/img_14.jpg
Вид спереди

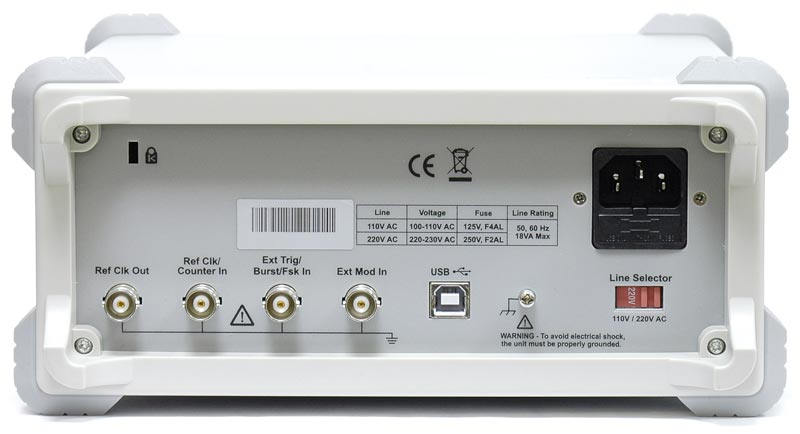

Вид сзади
/images/all/3/14452/big/img_16.jpg
1

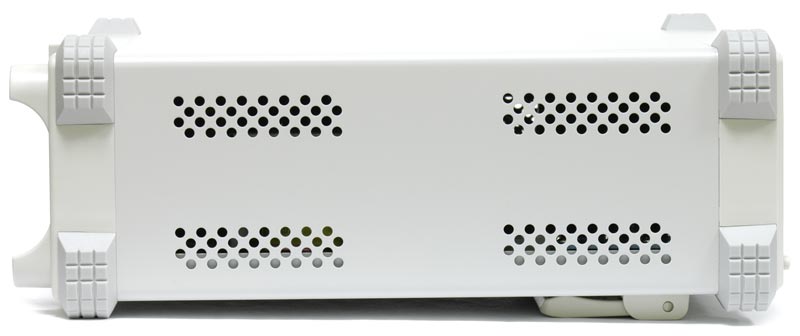

Вид сбоку
/images/all/3/14452/big/img_18.jpg
1
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Менеджер по направлению Актаком Здравствуйте! Меня зовут Ярцев Олег.
Телефон: +7 (495) 478-03-00 доб. 132
Моб.: +7 (926) 610-24-16
E-mail: oleg@geo-ndt.ru
ОПИСАНИЕ
ОТЗЫВЫ
ВОПРОСЫ
Описание товара:
Генератор AWG-4124- универсальный генератор стандартных (5 форм) и специальной форм сигналов (45 типов). 2 канала. Полоса - 1мкГц…25 МГц (синус). Дискретизация 125 Мвыб/сек. Макс. количество точек - 8 К. Разрешение по вертикали: 14 бит. Амплитуда 1 мВп-п...10 Вп-п (50 Ом). Режимы модуляции АМ, ЧМ, ФМ, ЧМн.. Режим качания частоты. Режим пачек импульсов. Частотомер 6 разрядов, 200 МГц. Цветной графический ЖК-дисплей 3,9" (480х320). Интерфейс USB-host, USB -device; RS-232 (опция). Габариты 235 х 110 х 295 мм. Вес 3 кг.
Технические характеристики:
Характеристика Значение
Максимальная выходная частота
25 МГц
Количество каналов
2
Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма
Частотные характеристики
Диапазон синусоидальный сигнал 1 мкГц ~ 25 МГц
прямоугольный сигнал 1 мкГц ~ 5 МГц
импульсный сигнал 1 мкГц ~ 5 МГц
пилообразный и треугольный сигнал 1 мкГц ~ 1 МГц
белый шум (Гаусс) полоса 25 МГц (-3дБ)
специальной формы 1 мкГц ~ 10 МГц
Синусоидальный сигнал
Неравномерность АЧХ (амплитуда 1 Вп-п (4 дБм) относительно 1 кГц) ±0.2 дБ (1 мкГц~10 МГц) ±0.3 дБ (10 МГц~25 МГц)
Коэффициент гармоник (1 Вп-п) <-40 >
Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п) <0.2%
Фазовый шум (1 МГц, 1 Вп-п) -110 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада (1 кГц, 1 Вп-п) < >
Выброс < >
Коэф.заполнения 20% ~ 80% (<1 > 50% (1 МГц ... 5 МГц)
Асимметрия (<50% > 1% от периода + 5 нс
Джиттер 1 нс + 30 ppm
Треугольный сигнал
Нелинейность (1 кГц, 1 Вп-п, 50% симметрия) < >
Симметрия 0 ~ 100%
Импульсный сигнал
Длительность импульса 40 нс ~ 1000 кс
Точность установки 10 нс
Время нарастания/спада <12 >
Выброс < >
Джиттер 1 нс + 30 ppm
Специальная и произвольная форма
Максимальное количество точек участвующих в формировании сигнала 2~8 К точек
Вертикальное разрешение 14 бит
Частота дискретизации 125 Мвыб/сек
Время нарастания/спада < >
Джиттер (СКЗ) 6 нс + 30 ppm
Характеристики выхода:
Амплитуда (50 Ом) 1 мВп-п ~ 10 Вп-п
Амплитуда (Высокий импеданс) 1 мВп-п ~ 20 Вп-п
Разрешение по амплитуде 1 мВп-п или 14 бит
Смещение (AC+DC) ±5 В (50 Ом) ±10 В (высокий импеданс)
Точность установки смещения 1 мВ
Выходной импеданс 50 Ом (типично)
AM Модуляция:
Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Коэффициент модуляции 0% ~ 100%
ЧМ Модуляция :
Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Девиация частоты 2 мГц ~ 20 МГц
ФМ Модуляция :
Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Девиация 0 ~ 180°
Частотная манипуляция
Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота внутреннего модулирующего сигнала 2 мГц ~ 100 кГц
Режим свипирования (качания):
Форма синус, прямоугольный, пила
Закон линейный/логарифмический
Направление Вверх/Вниз
Время свипирования 1 мс ~ 500 с + 0.1%
Источник запуска Ручной, внешний, внутренний
Режим пачек импульсов:
Форма синус, прямоугольный, пила, треугольный, специальной формы
Тип Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный
Начальная/Конечная фаза -360° ~ 360°
Время стояния (10 мс ~ 500 с) ± 1%
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний
Частотомер:
Функции Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения
Частотный диапазон Один канал: 100 мГц~200 МГц немодулированный сигнал
Разрешение 6 разрядов
DC связь DC ±1,5 В DC
100 мГц...100 МГц 250 мВп-п~5 Вп-п (DC+AC)
100 МГц...200 МГц 450 мВп-п~3 Вп-п (DC+AC)
AC связь 100 мГц...100 МГц 250 мВп-п~5 Вп-п
100 МГц...200 МГц 450 мВп-п~4 Вп-п
Измерение длительности импульса и коэффициента заполнения 1 Гц...10 МГц 250 мВп-п~5 Вп-п
Параметры входа Входной импеданс 1 МОм
Связь AC, DC
ФВЧ Вкл/Выкл
Чувствительность низкая, средняя, высокая
Диапазон уровня запуска ±2,5 В
Входы/выходы:
Вход внешней модуляции Диапазон входных частот DC~20 кГц
Диапазон входных напряжений ±5 Вп-п
Входной импеданс 10 кОм, типичное
Вход внешнего запуска Уровень TTL
Фронт нарастающий или спадающий (по выбору)
Длительность импульса >100 нс
Задержка запуска 0 нс~60 с
Вход внешнего тактирования Импеданс 1 кОм, AC связь
Входное напряжение 100 мВп-п~5 Вп-п
Частота 10 МГц±9 кГц
Выход внешнего тактирования Импеданс 50 кОм, AC связь
Амплитуда 3,3 Вп-п, доступно 1 МОм
Вход частотомера (используется разъем Входа внешнего тактирования) DC связь ±1,5 В DC (DC) 250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц 450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц
AC связь 250 мВп-п~5 Вп-п 1 Гц...100 МГц 450 мВп-п~4 Вп-п 100 МГц...200 МГц
Связь между каналами, копирование каналов Девиация фазы 0° ~ 360°
Основные характеристики:
Тип дисплея Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
Питание 100~240 В АСскз，50/60 Гц, CATII
Интерфейс USB устройство, USB host
Потребляемая мощность не более 18 Вт
Рабочая температура 0°C...40°C
Габаритные размеры 235 х 110 х 295 мм
Вес
3 кг
Комплект поставки:
прибор сетевой кабель USB кабель для подключения к ПК руководство по эксплуатации (краткая инструкция) кабель BNC-BNC
