Характеристика

Значение

Максимальная выходная частота

20 МГц

Количество каналов

2

Форма сигнала

Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум

Встроенные специальной формы 50 типов

Произвольная форма

Частотные характеристики

Диапазон

синусоидальный сигнал

1 мкГц ... 20 МГц

прямоугольный сигнал

1 мкГц ... 10 МГц

импульсный сигнал

1 мкГц ... 10 МГц

другие формы

1 мкГц ... 5 МГц

Встроенные формы

Количество точек участвующих в формировании сигнала

4…4096

Разрешение по частоте

1 мкГц

Точность установки (18°C ... 28°C)

±(50 ppm + 1 мкГц)

Синусоидальный сигнал

Коэффициент гармоник

≤-60 дБн (DC-5 МГц)

≤-50 дБн (5 МГц - 30 МГц)

≤-45 дБн (≥30 МГц)

Общие гармонические искажения

<0,1%

Прямоугольный сигнал

Время нарастания/спада

≤ 20 нс

Выброс

≤ 10 %

Коэффициент заполнения

0,1% ... 99,9% (мин. длительность 50 нс)

Треугольный сигнал

Симмметрия

0 ... 100%

Импульсный сигнал

Длительность

50 нс ... 2000 с

Время нарастания/спада

≤ 20 нс

Пользовательская (произвольная) форма

Количество точек участвующих в формировании сигнала

4096

Вертикальное разрешение

14 бит (канал CHA), 10 бит (канал CHB)

Частота дискретизации

120 МВыб/с

Энергонезависимая память

5 редактируемых форм

Амплитуда

Амплитуда (50 Ом)

0,1 мВп-п -10 Вп-п (≤ 20 МГц) 0,1 мВп-п -7,5 Вп-п (> 20 МГц)

Амплитуда (высокий импеданс)

0,2 мВп-п -20 Вп-п (≤ 20 МГц)

0,2 мВп-п -15 Вп-п (> 20 МГц)

Вертикальное разрешение (50 Ом)

1 мВп-п (≥1 Вп-п) 0,1 мВп-п (<1 >

Вертикальное разрешение ((высокий импеданс)

2 мВп-п (≥2 Вп-п) 0,2 мВп-п (<2 >

Точность (1 кГц, синус, DC смещение = 0)

±(1 %+1 мВп-п)

Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп)

±0,2 дБ (<5 >

±0,3 дБ (5 МГц ... 20 МГц)

±0,5 дБ (≥20 МГц)

DC смещение

Диапазон (DC)

±5 В (50 Ом), ±10 В (высокий импеданс)

Погрешность

±(1% + 1 мВ.)

Разрешение (50 Ом)

1 мВ (смещение ≥ 0,5 В) 0,1 мВ (смещение < >

Разрешение (выс. импеданс)

2 мВ (смещение ≥ 1 В) 0,2 мВ (смещение < >

AM Модуляция (выход CHA)

Несущая

синус, прямоугольный, пила, треугольный, специальной (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, белый шум, специальной (1 мГц ... 100 кГц)

Коэффициент модуляции

0% ... 120%

ЧМ Модуляция (выход CHA)

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)

ФМ Модуляция (выход CHA)

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)

Девиация

0 ... 360°

Частотная и фазовая манипуляция (выход CHA)

Тип

ЧМн (FSK), ФМн (BPSK)

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний/Внешний

Диапазон ЧМн

1 мкГц ... максимальная частота

Частота переключения ЧМн

1 мГц ... 100 кГц

Фаза переключения ФМн

0 ... 360°

ШИМ модуляция (выход CHA)

Частота

1 мГц ... 100 кГц

Несущая

импульсный

Источник

Внутренний / Внешний

Девиация

0% ... 99%

SUM модуляция (выход CHA)

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 1 МГц)

Коэффициент модуляции

0% ... 100%

Режим свипирования (выход CHA)

Тип свипирования

по частоте

Интервал свипирования

5 мс ... 500 с

Закон

линейный / логарифмический

Направление

Вверх / Вниз

Время прямого хода /возврата

0 ... 500 с

Список свипирования

до 600 шагов, время шага 5 мс ... 500 с

Источник запуска

Ручной, внешний, внутренний

Режим пачек импульсов (выход CHA)

Форма

синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)

Период

1 мкс ... 500 с

Тип

Количество импульсов: 1 ... 1 000 000

Начальная / Конечная фаза

0° ... 360°

Источник запуска

Ручной, внешний, внутренний

Режим суммирования каналов (выход CHB)

Связь по частоте

Отношение частот / разность частот

Связь по амплитуде и DC смещению

Разность амплитуд / разность смещений

Комбинированный выход

Объединение амплитуд 0% ... 100%

Вход запуска и модуляции

Уровень запуска

TTL

Уровень модуляции

±5 Вп-п (полная шкала)

Входной импеданс

> 10 К номинальный

Тип разъема

BNC

Выход синхроимпульса (Sync)

Форма

прямоугольный импульс

Уровень

5 В (высокий импеданс) 2,5 В (50 Ом)

Частота и длительность импульса

изменяемая в зависимости от рабочего режима

Фронт нарастания

< >

Входной импеданс

50 Ом (типичное)

Тип разъема

BNC

Частотомер

Частотный диапазон

Один канал: 100 мГц ... 350 МГц

Разрешение по частоте

6 разрядов/с

Измерение периода и длительности импульса

100 нс ... 20 с

Измерение коэф. заполнения

1% ... 99%

Чувствительность

20 мВскз ... 5 Вскз 10 мГц ... 100 МГц

40 мВскз ... 5 Вскз 100 мГц ... 200 МГц

50 мВскз ... 5 Вскз 200 мГц ... 350 МГц

Время стробирования

1 мс ... 500 с

Связь

AC, DC

Уровень запуска

-3 В ... 3 В

ФНЧ

отключаемый

Вход тактирования

Тактовая частота

10 МГц ± 100 кГц

Амплитуда

1 Вп-п ... 5 Вп-п

Входной импеданс

5 кОм, AC связь

Выход тактирования

Тактовая частота

10 МГц

Амплитуда

>1 Вп-п

Выходной импеданс

5 кОм, AC связь

Основные характеристики

Тип дисплея

Жидкокристаллический, 4.3" TFT, 480 х 272

Интерфейс

USB device, USB host, RS-232

Питание

100...240 В АС скз, 45...65 Гц

Потребляемая мощность

не более 30 Вт

Рабочая температура

0...40 °C

Габаритные размеры

334 х 256 х 106 мм

Масса

3 кг

№

Наименование

Количество

1

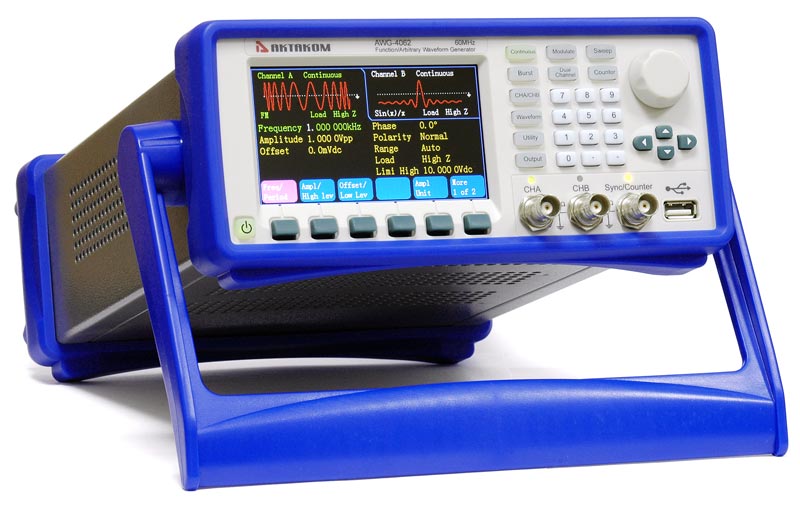

Генератор сигналов AWG-4022

1

2

Шнур питания

1

3

Кабель BNC

1

4

Руководство по эксплуатации

1
