Генератор сигналов специальной формы AWG-4152

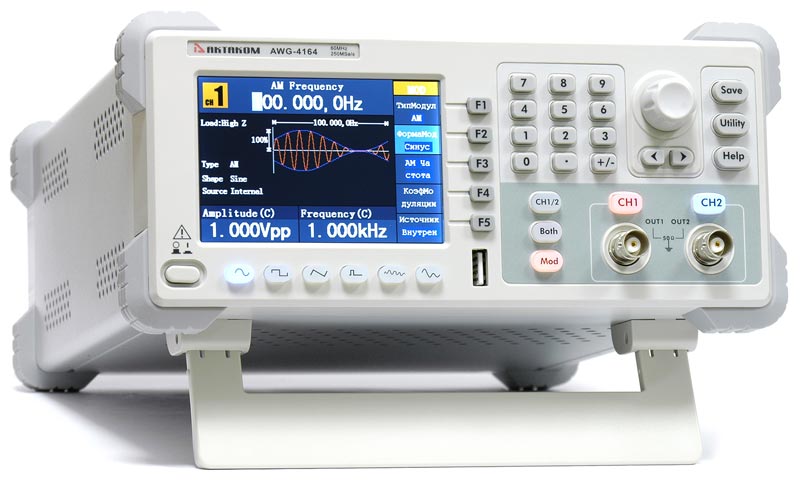

  • Генератор сигналов специальной формы AWG-4152

    /images/all/3/14450/big/img_5.jpg

    jijijij

    Генератор сигналов специальной формы AWG-4152

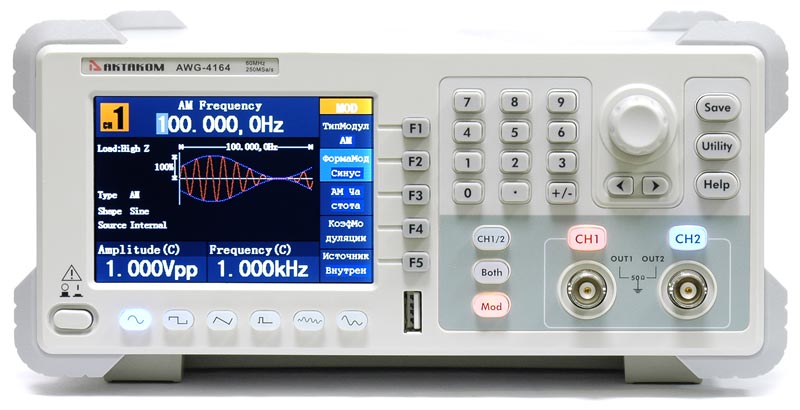

  • Вид спереди

    /images/all/3/14450/big/img_14.jpg

    Вид спереди

    Вид спереди

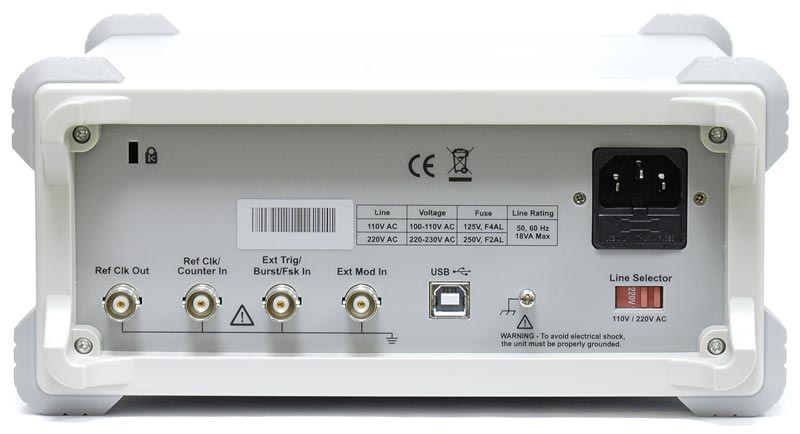

  • Вид сзади

    /images/all/3/14450/big/img_16.jpg

    1

    Вид сзади

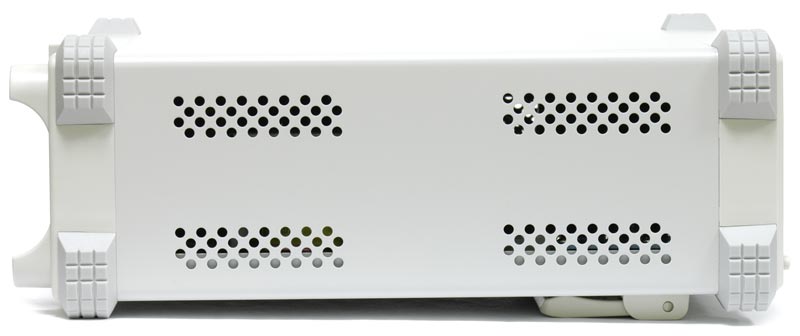

  • Вид сбоку

    /images/all/3/14450/big/img_18.jpg

    1

    Вид сбоку

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия
Артикул: AWG-4152
Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 478-03-00 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание товара:



Универсальный генератор стандартных (5 форм) и специальной форм сигналов (45 типов). 2 канала. Полоса - 1мкГц…50 МГц (синус). Дискретизация 300 Мвыб/сек. Макс. количество точек -1 М. Разрешение по вертикали: 14 бит. Амплитуда 1 мВп-п...10 Вп-п (50 Ом). Режимы модуляции АМ, ЧМ, ФМ, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Частотомер 6 разрядов, 200 МГц. Цветной графический ЖК-дисплей 3,9" (480х320). Интерфейс USB-host, USB -device; RS-232 (опция). Габариты 235 х 110 х 295 мм. Вес 3 кг







Технические характеристики:





Характеристика
Значение

Максимальная выходная частота
50 МГц

Количество каналов
2

Форма сигнала
Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой;
Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка
Произвольная (пользовательская) форма

Частотные характеристики

Диапазон
синусоидальный
сигнал
1 мкГц ~ 50 МГц

прямоугольный сигнал
1 мкГц ~ 25 МГц

импульсный сигнал
1 мкГц ~ 10 МГц

пилообразный и треугольный сигнал
1 мкГц ~ 1 МГц


белый шум (Гаусс)
полоса 25 МГц (-3дБ)

специальной формы
1 мкГц ~ 10 МГц

Синусоидальный сигнал

Неравномерность АЧХ
(амплитуда 1 Вп-п (4 дБм) относительно 1 кГц)
±0.2 дБ (1 мкГц~10 МГц)
±0.3 дБ (10 МГц~25 МГц)
±0.5 дБ (25 МГц~50 МГц)

Коэффициент гармоник (1 Вп-п)
<-40 >

Общие гармонические искажения
(10 Гц ~ 20 кГц, 1 Вп-п)
<0.2%

Фазовый шум
(1 МГц, 1 Вп-п)
-110 дБн/Гц @ 10 кГц

Прямоугольный сигнал

Время нарастания/спада
(1 кГц, 1 Вп-п)
< >

Выброс
< >

Коэф.заполнения
20% ~ 80% (<1 >
50% (≥1 МГц)

Асимметрия
(<50% >
1% от периода + 5 нс

Джиттер
300 пс + 100 ppm от периода

Треугольный сигнал

Нелинейность
(1 кГц, 1 Вп-п, 50% симметрия)
< >

Симметрия
0 ~ 100%

Импульсный сигнал

Длительность импульса
20 нс ~ 1000 кс

Точность установки
10 нс

Время нарастания/спада
<12 >

Выброс
< >

Джиттер
300 пс + 100 ppm от периода

Специальная и произвольная форма


Максимальное количество точек участвующих в формировании сигнала
2~1 М точек

Вертикальное разрешение
14 бит

Частота дискретизации
300 Мвыб/сек

Время нарастания/спада
< >

Джиттер (СКЗ)
6 нс + 30 ppm


Характеристики выхода:

Амплитуда (50 Ом)
1 мВп-п ~ 10 Вп-п  (1 мкГц~25 МГц)
1 мВп-п ~ 5 Вп-п  (25 МГц~50 МГц)
Амплитуда (Высокий импеданс)
1 мВп-п ~ 20 Вп-п  (1 мкГц~25 МГц)
1 мВп-п ~ 10 Вп-п  (25 МГц~50 МГц)
Разрешение по амплитуде
1 мВп-п или 14 бит
Смещение (AC+DC)
±5 В (50 Ом)
±10 В (высокий импеданс)
Точность установки смещения
1 мВ
Выходной импеданс
50 Ом (типично)

AM Модуляция:

Несущая
синус
Источник
Внутренний/Внешний
Модулирующий сигнал
синус, прямоугольный, пила, белый шум, специальной формы
Частота внутреннего модулирующего сигнала
2 мГц ~ 20 кГц
Коэффициент модуляции
0% ~ 100%

ЧМ Модуляция :

Несущая
синус
Источник
Внутренний/Внешний
Модулирующий сигнал
синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала
2 мГц ~ 20 кГц
Девиация частоты
2 мГц ~ 20 МГц

ФМ Модуляция :

Несущая
синус
Источник
Внутренний/Внешний
Модулирующий сигнал
синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала
2 мГц ~ 20 кГц
Девиация
0 ~ 180°

Частотная манипуляция:

Несущая
синус
Источник
Внутренний/Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота внутреннего модулирующего сигнала
2 мГц ~ 100 кГц

ШИМ Модуляция:

Несущая
импульс
Источник
Внутренний/Внешний
Модулирующий сигнал
синус, прямоугольный, пила, треугольный, специальной формы
Частота внутреннего модулирующего сигнала
2 мГц ~ 20 кГц
Ширина девиации
0 нс ~ 200 мксек

Режим свипирования (качания):

Форма
синус, прямоугольный, пила
Закон
линейный/логарифмический
Направление
Вверх/Вниз
Время свипирования
1 мс ~ 500 с + 0.1%
Источник запуска
Ручной, внешний, внутренний

Режим пачек импульсов:

Форма
синус, прямоугольный, пила, треугольный, специальной формы
Тип
Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный
Начальная/Конечная фаза
-360° ~ 360°
Время стояния
(10 мс ~ 500 с) ± 1%
Стробированный запуск
Внешний запуск
Источник запуска
Ручной, внешний, внутренний

Частотомер:

Функции
Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения
Частотный диапазон
Один канал: 100 мГц~200 МГц
немодулированный сигнал
Разрешение
6 разрядов
DC связь
DC
±1,5 В DC
100 мГц...100 МГц
250 мВп-п~5 Вп-п (DC+AC)
100 МГц...200 МГц
450 мВп-п~3 Вп-п (DC+AC)
AC связь
100 мГц...100 МГц
250 мВп-п~5 Вп-п
100 МГц...200 МГц
450 мВп-п~4 Вп-п
Измерение длительности импульса и коэффициента заполнения
1 Гц...10 МГц
250 мВп-п~5 Вп-п
Параметры входа
Входной импеданс
1 МОм
Связь
AC, DC
ФВЧ
Вкл/Выкл
Чувствительность
низкая, средняя, высокая
Диапазон уровня запуска
±2,5 В

Входы/выходы:

Вход внешней модуляции
Диапазон входных частот
DC~20 кГц
Диапазон входных напряжений
±5 Вп-п
Входной импеданс
10 кОм, типичное
Вход внешнего запуска
Уровень
TTL
Фронт
нарастающий или спадающий (по выбору)
Длительность импульса
>100 нс
Задержка запуска
0 нс~60 с
Вход внешнего тактирования
Импеданс
1 кОм, AC связь
Входное напряжение
100 мВп-п~5 Вп-п
Частота
10 МГц±9 кГц
Выход внешнего тактирования
Импеданс
50 кОм, AC связь
Амплитуда
3,3 Вп-п, доступно 1 МОм
Вход частотомера
(используется разъем
Входа внешнего тактирования)
DC связь
±1,5 В DC (DC)
250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц
450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц
AC связь
250 мВп-п~5 Вп-п 1 Гц...100 МГц
450 мВп-п~4 Вп-п 100 МГц...200 МГц
Связь между каналами,
копирование каналов
Девиация фазы
0° ~ 360°

Основные характеристики:

Тип дисплея
Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
Питание
100~240 В АСскз,50/60 Гц, CATII
Интерфейс
USB устройство, USB host
Потребляемая мощность
не более 18 Вт
Рабочая температура
0°C...40°C
Габаритные размеры
235 х 110 х 295 мм
Вес
3 кг







Комплект поставки:



  • прибор
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации (краткая инструкция)
