Генератор сигналов специальной формы AWG-4110

Панель управления генератора Актаком AWG-4110

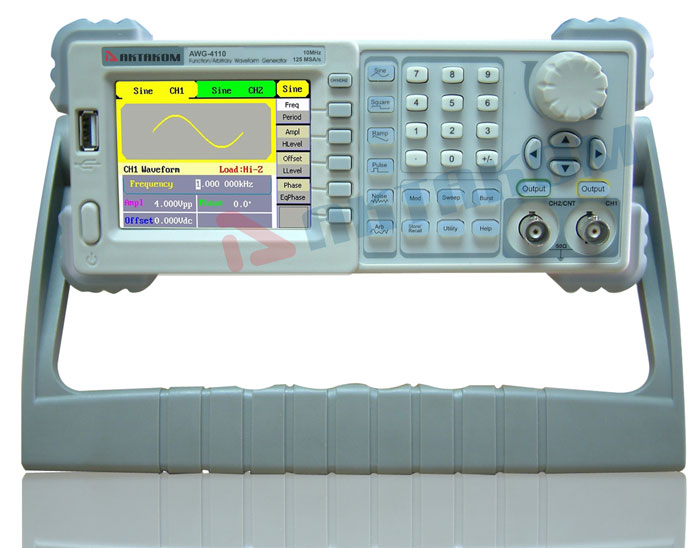

Генератор сигналов специальной формы AWG-4110
/images/all/3/14449/big/img_5.jpg
jijijij

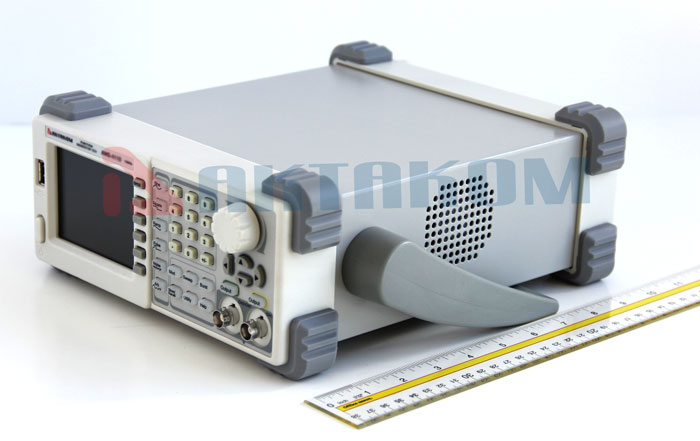

AWG-4110 Вид сбоку
/images/all/3/14449/big/img_14.jpg
AWG-4110 Вид сбоку

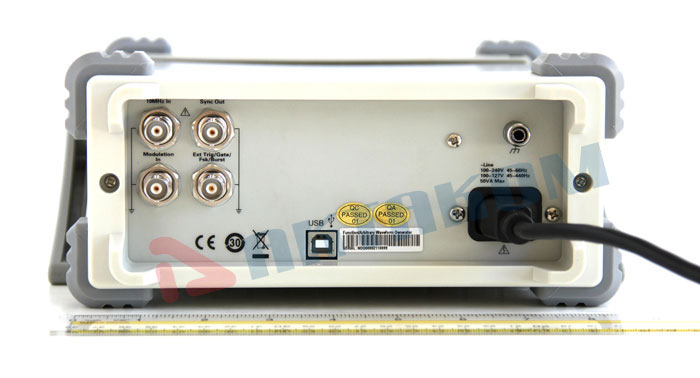

Генератор сигнало AWG-4110 Вид сзади
/images/all/3/14449/big/img_16.jpg
1

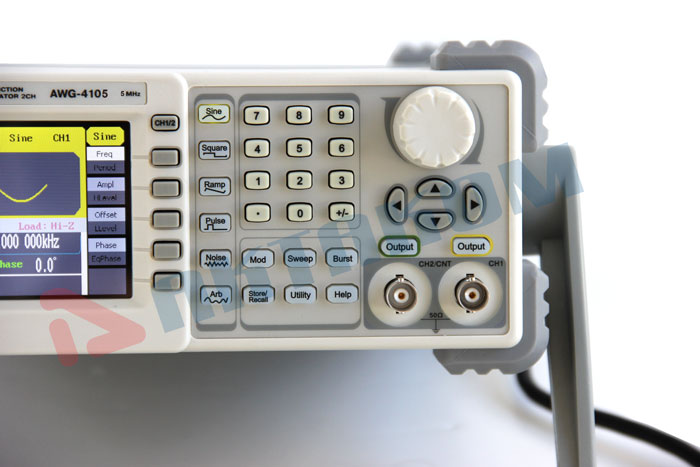

Панель управления генератора Актаком AWG-4110
/images/all/3/14449/big/img_18.jpg
1

снят с производства

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Актаком

Россия

	В наличии!
	Гарантия: 3 года
	Внесен в Госреестр СИ. Поверка дополнительно
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 478-03-00 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Описание товара:

Генератор AWG-4110- универсальный генератор стандартных (5 форм) и специальной форм сигналов (48 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…10 МГц (синус). Дискретизация 125 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 16К. Режимы модуляции АМ, ЧМ, ФМ, ЧМн, Амн, ШИМ. Режим качания частоты. Режим пачек импульсов. Цветной графический ЖК-дисплей с поддержкой формы. Интерфейс USB-host, USB -device. Встроенный частотомер до 200МГц, Габариты 229 х 105 х 281. Вес 2,8 кг.

Технические характеристики:

Характеристика		Значение
Максимальная выходная частота		10 МГц
Количество каналов		2
Форма сигнала		Синусоидальный, прямоугольный, треугольный, импульсный, белый шум 48 типов специальной формы
Частотные характеристики
Диапазон	синусоидальный сигнал	1 мкГц ~ 10 МГц
	прямоугольный сигнал	1 мкГц ~ 10 МГц
	импульсный сигнал	1 мкГц ~ 5 МГц
	пилообразный и треугольный сигнал	1 мкГц ~ 300 кГц
	пилообразный и треугольный сигнал	1 мкГц ~ 300 кГц				белый шум (Гаусс)	полоса 10 МГц (-3дБ)
	специальной формы	1 мкГц ~ 5 МГц
	Разрешение по частоте		1 мкГц
Точность установки (18°C ~ 28°C)		50 ppm (90 дней), 100 ppm (1 год)
Синусоидальный сигнал
Коэффициент гармоник		CH1		CH2
Коэффициент гармоник		< >	> 1 Вп-п	< >	> 1 Вп-п
DC-1 МГц		-55 дБн	-45 дБн	-55 дБн	-45 дБн
1 МГц - 5 МГц		-55 дБн	-40 дБн	-55 дБн	-40 дБн
5 МГц - 25 МГц		-50 дБн	-35 дБн	-50 дБн	-35 дБн
Общие гармонические искажения		<0.2% >
Негармонические искажения		< >
Фазовый шум		-108 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада		< >
Выброс		< >
Коэф.заполнения	1 мГц ~ 10 MГц	20% ~ 80%
	10 мГц ~ 20 MГц	40% ~ 60%
	20 мГц ~ 25 MГц	50%
Ассиметрия		1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения)
Джиттер		6 нс +0,1% от периода (1 кГц, 1 Вп-п)
Треугольный сигнал
Нелинейность		< >
Симмметрия		0 ~ 100%
Импульсный сигнал
Длительность импульса		20 нс ~ 2000 с , разрешение 1 нс
Время нарастания/спада		< >
Выброс		< >
Джиттер		6 нс +100 ppm от периода
Специальная форма
Максимальное количество точек участвующих в формировании сигнала		16 К
Вертикальное разрешение		14 бит
Частота дискретизации		125 Мвыб/сек
Время нарастания/спада		< >
Джиттер (СКЗ)		6 нс + 30 ppm
Сохранение в энергонезависимую память		10форм

Характеристики выхода:

Канал (выход)	CH1	CH2
Амплитуда	2 мВп-п -10 Вп-п (50 Ом, <10 > 2 мВп-п - 5 Вп-п (50 Ом, >10 МГц) 4 мВп-п ~ 20 Вп-п (высокий импеданс) <10 > 4 мВп-п - 10 Вп-п (высокий импеданс) > 10MГц）	2 мВп-п - 3 Вп-п (50 Ом) 4 мВп-п ~ 6 Вп-п (высокий импеданс)
Вертиакальное разрешение(100 кГц, синус)	±(1 %+1 мВп-п)	±(1 %+ 1 мВп-п)
Неравномерность АЧХ (синус, 5 Вп-п)	0.1 дБ (<100 > 0.15 дБ (100 кГц ~ 5 МГц) 0.3 дБ (>5 МГц)

DC смещение:

Канал (выход)	CH1	CH2
Диапазон (DC)	5 В (50 Ом) 10 В (высокий импеданс)	1.5 В (50 Ом) 3 В (высокий импеданс)
Погрешность	± (1%+1 мВ)

Выходной разъем:

Канал (выход)	CH1	CH2
Импеданс	50 Ом	50 Ом
Защита	защита от короткого замыкания	защита от короткого замыкания

AM Модуляция (CH1/CH2):

Несущая	синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник	Внутренний/Внешний
Модулирующий сигнал	синус, прямоугольный, пила, белый шум, специальной (2 мГц ~ 20 кГц)
Коэффициент модуляции	0% ~ 120%

ЧМ Модуляция (CH1/CH2):

Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний/Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц)
Девиация частоты	0 ~ 2.5 МГц

ФМ Модуляция (CH1/CH2):

Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний/Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц)
Девиация	0 ~ 360°

Частотная манипуляция (CH1/CH2):

Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний/Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц)

Амплитудная манипуляция (CH1/CH2):

Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний/Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц)

ШИМ модуляция(CH1/CH2):

Частота	500 мкГц ~ 20 кГц
Источник	Внутренний/Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Внешний	-6 В ~+6 В (соответствует глубине модуляции 0%~100%)

Режим свипирования (качания)(CH1/CH2):

Форма	синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Закон	линейный/логарифмический
Направление	Вверх/Вниз
Время свипирования	1 мс ~ 500 с + 0.1%
Источник запуска	Ручной, внешний, внутренний

Режим пачек импульсов(CH1/CH2):

Форма	синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Тип	Количество импульсов: 1 ~ 50000 , непрерывный, стробированный
Начальная/Конечная фаза	0° ~ 360°
Время стояния	1 мс ~ 500 с + 0.1%
Стробированный запуск	Внешний запуск
Источник запуска	Ручной, внешний, внутренний

Разъемы на передней панели:

Внешняя модуляция	±6 Вп-п (5 кОм входной импеданс)
Внешний запуск	TTL уровень

Вход запуска:

Уровень	TTL
Скорость нарастания	> 100 нс
Входной импеданс	> 10 К, DC связь
Время отклика	свипирование:< >
Режим пачек	< >

Выход запуска:

Уровень	TTL
Длительность импульса	> 400 нс
Выходной импеданс	> 50 Ом
Максимальная частота	1 МГц

SYNC выход:

Уровень	TTL
Длительность	> 50 нс
Входной импеданс	> 50 Ом
Максимальная частота	2 МГц

Частотомер:

Измеряемый параметр	Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон	Один канал: 100 мГц ~ 200 МГц
Разрешение по частоте	6 разрядов/с
Диапазон амплитуд и чувствительность (немодулированный сигнал)
Авто	1 Гц ~ 200 MГц		200 мВп-пp ~ 5 Вп-п
Ручной	DC связь	DC диапазон девиации	+1.5 В dc
		100 мГц ~ 100 МГц	20 мВскз ~ +5 Вac+dc
		100 МГц ~ 200 МГц	40 мВскз ~ +5 Вac+dc
	AC связь	1 Гц ~ 100 МГц	50 мВскз ~ +5 Вac+dc
		100 МГц ~ 200 МГц	100 мВскз ~ +5 Вac+dc
Длительность импульса и коэффициент заполнения	1 Гц ~ 10 МГц (100 мВп-п ~ 10 Вп-п)
Параметры входа	Входной импеданс		1 МОм
	Тип свяи		AC, DC
	Чувствительность		Три уровня: низкий, средний, высокий
Система запуска	Уровень запуска: ±3 В (0.1 %~ 100%)
	Разрешение: 6 мВ
	Установка уровня: ручной/автоматический

Основные характеристики:

Тип дисплея	Жидкокристаллический, 3.5" TFT, 320 х 240
Интерфейс	USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN
Питание	100~240 В АСскз，45~440 Гц, CATII
Потребляемая мощность	не более30 Вт
Рабочая температура	0°C...50°C
Габаритные размеры	229 х 105 х 281 мм
Вес	2,8 кг. Габариты в упаковочной таре 230х200х430 мм, вес 3,8 кг.

Комплект поставки:

Генератор сигналов
Кабель питания
Руководство по эксплуатации
