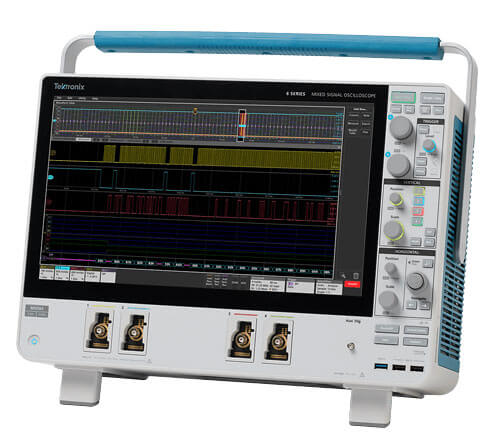

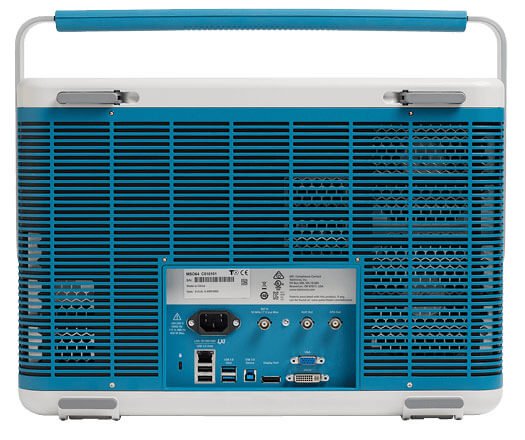

Описание осциллографа MSO серии 6:
Прибор с возможностью расширения полосы пропускания от 1 ГГц до 8 ГГц может обеспечить диагностику и проверку имеющихся и будущих высокоскоростных устройств. Измерения выполняются с высокой точностью, низким уровнем шумов и частотой дискретизации 25 Гвыб/с на канал, при этом частота дискретизации не ухудшается при переключении каналов.
Самый низкий уровень шума при высокой чувствительности:
Изучение ранее неразличимых сигналов.
- Самый низкий уровень шумов на входе получен за счёт новых входных специализированных ИС TEK061.
- Разрешение 12 бит при полосе 4 ГГц с повышением до 16 бит при полосе 200 МГц
Узнайте 6 причин для выбора осциллографа MSO Серии 6:
- Производительность – полоса пропускания / частота дискретизации
- Низкий шум / высокое разрешение
- Уникальный интерфейс пользователя
- Измерения и анализ
- Универсальность пробников
- Обновления и дополнения
Упрощение расширенных измерений и анализа:
Простое и быстрое определение характеристик джиттера в сигналах последовательных шин и тактовых импульсах с частотой несколько ГГц. Введение статистических методов в повседневные операции при помощи встроенных расширенных измерений. Например, можно использовать одну и ту же операцию перетаскивания для анализа джиттера или расширенного анализа систем питания при часто повторяющихся измерениях времени нарастания и среднеквадратического значения.
- Расширенный анализ дрожания фазы
- Расширенный анализ электропитания
- Отладка и анализ памяти
- Тестирование высокоскоростных последовательных устройств на соответствие стандартам
- Автоматические измерения и анализ тенденций
- Просмотр спектра на экране частотного домена
Пробники как залог точности измерения сигнала:
Полную универсальность прибора обеспечивают четыре входа FlexChannel®. Измерения осуществляются при помощи входящих в поставку пробников с коэффициентом ослабления 10x и полосой 1 ГГц. Для измерений можно использовать активные несимметричные или дифференциальные пробники, либо новые пробники TriMode, объединяющие в себе функции двух вышеперечисленных. Число исследуемых сигналов можно увеличить путём подключения на каждый вход пробника TLP058, превращающего один канал в 8 цифровых, и использования до 32 цифровых каналов.
- Входная нагрузка 1 МОм и 50 Ом
- Четыре пассивных пробника с полосой 1 ГГц и низкой нагрузкой, входящие в комплект поставки
- Новые пробники TriMode серии TDP7700 с полосой пропускания 4, 6 и 8 ГГц
- Новые несимметричные и дифференциальные пробники TAP4000 и TDP4000 с полосой пропускания 4 ГГц
Высокая достоверность результатов:
Входные каналы
4 входа FlexChannel.
На каждый вход FlexChannel через пробник TLP058 может поступать 1 аналоговый или 8 цифровых логических сигнала
Полоса пропускания 1
1, 2,5, 4, 6 или 8 ГГц
Частота дискретизации
25 Гвыб/с на всех аналоговых/цифровых каналах
Длина записи 1
До 250 млн точек на всех аналоговых и цифровых каналах
Генератор сигналов 1
Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы
Цифровой вольтметр 2
4 разряда
Частотомер сигналов запуска 2
8 разрядов
Дисплей
Диагональ 15,6 дюйма (385 мм)
TFT, цветной, высокая чёткость (1920 x 1080) Ёмкостный сенсорный дисплей (с жестовым управлением)
Добавление функций или повышение производительности при необходимости:
- Расширение полосы пропускания до 8 ГГц
- Увеличение длины записи до 250 млн точек на каждый канал
- Добавление логических пробников для увеличения числа цифровых каналов до 32
- Добавление операционной системы Windows 10
- Добавление генератора сигналов произвольной формы/ стандартных функций
- Добавление расширенного анализа: запуск по сигналам последовательных шин/декодирование сигналов, анализ систем питания, джиттера, отладка и анализ памяти, автоматическое тестирование на соответствие стандартам
Дальнейшее совершенствование осциллографов за счёт новых функций и опций:
НОВЫЕ опции:
- Измерения сигналов с шин памяти DDR3 и LPDDR3
- Тестирование на соответствие стандарту 10/100/1000BASE-T Ethernet
- Тестирование на соответствие Ethernet NBASE-T
- Тестирование на соответствие Ethernet XGBT
- Тестирование на соответствие стандарту MIPI D-PHY 1.2
- Декодирование и анализ сигналов с шин I3C
Бесплатное обновление функций прибора при установке опций расширенного анализа:
- К опции Расширенные измерения и анализ источников питания (6-PWR) добавляется построение графиков Боде и измерения коэффициента подавления нестабильности питания при помощи встроенного генератора сигналов произвольной формы и стандартных функций (опция 6-AFG)
- К опции Запуск по сигналам автомобильных последовательных шин и анализ устройств (опц. 6-SRAUTO) добавлено декодирование символов CAN-dbc
- К опции Тестирование на соответствие стандарту Ethernet (опц. 6-CMENET) добавлены новые измерения сигналов 10/100BASE-T
Бесплатное обновление на всех приборах:
- Просмотр спектра — экраны спектра для каждого аналогового входного канала с независимыми элементами управления для временного и частотного домена
- Неподвижная/перемещаемая координатная сетка, на выбор пользователя
- Разные цвета сигналов, выбираемые пользователем
Комплект поставки:
- 4 пассивных пробника TPP1000 с низкой ёмкостью, полоса пропускания 1 ГГц
- Гарантия 1 год на пробники, включенные в комплект поставки
- Гарантия 3 года на прибор
- Мышь, шнур питания и передняя крышка с присоединенной сумкой для принадлежностей
- В печатном руководстве по установке описаны меры техники безопасности и основные операции
- Полная интегрированная справка в Интернете
- Отслеживаемый сертификат
Модели:
| Модель | Полоса пропускания аналогового тракта | Частота дискретизации | Длина записи | Количество аналоговых каналов | Цифровые каналы | Выход генератора функций |
|---|
| MSO64 |
От 1 до 8 ГГц
|
25 Гвыб/с
|
От 62,5 до 250 млн точек
|
4
|
До 32 (по заказу)
|
1 (optional)
|
