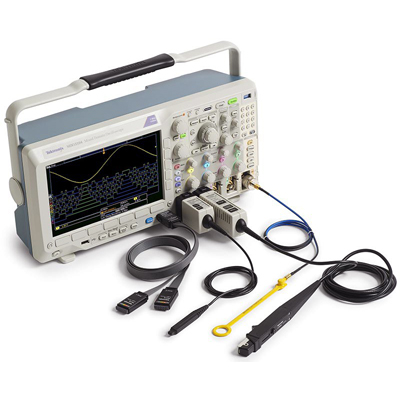

Цифровой осциллограф с анализатором спектра MDO3022 - прибор, который может быть очень полезен при проектировании и отладке современных комплексных электронных систем.
Этот осциллограф объединяет в себе шесть приборов: анализатор спектра, генератор сигналов произвольной формы и стандартных функций, логический анализатор, анализатор протоколов и цифровой вольтметр/частотомер. MDO3022 можно конфигурировать под собственные задачи и обновлять. Предусмотрена возможность добавления функций и выбора характеристик.
Осциллограф
Анализатор спектра
в стандартной конфигурации: от 9 кГц до верхней границы полосы пропускания осциллографа;
опция: от 9 кГц до 3 ГГц;
Генерация сигналов произвольной формы и стандартных функций (опционально)
Логический анализатор (опциональный)
Анализатор протоколов (опциональный)
Цифровой вольтметр (бесплатно при регистрации прибора)
Анализ спектра
Генерация сигналов произвольной формы и стандартных функций
Разработка и тестирование систем со смешанными сигналами
Анализ протоколов
Цифровой вольтметр и частотомер
Возможность полного обновления
Число аналоговых каналов | 2 | ||||
Аналоговая полоса пропускания | 200 МГц | ||||
Время нарастания (скорость развертки 10 мВ/дел. при входной нагрузке 50 Ом) | 2 нс | ||||
Частота дискретизации (1 канал) | 2,5 Гвыб./с | ||||
Частота дискретизации (2 канала) | 2,5 Гвыб./с | ||||
Частота дискретизации (4 канала) | 2,5 Гвыб./с | ||||
Длина записи (1 канал) | 10 млн. точек | ||||
Длина записи (2 канала) | 10 млн. точек | ||||
Длина записи (4 канала) | 10 млн. точек | ||||
Цифровые каналы с опцией MDO3MSO | 16 | ||||
Выходные сигналы генератора сигналов произвольной формы и стандартных функций с опцией MDO3AFG | 1 | ||||
Число каналов анализатор спектра | 1 | ||||
Стандартный диапазон частот анализатора спектра | от 9 кГц до 200 МГц | ||||
Диапазон частот анализатора спектра с опцией MDO3SA | от 9 кГц до 3 ГГц | ||||
Система вертикального отклонения аналоговых каналов | |||||
Аппаратное ограничение полосы пропускания | 20 МГц | ||||
Режимы входа | переменный ток, постоянный ток | ||||
Входное сопротивление | 1 МОм ±1%, 50 Ом ±1%, 75 Ом ±1%; 75 Ом отсутствует в моделях с полосой пропускания 1 ГГц | ||||
Диапазон входной чувствительности | 1 МОм | от 1 мВ/дел. до 10 В/дел. | |||
50 Ом, 75 Ом | от 1 мВ/дел. до 1 В/дел. | ||||
Разрешение по вертикали | 8 бит (11 бит в режиме высокого разрешения) | ||||
Максимальное входное напряжение | 1 МОм | 300 В ср. кв. (КАТ II) с пиковыми значениями ≤ ±425 В | |||
50 Ом, 75 Ом | 5 Вср. кв. с пиковыми значениями ≤ ±20 В | ||||
Погрешность усиления постоянного напряжения | ±1,5% при чувствительности не менее 5 мВ/дел., увеличивается со скоростью 0,10%/°C при температуре выше 30 °C | ||||
±2,0% при чувствительности 2 мВ/дел., увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C | |||||
±2,5% при чувствительности 1 мВ/дел., увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C | |||||
±3,0% при переменном коэффициенте усиления, увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C | |||||
Развязка между каналами | Для двух любых каналов с одинаковой чувствительностью по вертикали – ≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц до верхней границы полосы пропускания | ||||
Диапазон смещения | |||||
Чувствительность по вертикали (В/дел.) | Входное сопротивление 1 МОм | Входное сопротивление 50 Ом, 75 Ом | |||
от 1 мВ/дел. до 50 мВ/дел. | ±1 В | ±1 В | |||
от 50,5 мВ/дел до 99,5 мВ/дел. | ±0,5 В | ±0,5 В | |||
от 100 мВ/дел. до 500 мВ/дел. | ±10 В | ±10 В | |||
от 505 мВ/дел. до 995 мВ/дел. | ±5 В | ±5 В | |||
от 1 В/дел. до 5 В/дел. | ±100 В | ±5 В | |||
Система вертикального отклонения цифровых каналов (требуется опция MDO3MSO) | |||||
Параметр | Значение | ||||
Число входных каналов | 16 цифровых каналов (D15 – D0) | ||||
Пороги | Общая настройка для группы из 8 каналов | ||||
Выбор значений порогов | ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяется пользователем | ||||
Диапазон значений порогов, настраиваемых пользователем | от -15 В до +25 В | ||||
Максимальное входное напряжение | от -20 до +30 В | ||||
Погрешность установки порога | ±(100 мВ + 3% от установленного порога) | ||||
Максимальный динамический диапазон входного сигнала | 50 Впик.-пик. (зависит от установленного порога) | ||||
Минимальный размах напряжения | 500 мВ | ||||
Входное сопротивление | 101 кОм | ||||
Входная емкость пробника | 8 пФ | ||||
Разрешение по вертикали | 1 бит | ||||
Система горизонтального отклонения аналоговых каналов | |||||
Параметр | Значение | ||||
Диапазон скорости развертки | от 1 нс/дел. до 1000 с/дел. | ||||
Максимальная продолжительность захвата при максимальной частоте дискретизации (все каналы/половина каналов) | 4/4 мс | ||||
Диапазон задержки развертки | от -10 делений до 5000 с | ||||
Диапазон компенсации сдвига фаз между каналами | ±125 нс | ||||
Погрешность генератора развертки | ±10 х 10 -6 в любом интервале ≥1 мс | ||||
Система горизонтального отклонения цифровых каналов (требуется опция MDO3MSO): | |||||
Максимальная частота дискретизации (основной режим) | 500 Мвыб./с (разрешение 2 нс) | ||||
Максимальная длина записи (основной режим) | 10 млн. точек | ||||
Максимальная частота дискретизации (режим MagniVu) | 8,25 Гвыб./с (разрешение 121,2 пс) | ||||
Максимальная длина записи (режим MagniVu) | 10 000 точек с центрированием относительно точки запуска | ||||
Минимальная обнаруживаемая длительность импульса (тип.) | 2 нс | ||||
Сдвиг фаз между каналами (тип.) | 500 пс | ||||
Максимальная частота переключения входа | 250 МГц (Максимальная частота синусоидального сигнала, точно воспроизводимого в виде меандра. Необходим короткий удлинитель земли в каждом канале. Это максимальная частота при минимальной амплитуде сигнала. При больших амплитудах можно получить большую частоту переключения.) | ||||
Вход анализатора спектра | |||||
Полоса захвата | 200 МГц | ||||
Span | 9 kHz – 100 MHz | ||||
Полоса разрешения | от 20 Гц до 150 МГц, настройка с кратностью шага 1-2-3-5 | ||||
Опорные уровни | от -130 до +20 дБм, шаг 5 дБм | ||||
Вертикальная шкала | Цена деления вертикальной шкалы от 1 дБ/дел. до 20 дБ/дел. с кратностью шага 1-2-5 | ||||
Положение по вертикали | от -100 дел. до +100 дел. (отображается в дБ) | ||||
Единицы измерения по вертикали | дБм, дБмВ, дБмкВ, дБмкВт, дБмА, дБмкА | ||||
Отображаемый средний уровень шума (DANL) | от 9 кГц до 50 кГц | < > | |||
от 50 кГц до 5 МГц | < > | ||||
от 5 МГц до 2 ГГц | < > | ||||
от 2 ГГц до 3 ГГц | < > | ||||
Отображаемый средний уровень шума при подключенном предусилителе TPA-N-PRE. Предусилитель в режиме автом., опорный уровень -40 дБм | от 9 кГц до 50 кГц | < > | |||
от 50 кГц до 5 МГц | < > | ||||
от 5 МГц до 2 ГГц | < > | ||||
от 2 ГГц до 3 ГГц | < > | ||||
Паразитные составляющие | 2 Гармонические искажения 2-го порядка (>100 МГц) | < > | |||
3 Гармонические искажения 3-го порядка (>100 МГц) | < > | ||||
2 Гармонические искажения 2-го порядка (>15 МГц) | < > | ||||
3 Гармонические искажения 3-го порядка (>15 МГц) | < > | ||||
Остаточные составляющие | < > | ||||
На частоте 2,5 ГГц | <-67 > | ||||
На частоте 1,25 ГГц | <-76 > | ||||
Перекрёстные помехи в анализаторе спектра от каналов осциллографа | частота на входе ≤800 МГц | < > | |||
частота на входе от >800 МГц до 2 ГГц | < > | ||||
Фазовый шум на частоте 1 ГГц (немодулированный сигнал) | 10 кГц | < > | |||
100 кГц | < > | ||||
1 МГц | < > | ||||
Погрешность измерения уровня (Опорный уровень от 10 дБм до -15 дБм. Входной уровень изменяется от опорного уровня на 40 дБм в сторону уменьшения. Спецификации без учета погрешности рассогласования.) | от +18 до +28 °C < > |
||||
Выход за пределы рабочего диапазона | < > | ||||
Погрешность измерения уровня при подключенном предусилителе TPA-N-PRE (Режим предусилителя установлен на “Auto” (Автом.). От установленного опорного уровня 10 дБм до -40 дБм. Входной уровень изменяется от опорного уровня на 30 дБм в сторону уменьшения. Спецификации без учета погрешности рассогласования.) | от +18 до +28 °C < > |
||||
Выход за пределы рабочего диапазона | < > | ||||
Погрешность измерения частоты | ±(([погрешность опорной частоты] x [Частота маркера]) + (полоса обзора/750 + 2)) Гц; погрешность опорной частоты = 10х10-6 (10 Гц/МГц) | ||||
Максимальный рабочий уровень входного сигнала | |||||
Средняя долговременная мощность | +20 дБм (0,1 Вт) | ||||
Максимальный безопасный уровень постоянного напряжения | ±40 В пост.тока | ||||
Максимальная безопасная мощность (немодулир. сигнал) | +33 дБм (2 Вт) | ||||
Максимальная безопасная мощность (импульс) | +45 дБм (32 Вт) при длительности импульса <10 > | ||||
Максимальный рабочий входной уровень при подключенном предусилителе TPA-N-PRE | Средняя долговременная мощность | +20 дБм (0,1 Вт) | |||
Максимальный безопасный уровень постоянного напряжения | ±20 В пост.тока | ||||
Максимальная безопасная мощность (немодулир. сигнал) | +30 дБм (1 Вт) | ||||
Максимальная безопасная мощность (импульс) | +45 дБм (32 Вт) при длительности импульса <10 > | ||||
Типы трасс в частотной области | нормальная, усреднение, удержание максимума, удержание минимума | ||||
Методы обнаружения | положительный пик, отрицательный пик, усреднение, выборка | ||||
Автоматические маркеры | Идентификация от 1 до 11 пиков на основе значений регулируемого пользователем порога и двойного размаха. | ||||
Ручные маркеры | Два ручных маркера используются для индикации частоты, амплитуды, плотности шума и фазового шума | ||||
Маркеры | Считывание показаний в режиме "Absolute" или "Delta" | ||||
Окно БПФ | |||||
Кайзера | 2.23 | ||||
Прямоугольное | 0.89 | ||||
Хемминга | 1.30 | ||||
Хеннинга | 1.44 | ||||
Блэкмана-Харриса | 1.90 | ||||
С плоской вершиной | 3.77 | ||||
Генератор сигналов произвольной формы и стандартных функций (требуется опция MDO3AFG): | |||||
Сигналы | Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, кардинальный синус (Sinc), функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус, кардиосигнал и произвольный сигнал. | ||||
Синусоидальный | |||||
Диапазон частот | от 0,1 Гц до 50 МГц | ||||
Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом | ||||
Неравномерность АЧХ | ±0,5 дБ, тип., на частоте 1 кГц (±1,5 дБ для амплитуд <20 > | ||||
Полный коэффициент гармоник (тип.) | 1%, нагрузка 50 Ом | ||||
2% для амплитуды < > 10 МГц | |||||
3% для амплитуды < > 10 МГц | |||||
Динамический диапазон без паразитных составляющих | -40 дБн (Vпик-пик ≥ 0,1 В); -30 дБн (Vпик-пик ≤ 0,1 В), нагрузка 50 Ом | ||||
Прямоугольный/импульсный сигнал | |||||
Диапазон частот | от 0,1 Гц до 25 МГц | ||||
Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом | ||||
Коэффициент заполнения | от 10% до 90% или мин. длительность импульса 10 нс, выбирается большее | ||||
Разрешение коэффициента заполнения | 0.1% | ||||
Минимальная длительность импульса | 10 нс (тип.) | ||||
Время нарастания/спада | 5 нс, тип. (от 10% до 90%) | ||||
Разрешение длительности импульса | 100 пс | ||||
Глитч | < > | ||||
Асимметрия | ±1% ±5 нс, при коэффициенте заполнения 50% | ||||
Джиттер (ср. кв.TIE) | < > | ||||
Пилообразный/треугольный | |||||
Диапазон частот | от 1 Гц до 500 кГц | ||||
Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом | ||||
Коэффициент симметрии | от 0 % до 100 % | ||||
Разрешение симметрии | 0.1% | ||||
0 Гц | |||||
Диапазон уровней | ±2,5 В в режиме с высоким импедансом; ±1,25 В при входном сопротивлении 50 Ом | ||||
Шум | |||||
Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом | ||||
Разрешение амплитуды | от 0% до 100%, шаг 1% | ||||
Кардинальный синус (Sinc) | |||||
Диапазон частот | от 0,1 Гц до 2 МГц | ||||
Диапазон амплитуды | от 20 мВпик-пик до 3,0 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,5 Впик-пик, нагрузка 50 Ом | ||||
Функция Гаусса | |||||
Диапазон частот | от 0,1 Гц до 5 МГц | ||||
Диапазон амплитуды | от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом | ||||
Функция Лоренца | |||||
Диапазон частот | от 0,1 Гц до 5 МГц | ||||
Диапазон амплитуды | от 20 мВпик-пик до 2,4 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,2 Впик-пик при нагрузке 50 Ом | ||||
Экспоненциальное нарастание/спад | |||||
Диапазон частот | от 0,1 Гц до 5 МГц | ||||
Диапазон амплитуды | от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом | ||||
Функция гаверсинуса | |||||
Диапазон частот | от 0,1 Гц до 5 МГц | ||||
Диапазон амплитуды | от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом | ||||
Кардиосигнал | |||||
Диапазон частот | от 0,1 Гц до 500 кГц | ||||
Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом | ||||
Произвольная форма | |||||
Объем памяти | от 1 до 128 КБ | ||||
Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом | ||||
Частота повторения | от 0,1 Гц до 25 МГц | ||||
Частота дискретизации | 250 Мвыб./с | ||||
Погрешность частоты | |||||
Синусоидальный и пилообразный сигналы | 130 х 10-6 (частота < > | ||||
50 х 10-6 (частота ≥ 10 кГц) | |||||
Прямоугольный и импульсный сигналы | 130 х 10-6 (частота < > | ||||
50 х 10-6 (частота ≥ 10 кГц) | |||||
Разрешение | 0,1 Гц или 4 разряда; выбирается большее | ||||
Погрешность амплитуды | ±[ (1,5%от установленной амплитуды от пика до пика) + (1,5% от установленного постоянного смещения) + 1 мВ ] (частота = 1 кГц) | ||||
Постоянное смещение | |||||
Диапазон постоянного смещения | ±[2,5 В – (амплитуда сигнала)/2] в режиме с высоким импедансом; ±[1,25 – (амплитуда сигнала)/2 ], нагрузка 50 Ом | ||||
Разрешение постоянного смещения | 1 мВ в режиме с высоким импедансом; 500 мкВ при входном сопротивлении 50 Ом | ||||
Погрешность смещения | ±[(1,5% от установленного абсолютного постоянного смещения) + 1 мВ]; увеличивается на 3 мВ при каждом повышении температуры на 10 °C, начиная от +25 °C | ||||
Цифровой вольтметр и частотомер | |||||
Источник | канал 1, канал 2 | ||||
Типы измерений | Среднеквадратическое значение переменной составляющей, постоянная составляющая, сумма постоянной составляющей и среднеквадратического значения переменной составляющей (показания в вольтах или амперах); частота Разрешение |
||||
Разрешение | Перем. напряжение, пост. напряжение: 4 разряда | ||||
Частота: 5 разрядов | |||||
Погрешность частоты | 10-6 | ||||
Скорость измерений | 100 измерений/с; измерения на экране обновляются 4 раза в секунду | ||||
Автоматический выбор параметров системы вертикального отклонения | Автоматическая настройка параметров по вертикали для максимального динамического диапазона измерений; доступна для любого источника, не связанного с системой запуска | ||||
Графическое представление результатов измерения | Графическое отображение минимального, максимального и текущего значений и прокрутка значений в 5-секундном интервале | ||||
Программное обеспечение | |||||
ПО OpenChoice® Desktop | Обеспечивает быстрое и простое взаимодействие осциллографа с компьютерами, работающими под управлением Windows, через интерфейс USB или LAN. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана. В состав этого ПО входят панели инструментов Word и Excel, позволяющие автоматизировать захват и передачу данных и снимков экрана в Word и Excel для быстрого составления отчетов и дальнейшего анализа. | ||||
Драйвер IVI | Обеспечивает стандартный интерфейс программирования приборов для распространенных программных пакетов, таких как LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB. | ||||
Веб-интерфейс e*Scope® | Позволяет управлять осциллографом по сети через стандартный обозреватель интернета. Просто введите IP адрес или сетевое имя осциллографа, и в обозревателе откроется страница управления. Передайте и сохраните настройки, осциллограммы, измерения и снимки экрана или оперативно измените настройки осциллографа непосредственно на странице управления. | ||||
Веб-интерфейс LXI Core 2011 | Обеспечивает подключение к осциллографу через стандартный браузер путем ввода IP адреса или сетевого имени осциллографа в адресную строку браузера. Веб-интерфейс позволяет контролировать состояние и конфигурацию прибора, проверять и изменять настройки сети, а также управлять осциллографом с помощью ПО e*Scope®. Алгоритм работы интерфейса соответствует спецификациям LXI Core 2011, версия 1.4. | ||||
Характеристики дисплея | |||||
Тип дисплея | цветной дисплей с диагональю 9 дюймов (229 мм) | ||||
Разрешение дисплея | 800 × 480 (WVGA) | ||||
Интерполяция | Кардинальный синус (Sinс) | ||||
Представление сигналов | Векторы, точки, переменное послесвечение, бесконечное послесвечение | ||||
Цветовые палитры для режима захвата FastAcq | Температурная, спектральная, нормальная, инвертированная | ||||
Координатная сетка | Полная, сетка, сплошная, перекрестие, рамка, IRE и мВ. | ||||
Формат | YT, XY и одновременно XY/YT | ||||
Максимальная скорость захвата | >235 000 осциллограмм/с в режиме FastAcq для моделей с полосой пропускания от 100 МГц до 500 МГц | ||||
Порты ввода/вывода | |||||
Высокоскоростной хост-порт USB 2.0 | Поддерживает USB накопители, принтеры и клавиатуру. По одному порту на передней и задней панелях прибора. | ||||
Порт ведомого устройства USB 2.0 | Расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488) и непосредственную печать на принтерах, совместимых с технологией PictBridge. | ||||
Печать | Для печати используется сетевой принтер, принтер, совместимый с технологией PictBridge, или принтер, поддерживающий печать сообщений электронной почты. Примечание: В принтере используется ПО, разработанное OpenSSL Project для использования в OpenSSL Toolkit. | ||||
Порт LAN | Розетка RJ-45, поддерживает стандарт 10/100/1000Base-T | ||||
Выход видеосигнала | Розетка DB-15, позволяет выводить изображение с экрана осциллографа на внешний монитор или проектор. Разрешение XGA | ||||
Вспомогательный вход | Разъем BNC на передней панели | Входное сопротивление, 1 МОм | |||
Максимальное входное напряжение | 300 Вср. кв. (КАТ II) с пиковыми значениями ≤ ±425 В | ||||
Напряжение и частота на выходе компенсатора пробника (контакты на передней панели) | Амплитуда | от 0 до 2,5 В | |||
Частота | 1 кГц | ||||
Вспомогательный выход (разъем BNC на задней панели) | VOUT (высокий уровень): ≥2,5 В без нагрузки, ≥0,9 В с нагрузкой 50 Ом | ||||
VOUT (низкий уровень): ≤0,7 В при выходном токе ≤4 мА; ≤0,25 В с нагрузкой 50 Ом | |||||
Замок Кенсингтона | Гнездо на задней панели для стандартного замка Кенсингтона. | ||||
Крепление VESA | Стандартные точки крепления VESA 75 мм (MIS-D 100) на задней панели прибора | ||||
Габариты и масса | |||||
Высота | 203,2 мм | ||||
Ширина | 416,6 мм | ||||
Глубина | 147,4 мм | ||||
Масса Нетто | 4,2 кг | ||||
Масса Брутто | 8,6 кг | ||||
Конфигурация для установки в стойку | 5U | ||||
Зазор для охлаждения | 51 мм с левой и с задней сторон прибора | ||||
Электромагнитная совместимость, условия окружающей среды и безопасность | |||||
Температура | |||||
Рабочая | от -10 ºC до +55 ºC (от +14 ºF до 131 ºF) | ||||
Хранение | от -40 ºC до +71 ºC (от -40 ºF до 160 ºF) | ||||
Относительная влажность | |||||
Рабочая |
Температура до +40 ºC, относительная влажность от 5% до 90% Температура от +40 ºC до +55 ºC, относительная влажность от 5% до 60% |
||||
Хранение |
Температура до +40 º, относительная влажность от 5% до 90% Температура от +40 ºC до +55 ºC, относительная влажность от 5% до 60% Температура от +55 ºC до +71 ºC, относительная влажность от 5% до 40%, без образования конденсата |
||||
Высота над уровнем моря | |||||
Рабочая | до 3000 м | ||||
Хранение | до 12 000 м | ||||
Нормативные документы | |||||
Электромагнитная совместимость | Директива совета EC 2004/108/EC | ||||
Безопасность | UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004, Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001, МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.0 |
ПОХОЖИЕ ТОВАРЫ
|
|||
