Комбинированный осциллограф MDO Серии 3

Комбинированный осциллограф MDO Серии 3При активации уникальной опции встроенного анализатора спектра осциллограф может выполнять анализ РЧ-сигналов.При активации уникальной опции встроенного анализатора спектра осциллограф может выполнять анализ РЧ-сигналов.

  • Комбинированный осциллограф MDO Серии 3

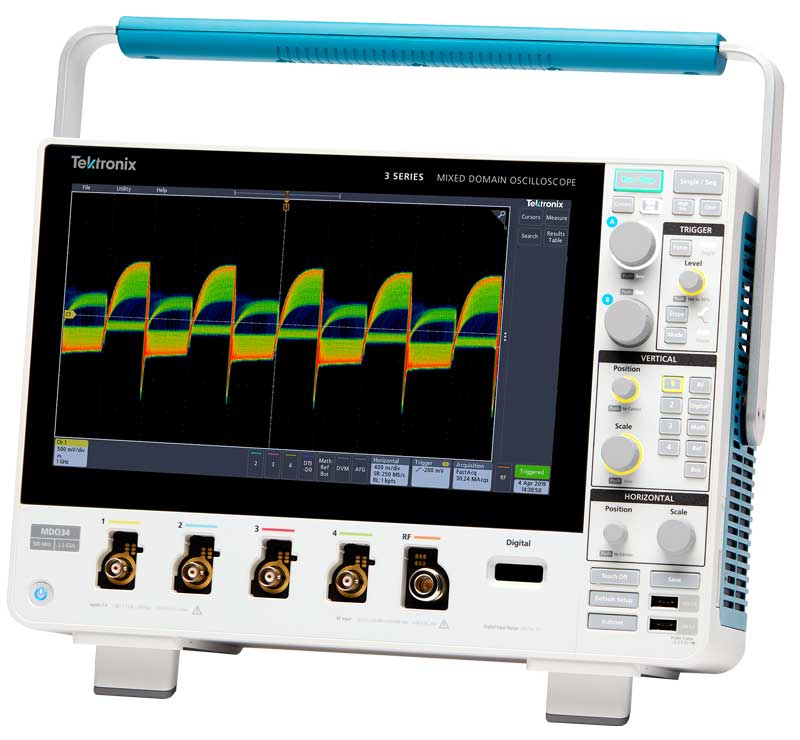

    /images/all/3/16795/big/img_5.jpg

    jijijij

    Комбинированный осциллограф MDO Серии 3

  • При активации уникальной опции встроенного анализатора спектра осциллограф может выполнять анализ РЧ-сигналов.

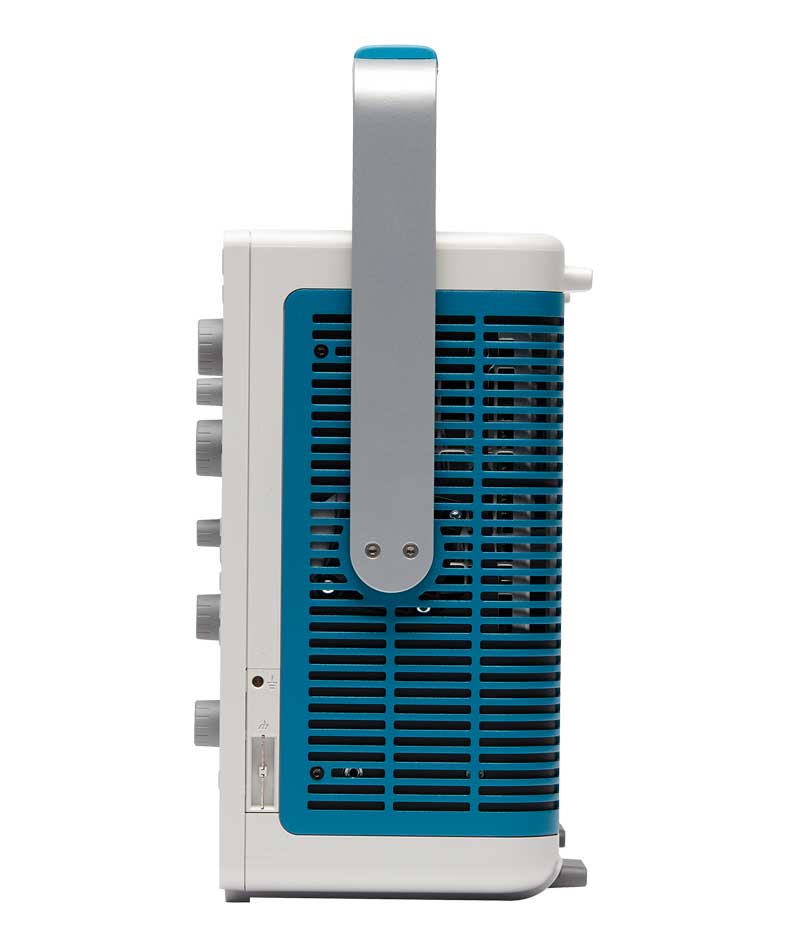

    /images/all/3/16795/big/img_14.jpg

    При активации уникальной опции встроенного анализатора спектра осциллограф может выполнять анализ РЧ-сигналов.

    При активации уникальной опции встроенного анализатора спектра осциллограф может выполнять анализ РЧ-сигналов.

  • При активации уникальной опции встроенного анализатора спектра осциллограф может выполнять анализ РЧ-сигналов.

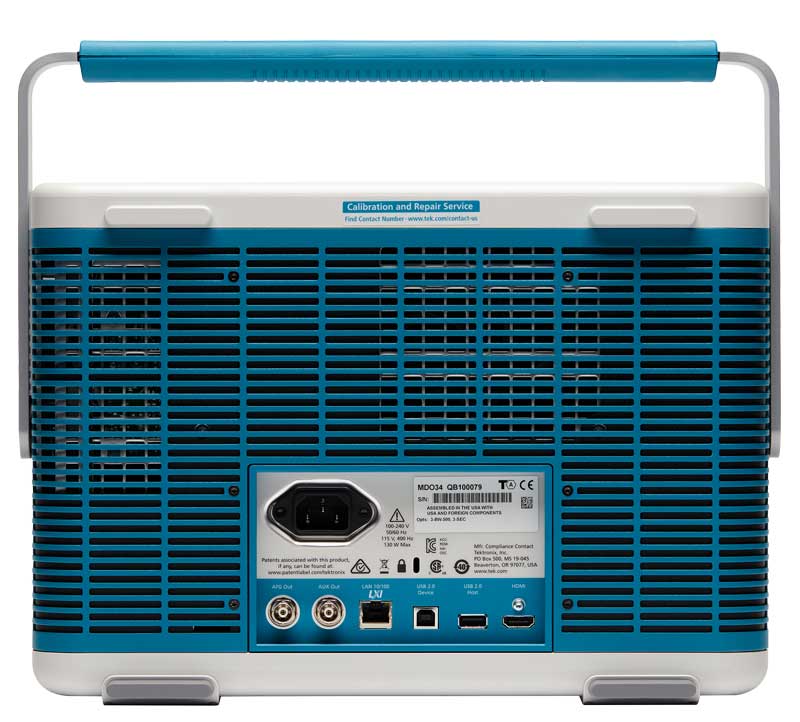

    /images/all/3/16795/big/img_16.jpg

    1

    При активации уникальной опции встроенного анализатора спектра осциллограф может выполнять анализ РЧ-сигналов.

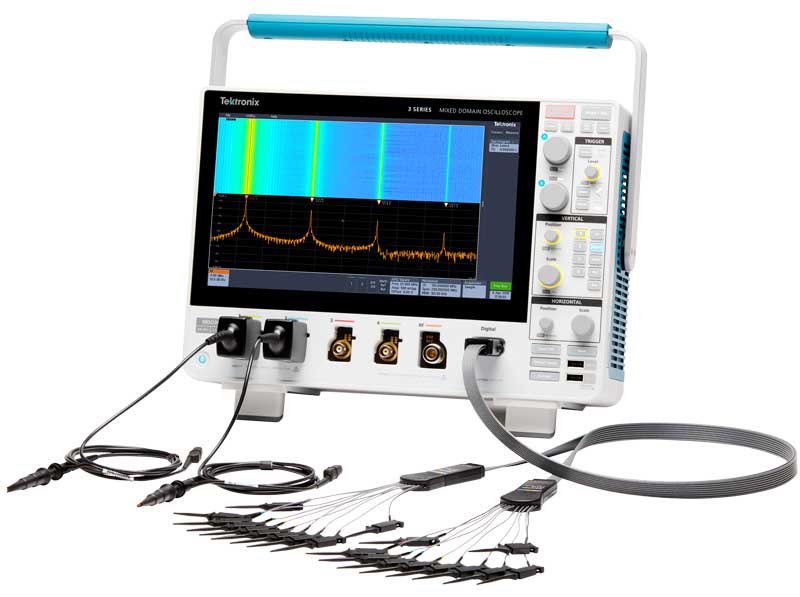

  • /images/all/3/16795/big/img_18.jpg

    1
ЦЕНА: от 415 910 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Tektronix


Страна производитель: США США

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание осциллографа MDO серии 3:

Это компактный портативный осциллограф с большим HD-дисплеем. Прибор оснащён инновационным интерфейсом с сенсорным управлением, ускоряющим обучение за счёт пошаговых инструкций. При активации уникальной опции встроенного анализатора спектра осциллограф может выполнять анализ РЧ-сигналов.



Самый большой дисплей для прибора этого класса и новаторский интерфейс пользователя:

Осциллограф MDO Серии 3, оснащённый таким же пользовательским интерфейсом с сенсорным управлением, как у новейших приборов Серии 5, а также наибольшим экраном с самой высокой чёткостью среди приборов такого класса, может выполнять все функции высококлассного осциллографа.

  • HD-дисплей с диагональю 11,6 дюйма
  • Ёмкостный сенсорный дисплей с жестовым управлением



Сочетание компактности и многофункциональности:

Несмотря на небольшую глубину — всего 15 см — осциллограф MDO Серии 3 обладает всеми необходимыми функциями. Это прибор с полным набором инструментов для проверки и диагностики сложных встроенных систем.

  • Частота дискретизации до 5 Гвыб/с на всех аналоговых каналах
  • Более 125 комбинаций запуска
  • Десятки автоматических измерений
  • Широкий выбор опций запуска и декодирования сигналов последовательных шин
  • Дополнительные 16 цифровых логических каналов
  • Опция встроенного анализатора спектра с полосой 1 ГГц или 3 ГГц
  • Опция генератора сигналов произвольной формы/функций с частотой до 50 МГц



Технические характеристики:

Число входных каналов

  • 2 или 4 аналоговых
  • 16 цифровых1
  • 1 анализатор спектра1

Полоса пропускания1

  • 100 МГц, 200 МГц, 350 МГц, 500 МГц или 1 ГГц

Частота дискретизации

  • 5 Гвыб/с (модель с полосой 1 ГГц), 2,5 Гвыб/с (все другие модели) на аналоговых каналах
  • До 8,25 Гвыб/с (при разрешении 121 пс) на цифровых каналах

Длина записи

  • 10 млн точек на всех каналах

Анализатор спектра1

  • 1 ГГц или 3 ГГц

Генератор сигналов1

  • Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы

Цифровой вольтметр2

  • 4-разрядный для измерения ср. кв. значения перем. напряжения, пост. напряжения и ср. кв. значения пост. + перем. напряжения

Частотомер для сигнала запуска2

  • Измерения частоты с разрешением 5 разрядов

Расширенный анализ1

  • Автоматическое измерение характеристик электропитания

Поддержка протоколов1

  • I2C, SPI
  • RS-232, RS-422, RS-485, UART
  • CAN, CAN FD, LIN, FlexRay
  • MIL-STD-1553, ARINC 429
  • I2S, LJ, RJ, TDM
  • USB 2.0

Дисплей

  • Диагональ 11,6 дюйма (295 мм)
  • Ёмкостный цветной сенсорный экран высокой чёткости (1920 x 1080)

Масса

  • 5,3 кг



Встроенный анализатор спектра:

Каким б ни был уровень подготовки пользователя анализатора спектра — от экспертного до базового — он сможет работать со встроенным анализатором спектра. В отличие от других осциллографов, использующих для анализа спектра быстрое преобразование Фурье, анализатор, встроенный в осциллограф Серии 3, работает с реальным спектром.



Отличия осциллографа Серии 3 от типового осциллографа с БПФ:

  • Опции встроенного анализатора спектра с полосой 1 ГГц или 3 ГГц
  • Единственный в отрасли встроенный аппаратный анализатор спектра
  • Сверхширокая полоса захвата — до 3 ГГц



Эффективная обновляемая конструкция:

Приобретая осциллограф, пользователи получают все инструменты отладки, требуемые для решения текущих задач, с возможностью добавления и расширения функций по мере необходимости.

  • Полоса пропускания до 1 ГГц
  • Цифровые каналы: добавление 16 цифровых каналов при активации опции MSO
  • Анализатор спектра с полосой до 3 ГГц
  • Цифровой вольтметр и частотомер активируются бесплатно при регистрации прибора
  • Генератор сигналов произвольной формы и функций
  • Расширенные функции анализа:
    • Запуск и декодирование сигналов последовательных шин
    • Автоматическое измерение характеристик электропитания



Рекомендуемый Tektronix комплект для вашей области применения:

Для эффективного начала работ необходимы правильно подобранные приборы. Чтобы ускорить тестирование и устранить проблемы, эксперты Tektronix сформировали для пяти основных областей применения комплекты принадлежностей, оптимальные для выполнения конкретных задач.

  • Силовая электроника
  • Целостность сигналов питания
  • Декодирование сигналов последовательных шин
  • Предварительное тестирование на соответствие требованиям по ЭМП
  • Встроенные беспроводные системы



Модели:

МодельПолоса пропускания аналогового трактаКоличество аналоговых каналовЦифровые каналыЧастота дискретизацииДлина записиАнализатор спектра
MDO32

От 100 МГц до 1 ГГц

2

16 (опция)

до 5 Гвыб/с

10 млн точек

До 3 ГГц (опция)
MDO34

От 100 МГц до 1 ГГц

 4

16 (опция)

до 5 Гвыб/с

10 млн точек

До 3 ГГц (опция)
