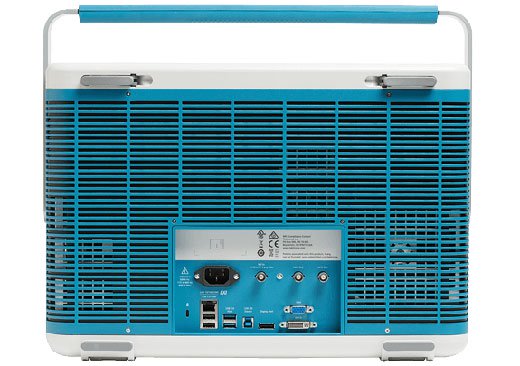

Описание осциллографа MSO серии 5:
Осциллограф MSO Серии 5 отличается инновационным интерфейсом пользователя с сенсорным управлением, самым большим в отрасли дисплеем с высоким разрешением, а также новыми входами FlexChannel™ (4, 6 или 8), каждый из которых позволяет измерять один аналоговый или восемь цифровых сигналов. Это прибор, готовый к решению сложнейших текущих и будущих задач. Это новый стандарт производительности, анализа и потребительского опыта в целом.
Это не только новый дисплей и интерфейс пользователя. Это — новый стандарт:

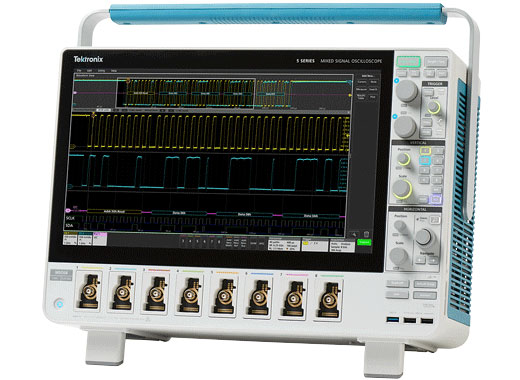

Большой экран и полное управление прибором обеспечивает сенсорный дисплей высокой чёткости с диагональю 15,6 дюйма. При помощи системы жестового управления ёмкостного сенсорного дисплея, кнопок и ручек управления передней панели или мыши можно тестировать и анализировать множество сигналов, не углубляясь в меню.
Большое число каналов для тестирования:

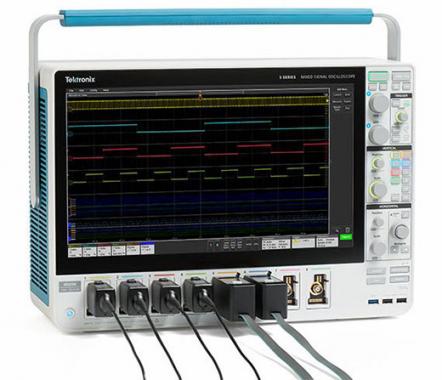

Прибор поставляется с 4, 6 или 8 входами FlexChannel. Каждый вход можно использовать для получения 1 аналогового сигнала или 8 цифровых логических сигналов — просто путём замены пробника. Для просмотра любого аналогового сигнала можно воспользоваться экраном осциллограммы с высоким разрешением, экраном спектра либо одновременно двумя экранами, имеющими независимые элементы управления регистрацией для каждого домена.
Анализ мельчайших деталей за счёт разрешения по вертикали до 16 бит:
12-битные аналого-цифровые преобразователи с усовершенствованной технологией обработки цифровых сигналов обеспечивают высокое разрешение по вертикали — до 16 бит. Прибор позволяет рассмотреть и измерить мельчайшие подробности сигналов, даже если они накладываются на сигналы большой величины.
Покупайте приборы, соответствующие сегодняшним требованиям. Добавляйте возможности в случае их изменения:
Эксплуатационные характеристики
- Полоса пропускания до 2 ГГц
- Длина записи до 125 млн точек
Цифровые входы
- Логические пробники TLP058, каждый с 8 цифровыми каналами
Операционная система
- Добавление ОС Windows для работы осциллографа с программным обеспечением ПК
Генерация сигналов
- Добавление встраиваемого генератора сигналов произвольной формы/функций
Расширенные функции анализа
- Поддержка функции декодирования и запуска по сигналам основных последовательных шин, таких как I2C, SPI, USB 2.0, Ethernet, CAN, LIN и пр.
- Автоматическое тестирование на соответствие стандартам Ethernet, USB 2.0, а также Ethernet для автомобильных сетей
- Расширенный анализ дрожания фазы
- Автоматические измерения источников питания
Дальнейшее совершенствование осциллографов за счёт новых функций и опций:
НОВЫЕ опции
- Новая опция тестирования — Декодирование сигналов с шин и анализ на соответствие MIPI I3C
Бесплатное обновление функций прибора при установке опций расширенного анализа
- К опции Расширенные измерения и анализ источников питания (5-PWR) добавляется построение графиков Боде и измерения коэффициента подавления нестабильности питания при помощи встроенного генератора сигналов произвольной формы и стандартных функций (опция 5-AFG)
- К опции Тестирование на соответствие стандарту Ethernet (опц. 5-CMENET) добавлены новые измерения сигналов 10/100BASE-T
- К опции Запуск по сигналам автомобильных последовательных шин и анализ устройств (опц. 5-SRAUTO) добавлено декодирование символов CAN-dbc
Бесплатное обновление на всех приборах
- Просмотр спектра — экран частотного домена для каждого аналогового канала с независимыми элементами управления для временного и частотного домена
- Неподвижная/перемещаемая координатная сетка, на выбор пользователя
- Разные цвета сигналов, выбираемые пользователем
Комплект поставки:
- Пассивные пробники, по одному на каждый входной канал:Гарантия 1 год на пробники, включенные в комплект поставки
- TPP0500B (500 МГц) при выборе полосы пропускания 350 или 500 МГц
- TPP1000 (1 ГГц) при выборе полосы пропускания 1 или 2 ГГц
- Гарантия 3 года на прибор
- Мышь, шнур питания и передняя крышка с зафиксированной сумкой для принадлежностей
- В печатном руководстве по установке описаны меры техники безопасности и основные операции
- Полная интегрированная справка в Интернете
- Отслеживаемый сертификат
Модели:
| Модель | Полоса пропускания аналогового тракта | Частота дискретизации | Длина записи | Количество аналоговых каналов | Цифровые каналы | Выход генератора функций |
|---|
| MSO54 |
От 350 МГц до 2 ГГц |
6,25 Гвыб/с |
От 62,5 млн точек до 125 млн точек |
4 |
До 32 (по заказу) |
1 (опция)
|
| MSO56 |
От 350 МГц до 2 ГГц |
6,25 Гвыб/с |
От 62,5 млн точек до 125 млн точек |
6 |
До 48 (по заказу) |
1 (опция)
|
| MSO58 |
От 350 МГц до 2 ГГц |
6,25 Гвыб/с |
От 62,5 млн точек до 125 млн точек |
8 |
До 64 (опция) |
1 (опция)
|
