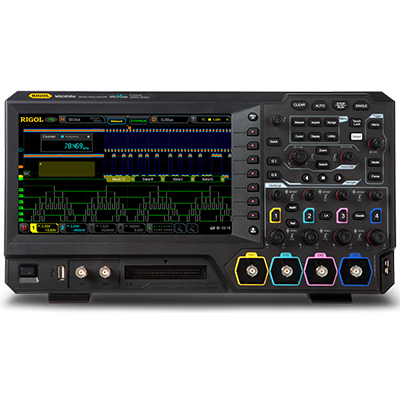

Количество каналов

2

Частота дискретизации

200 Мвыб/сек

Вертикальное разрешение

14 бит

Максимальная частота

25 МГц

Стандартные формы

синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой

Встроенные формы

sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус

Синусоидальный сигнал

Диапазон

100 мГц...25 МГц

Неравномерность

±0,5 дБ (относительно 1 кГц)

Гармонические искажения

-40 дБн

Негармонические искажения

-40 дБн

Коэффициент гармоник

1%

Отношение сигнал / шум

40 дБ

Прямоугольный / Импульсный сигнал

Диапазон прямоугольного

сигнала

100 мГц...15 МГц

Диапазон импульсного

сигнала

100 мГц...1 МГц

Время нарастания / спада

< >

Выброс

< >

Коэф. заполнения

50% фикс. - прямоугольный сигнал

10%...90% - импульсный сигнал

Разрешение коэф. заполнения

1% или 10 нс, что больше

Мин. длительность импульса

20 нс

Разрешение длит.импульса

10 нс или 5 бит, что больше

Джиттер

5 нс

Пилообразный сигнал

Диапазон

100 мГц...100 кГц

Линейность

1%

Симметрия

0%...100%

Шумовой сигнал

Полоса

>25 МГц

Встроенные формы

Диапазон

100 мГц...1 МГц

Произвольная форма

Диапазон

100 мГц...10 МГц

Количество точек

2...16 К точек

Доп. свойства

поддержка сохранения и загрузки форм

Частота

Точность

100 ppm (<10 >10 кГц)

Разрешение

100 мГц или 4 бит, что больше

Амплитуда

Уровень

20 мВп-п ... 5 Вп-п (высокий импеданс)

10 мВп-п ... 2,5 Вп-п (50 Ом)

Разрешение

100 мкВ или 3 бит, что больше

Точность

2% (на частоте 1 кГц)

Смещение

Уровень

±2,5 В (высокий импеданс)

±1,25 В (50 Ом)

Разрешение

100 мкВ или 3 бит, что больше

Точность

±(2%уст.значения + 5 мВ + 0,5%амплитуды)

Модуляция

Тип

АМ, ЧМ, ШИМ

АМ

Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой

Частота: 1 Гц ... 50 кГц

Глубина модуляции: 0% ... 120%

ЧМ

Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой

Частота: 1 Гц ... 50 кГц

Смещение: 1 Гц... несущая частота

ШИМ

Модул. сигнал: прямоугольный с 50% коэф. заполнения

Частота: 1 Гц ... 50 кГц

Частота скачка: 100 мГц... макс. несущая частота

Свипирование

Закон

линейный / логарифмический

Интервал свипирования

1 мс ... 500 с

Частота

Внутри диапазона частот

Пачки импульсов

Режим

N циклов, непрерывный

Количество импульсов

1 ... 1 000 000

Период

1 мкс ... 500 с

Задержка

0...100 с

Источник запуска

внутренний, ручной

Источник

аналоговые каналы (CH1 ~ CH4)

Функция измерения

DC, DC RMS, AC RMS

Разрешение

ACV/DCV: 3 бита

Режим измерения

диаграмма, превшение свыше 3 сек

Общие параметры

Источник

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Разрешение

6 бит, пользовательская

Макс. частота

макс. частота аналогового канала

Функция измерения

частота. период, счет ипульсов

Суммирование

Источник

48-бит счетчика

Фронт

подсчет количества нарастающих фронтов

Временная база

внутренний источник опорной частоты

Тип дисплея

диагональ 9", емкостной сенсорный мультитач

Разрешение дисплея

1024 (по горизонтали) × 600 (по вертикали) точек

Сетка

10 делений (по вертикали) x 8 делений (по горизонтали)

Послесвечение

выкл; от 100 мс до 10 с; бесконечно

Яркость

256 уровней (ЖК HDMI)

USB 2.0 Hi-speed Host

1 на передней панели

USB 2.0 Hi-speed Device

1 на задней панели (совместимость с USBTMC)

LAN

1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)

GPIB

адаптер USB-GPIB (опция)

WEB интерфейс

поддержка VNC Web

HDMI видеовыход

1 на задней панели (HDMI 1.4b, A plug)

Aux Output комбинированный выход

Разъем

BNC на задней панели:

Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)

Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)

Выход синхронизации

(Trig Out)

Импульсный сигнал синхронизации

Выход "Годен / Не годен" (Pass / Fail)

Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс

Выход компенсации пробника

Частота

меандр 1 кГц

Амплитуда

3 Вп-п

Напряжение

100 ~ 240 Вэфф. AC, 45 ~ 440 Гц

Потребляемая мощность

<75 >

Предохранитель

4 A, T тип, 250 В

Габаритные размеры

367 мм × 200 мм × 130 мм (Ш*В*Г)

Вес

3,5 кг без упаковки

5,8 кг с упаковкой
