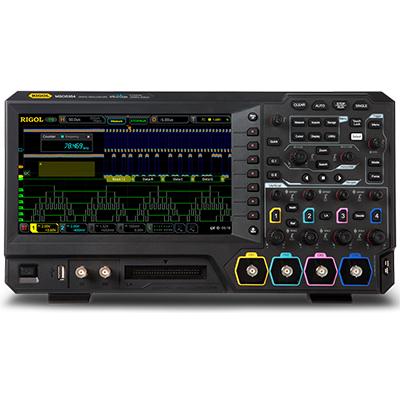

Цифровой осциллограф RIGOL MSO5204
Цифровой осциллограф Rigol MSO5204 может объединять в себе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Такая широкая функциональность достигается путём установки дополнительных опций.
Отличительной чертой осциллографов Rigol этой серии являются широкие возможности по расширению их параметров, включая возможность активации четырех каналов в двухканальных моделях и увеличения полосы пропускания базовых моделей осциллографов до 350 МГц, а также применять прибор для анализа источников питания.
Технические характеристики цифрового осциллографа RIGOL MSO5204:
| Полоса пропускания | 200 МГц (стандартно) 350 MГц с опцией MSO5000-BW2T3 |
||||
| Режим дискретизации | Реальное время | ||||
| Количество каналов | 4 аналоговых (стандартно) + 16 цифровых (опция PLA2216) | ||||
| Макс. скорость захвата осциллограмм | ≥500000 осц./сек | ||||
| Регистрация | Режим | Обычный Пиковый детектор: 500 пс Усреднение (2, 4, 8, 16…65536 выборок) |
|||
| Макс. дискретизация (реальное время) | Аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы) |
||||
| Цифровые каналы: 1 Гвыб/сек на канал |
|||||
| Глубина записи | Аналоговые каналы: 100 М точек (50 М точек - два канала; 25 М точек - все каналы) - стандартно 200 М точек (100 М точек -два канала; 50 М точек - все каналы) - опция MSO5000-2RL |
||||
| Цифровые каналы: 25 М точек |
|||||
| Математические операции | Количество отображаемых одновременно | 4 | |||
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | ||||
| Цветовая градация | Поддерживается в математических операциях, в т.ч. БПФ | ||||
| БПФ (FFT) | Макс. длина | 1 М точек | |||
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||||
| Представление | полный дисплей, половина дисплея | ||||
| Поиск пиков | макс. 15 пиков | ||||
| Поиск и навигация | Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI | |||
| Отображение | таблица событий или навигации | ||||
| Источник | любой аналоговый канал | ||||
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям | ||||
| Анализ осциллограмм | Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) | ||
| Гистограмма | Источник | аналоговые каналы (CH1 ~ CH4), результат автоизмерений | |||
| Тип | горизонтальные, вертикальные, измерение | ||||
| Измерение | сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма | ||||
| Режим | во всех режимах, включая ZOOM, XY, ROLL | ||||
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Темы | температура, интенсивность | ||||
| Режим | во всех режимах | ||||
| Декодирование | Стандартно | Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) | |||
| Опционально | RS-232 / UART декодирование - опция MSO5000-COMP I²C / SPI декодирование - опция MSO5000-EMBD LIN / CAN декодирование - опция MSO5000-AUTO FlexRay декодирование - опция MSO5000-FLEX I²S декодирование - опция MSO5000-AUDIO MIL-STD-1553 декодирование - опция MSO5000-AERO |
||||
Генератор сигналов (опция MSO5000-AWG)
| Количество каналов | 2 | |||
| Частота дискретизации | 200 Мвыб/сек | |||
| Вертикальное разрешение | 14 бит | |||
| Максимальная частота | 25 МГц | |||
| Стандартные формы | синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой | |||
| Встроенные формы | sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус | |||
| Синусоидальный сигнал | Диапазон | 100 мГц...25 МГц | ||
| Неравномерность | ±0,5 дБ (относительно 1 кГц) | |||
| Гармонические искажения | -40 дБн | |||
| Негармонические искажения | -40 дБн | |||
| Коэффициент гармоник | 1% | |||
| Отношение сигнал / шум | 40 дБ | |||
| Прямоугольный / Импульсный сигнал | Диапазон прямоугольного сигнала |
100 мГц...15 МГц | ||
| Диапазон импульсного сигнала |
100 мГц...1 МГц | |||
| Время нарастания / спада | < > | |||
| Выброс | < > | |||
| Коэф. заполнения | 50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал |
|||
| Разрешение коэф. заполнения | 1% или 10 нс, что больше | |||
| Мин. длительность импульса | 20 нс | |||
| Разрешение длит.импульса | 10 нс или 5 бит, что больше | |||
| Джиттер | 5 нс | |||
| Пилообразный сигнал | Диапазон | 100 мГц...100 кГц | ||
| Линейность | 1% | |||
| Симметрия | 0%...100% | |||
| Шумовой сигнал | Полоса | >25 МГц | ||
| Встроенные формы | Диапазон | 100 мГц...1 МГц | ||
| Произвольная форма | Диапазон | 100 мГц...10 МГц | ||
| Количество точек | 2...16 К точек | |||
| Доп. свойства | поддержка сохранения и загрузки форм | |||
| Частота | Точность | 100 ppm (<10 >10 кГц) | ||
| Разрешение | 100 мГц или 4 бит, что больше | |||
| Амплитуда | Уровень | 20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом) |
||
| Разрешение | 100 мкВ или 3 бит, что больше | |||
| Точность | 2% (на частоте 1 кГц) | |||
| Смещение | Уровень | ±2,5 В (высокий импеданс) ±1,25 В (50 Ом) |
||
| Разрешение | 100 мкВ или 3 бит, что больше | |||
| Точность | ±(2%уст.значения + 5 мВ + 0,5%амплитуды) | |||
| Модуляция | Тип | АМ, ЧМ, ШИМ | ||
| АМ | Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
|||
| ЧМ | Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
|||
| ШИМ | Модул. сигнал: прямоугольный с 50% коэф. заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота |
|||
| Свипирование | Закон | линейный / логарифмический | ||
| Интервал свипирования | 1 мс ... 500 с | |||
| Частота | Внутри диапазона частот | |||
| Пачки импульсов | Режим | N циклов, непрерывный | ||
| Количество импульсов | 1 ... 1 000 000 | |||
| Период | 1 мкс ... 500 с | |||
| Задержка | 0...100 с | |||
| Источник запуска | внутренний, ручной | |||
Цифровой вольтметр
| Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Функция измерения | DC, DC RMS, AC RMS | |||
| Разрешение | ACV/DCV: 3 бита | |||
| Режим измерения | диаграмма, превшение свыше 3 сек | |||
Частотомер
| Общие параметры | Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||
| Разрешение | 6 бит, пользовательская | |||
| Макс. частота | макс. частота аналогового канала | |||
| Функция измерения | частота. период, счет ипульсов | |||
| Суммирование | Источник | 48-бит счетчика | ||
| Фронт | подсчет количества нарастающих фронтов | |||
| Временная база | внутренний источник опорной частоты | |||
Основные технические характеристики
Дисплей
| Тип дисплея | диагональ 9", емкостной сенсорный мультитач |
| Разрешение дисплея | 1024 (по горизонтали) × 600 (по вертикали) точек |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) |
| Послесвечение | выкл; от 100 мс до 10 с; бесконечно |
| Яркость | 256 уровней (ЖК HDMI) |
Энергонезавсисмая память
| Формат сохранения | настройки | setup (*.stp) |
| изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
|
| Опорные осциллограммы | 10 осциллограмм | |
Порты ввода / вывода
| USB 2.0 Hi-speed Host | 1 на передней панели | |
| USB 2.0 Hi-speed Device | 1 на задней панели (совместимость с USBTMC) | |
| LAN | 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) | |
| GPIB | адаптер USB-GPIB (опция) | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
| Aux Output комбинированный выход | Разъем | BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) |
| Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс | |
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 3 Вп-п | |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | <75 > |
| Предохранитель | 4 A, T тип, 250 В |
Массо-габаритные параметры
| Габаритные размеры | 367 мм × 200 мм × 130 мм (Ш*В*Г) |
| Вес | 3,5 кг без упаковки 5,8 кг с упаковкой |
Комплект поставки:
|
