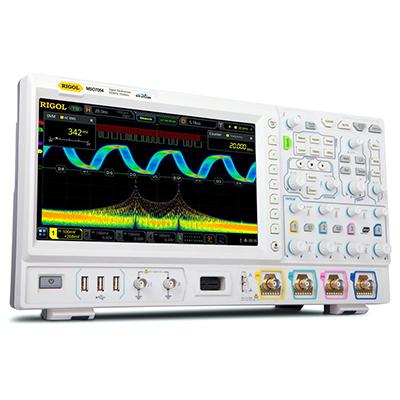

Характеристика

Значение

Полоса пропускания

500 MГц

Режим дискретизации

Реальное время

Количество каналов

4 аналоговых + 16 цифровых + внешний запуск

Макс. скорость захвата осциллограмм

≥600000 осц./сек

Регистрация

Режим

Обычный
Пиковый детектор: 400 пс
Усреднение (2, 4, 8, 16…65536 выборок)

Макс. дискретизация (реальное время)

Аналоговые каналы:
10 Гвыб/сек (5 Гвыб/сек - два канала; 2,5 Гвыб/сек - четыре канала)

Цифровые каналы:
1,25 Гвыб/сек на канал

Глубина записи

Аналоговые каналы:
100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно
250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL
500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL

Цифровые каналы:
62,5 М точек

Параметры вертикальной системы

Аналоговые каналы

Связь по входу

открытый, закрытый

Входной импеданс

1 MОм ±1% || 17 пФ ±3 пФ

Учет ослабления пробников

0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X

Определение пробников

автоматическое определение пробников Rigol

Макс. входное напряжение

1 МОм

300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик

50 Ом

5 Вскз

Вертикальное разрешение

8 бит

Вертикальное отклонение

1 МОм

1 мВ/дел ~ 10 В/дел

50 Ом

1 мВ/дел ~ 1 В/дел

Диапазон смещения

1 МОм

±1 В (1 мВ/дел ~ 80 мВ/дел)
±30 В (51 мВ/дел ~280 мВ/дел)
±100 В (285 мВ/дел ~ 10 В/дел )

50 Ом

±1 В (1 мВ/дел ~ 100 мВ/дел)
±4 В (102 мВ/дел ~1 В/дел)

Динамический диапазон

±5 дел (8 бит)

Ограничение полосы пропускания

20 МГц, 250 МГц

Погрешность коэфф. усиления

±2% от полной шкалы

Погрешность смещения

<200 />≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения

ESD защита

±8 кВ (на входе BNC)

Изоляция между каналами

≥40 дБ

Цифровые каналы

Группировка каналов

16 каналов (D0 ~ D15)
2 группы (D0 ~ D7, D8 ~ D15)

Диапазон порогов

±20 В с шагом 10 мВ

Погрешность установки порога

±(100 мВ + 3% от установленного значения)

Уровень порогов

TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем

Макс. входное напряжение

±40 В Впик; переходное перенапряжение 800 Впик

Макс. динамический диапазон

±10 В + значение порога

Мин. размах напряжения

500 мВп-п

Входной импеданс

~101 кОм || 8 пФ

Вертикальное разрешение

1 бит

Параметры
горизонтальной системы

Аналоговые каналы

Коэффициент развертки

5 нс/дел ~ 1000 с/дел

Временное разрешение

10 пс (100 Гвыб/сек)

Погрешность временной баз

±2 ppm ± 2 ppm/год

Максимальная задержка

Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с....100 дел

Диапазон коррекции смещения между каналами

±100 нс

Режимы

Y-T, X-Y, самописец (≥200 мс/дел)

Цифровые каналы

Мин. определяемая длительность импульса

3,2 нс

Макс. входная частота

500 МГц

Задержка между каналами

1 нс (тип.), 2 нс (макс.)

Измерения

Курсорные

Количество курсоров

2 пары XY курсоров

Режимы

ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения

Измерения в X-Y режиме

X = Канал 1, Y = Канал 2

Автоматические

Количество автоизмерений

41 тип

Источник

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)

Режим измерения

обычный
с повышенной точностью (по всей длине памяти)

Макс. количество
отображаемых на канал

33 типа

Вертикальные

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev

Горизонтальные

Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate

Другие

Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)

Анализ

частотомер, цифровой вольтметр, анализ мощности, гистограмма

Статистика

текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени

Математические операции

Количество отображаемых одновременно

4

Операции

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B

Цветовая градация

Поддерживается в математических операциях, в т.ч. БПФ

БПФ (FFT)

Макс.длина

1 М точек

Тип окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Представление

полный дисплей, половина дисплея

Поиск пиков

макс. 11 пиков

Поиск и навигация

Тип

фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI

Отображение

таблица событий

Кнопки навигации

перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям

Анализ осциллограмм

Pass / Fail

Источник:

аналоговые каналы (CH1 ~ CH4)

Гистограмма

Источник

аналоговые каналы (CH1 ~ CH4), результат автоизмерений

Тип

горизонтальные, вертикальные, измерение

Измерение

сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма

Режим

во всех режимах, включая ZOOM, XY, ROLL

Цветовая градация

Источник

аналоговые каналы (CH1 ~ CH4)

Темы

температура, интенсивность

Режим

во всех режимах

Декодирование

Стандартно

Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)

Опционально

RS-232 /UART декодирование - опция DS7000-COMP
I²C /SPI декодирование - опция DS7000-EMBD
LIN /CAN декодирование - опция DS7000-AUTO
FlexRay декодирование - опция DS7000-FLEX
I²S декодирование - опция DS7000-AUDIO
MIL-STD-1553 декодирование - опция DS7000-AERO
