Артикул: 1612 EL
|

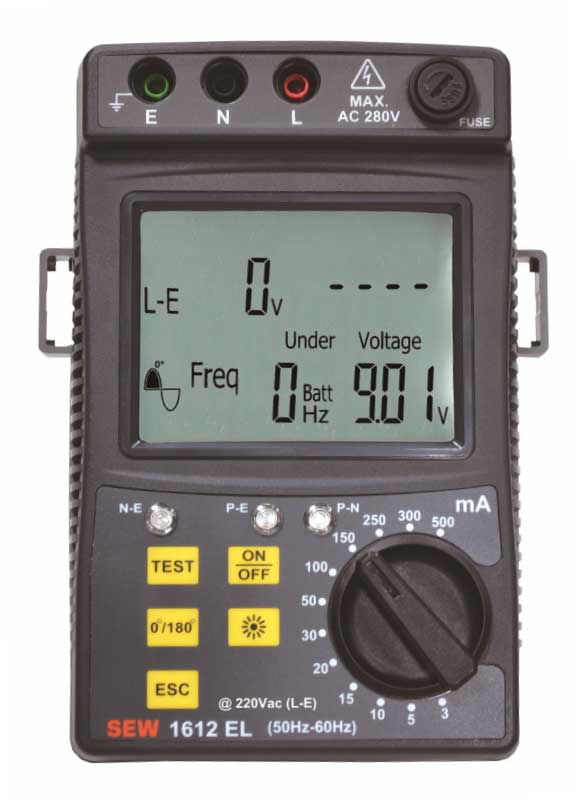

Особенности цифрового измерителя параметров устройств защитного отключения 1612 EL:
Встроенный вольтметр: ~10…280 В (50/ 60 Гц), разреш.1 В (± 2 %);
Тест УЗО (АС-типа): измерение времени отключения 1 мс …2,999 с (разрешение 1 мс);
Задание начального значения дифференциального тока: дискретная установка переключателем (12 значений);
Входные гнезда (E, N, L): на лицевой панели;
Индикация ошибок подключения к цепи (3 св./диода: N-E / P-N, P-E);
Задание начальной фазы режима тестирования;
Индикация частоты напряжения (Hz), полярности полуволны, выключающей УЗО;
Измерение напряжения «фаза – земля» (до начала теста);
Удержание результата измерения;
Микропроцессорное управление, индикация разряда батарей, автовыключение питания;
Большой ЖК-индикатор (78х76 мм) с подсветкой;
Защита измерительного входа (предохранитель) и ограничительного резистора от перегрева (OTP);
Удобный ремень: для ношения на шее/ плече;
Укладочный кейс для хранения и транспортировки.
Технические характеристики цифрового измерителя параметров устройств защитного отключения 1612 EL:
|
Параметр |
Значение |
|
|

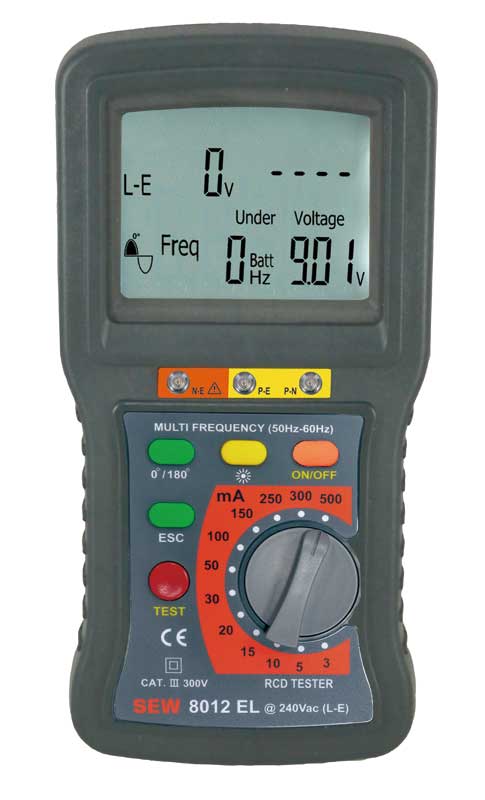

8012 EL |
1612 EL |
|
|
ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК (∆IN) |
||
|
Значения дифференциального тока |
3/ 5/ 10/ 15/ 20/ 30/ 50/ 100/ 150/ 250/ 300/ 500 мА (фиксированые значения) |
|
|
Погрешность установки тока |
± 5 % ± 1мА |
|
|
Начальная фаза теста |
установка вручную: 0° или 180° (цепь «фаза – земля») |
|
|
Индикация полярности |
выбирается полярность волны («+»/ «-»), выключающей УЗО |
|
|
ВРЕМЯ ОТКЛЮЧЕНИЯ |
||
|
Диапазон измерений |
1 мс ... 2 ,999 с |
|
|
Максимальное разрешение |
1 мс |
|
|
Погрешность измерений |
± 2 мс |
|
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ В ТЕСТИРУЕМОЙ ЦЕПИ |
||
|
Номинальное Uвх (L-E/ L-N) |
220 В ± 3% 50/ 60 Гц (фаза-земля/ фаза-нейтраль) |
|
|
Измеряемое напряжение |
10 В ...280 В (50/ 60 Гц) значение в момент начала теста УЗО |
|
|
Разрешение |
1 В |
|
|
Погрешность измерений |
± 2 % + 1В |
|
|
ОБЩИЕ ДАННЫЕ |
||
|
Дисплей |
ЖК-индикатор с подсветкой (3 1/2 разряда, 78 х 76 мм) |
|
|
Входные гнезда (E, N, L) |
На торцевой кромке |
На лицевой панели |
|
Условия эксплуатации |
0 °C ... +40 °C, относительная влажность < > |
|
|
Условия хранения |
-10 °C ... +50 °C, относительная влажность < > |
|
|
Напряжение питания |
1,5 В х 6 (тип АА) |
|
|
Габаритные размеры |
221 х 110 х 57 мм |
163 х 122 х 6 7 мм |
|
Масса |
695 г (с батареей питания) |
612 г (с батареей питания) |
Комплект поставки 1612 EL
|
№ |
Наименование |
Количество |
|
1 |
Цифровой измеритель параметров устройств защитного отключения 1612 EL |
1 |
|
2 |
Комплект измерительных проводов с наконечниками «крокодил» AL-8012 |
1 |
|
3 |
Источник питания |
6 |
|
4 |
Жесткий кейс для переноски |
1 |
|
5 |
Ремень |
1 |
|
6 |
Руководство по эксплуатации |
1 |
|
