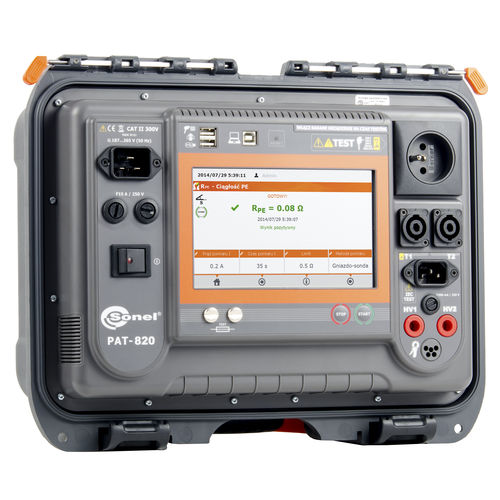

Описание измерителя параметров электробезопасности SONEL PAT-820:
Система контроля токов утечки и параметров безопасности электрических приборов.
Измеритель параметров электробезопасности SONEL PAT-820 используется для того, чтобы измерять параметры электротехнического оборудования (электрических инструментов, полотняных товаров, etc.) которые определяют их безопасность: сопротивление защитных проводников, сопротивление изоляции, непрерывность соединений, утечка, сила, автоматическое измерение всех параметров RCD.
PAT-820 можно использовать для того чтобы испытать оборудование выполненное в соответствии со стандартами
Область применения измерителя PAT 820
Как и остальные приборы серии PAT, прибор для проверки безопасности электрооборудования PAT-820 применяется в электроэнергетике при обслуживании электрических установок и оборудования для проверки их соответствия требованиям безопасности.
Особенности прибора
- Сопротивление защитного проводника измеряется током 200 мА, 10 А или 25 А;
- Сопротивление изоляции может измеряться напряжением 100 В или 250 В;
- Возможность программировать последовательность измерений, что позволяет автоматизировать процесс диагностики;
- Прибор определяет значение замещенного тока утечки, дифференцированного тока утечки и тока прикосновения;
- Измерение мощности;
- Проверка кабелей IEC;
- Определение напряжения и частоты сети;
- Диагностика выключателей УЗО;
- Возможность измерения тока при помощи клещей;
- Тестирование изоляции высоким напряжением – flash-тест;
- Измерительный диапазон настраивается автоматически;
- Поставляется с профессиональным ПО для обработки данных;
- Интерфейс для подключения сканера штрих-кодов и USB-принтера;
- Цветной сенсорный дисплей.
Технические характеристики измерителя параметров электробезопасности SONEL PAT-820:
Измерение сопротивления провода заземления I = 200 мА
| Диапазон |
Разрешение |
Основная погрешность |
| 0,00 ... 0,99 Ом |
0,01 Ом |
±(4% и.в. + 2 е.м.р.) |
| 1,00 ... 19,99 Ом |
±(4% и.в. + 3 е.м.р.) |
Примечание: измерительный ток ≥ 200 мА для R ≤ 0,2 ... 1,99 Ом
Измерение сопротивления провода заземления I = 10 А
| Диапазон |
Разрешение |
Основная погрешность |
| 0 ... 999 мОм |
1 мОм |
±(3% и.в. + 4 е.м.р.) |
| 1,00 ... 1,99 Ом |
0,01 Ом |
Примечание:
- измерительный ток ≥ 10 А для R ≤ 0,5 Ом
- технический метод измерения обеспечивает высокую точность результатов
Измерение сопротивления провода заземления I = 25 А
| Диапазон |
Разрешение |
Основная погрешность |
| 0 ... 999 мОм |
1 мОм |
±(3% и.в. + 4 е.м.р.) |
| 1,00 ... 1,99 Ом |
0,01 Ом |
Примечание:
- измерительный ток ≥ 25 А для R ≤ 0,2 Ом
- технический метод измерения обеспечивает высокую точность результатов
Flash-тест/ тест высоким напряжением
| Диапазон |
Разрешение |
Основная погрешность |
| 0,00 ... 2,5 мА |
0,01 мА |
±(5% и.в. + 5 е.м.р.) |
Примечание:
- измерительное переменное напряжение 1500 В, 3000 В
- время измерения устанавливается в диапазоне 2 ... 180 с
Измерение сопротивления изоляции
| Un |
Диапазон |
Разрешение |
Основная погрешность |
| 100 В |
0 ... 1999 кОм |
1 кОм |
±(5% и.в. + 8 е.м.р.) |
| 2,0 ... 19,99 МОм |
0,01 МОм |
| 20,0 ... 99,9 МОм |
0,1 МОм |
| 250 В |
0 ... 1999 кОм |
1 кОм |
| 2,00 ... 19,99 МОм |
0,01 МОм |
| 20,0 ... 199,9 МОм |
0,1 |
| 500 В |
0 ... 1999 кОм |
1 кОм |
| 2 ... 19,99 МОм |
0,01 МОм |
| 20,0 ... 599,9 МОм |
0,1 МОм |
Примечание:
- автоматический разряд емкости объекта по завершении измерений
- защита от попытки измерения объекта под напряжением
- макс. выходной ток 1,4 мА
Измерение тока утечки PE и дифференциального тока утечки
| Диапазон |
Разрешение |
Основная погрешность |
| 0,00 ... 3,99 мА |
0,01 мА |
±(5% и.в. + 2 е.м.р.) |
| 4,0 ... 19,9 мА |
0,1 мА |
Примечание:
- диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
- регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с, в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение
Измерение замещенного тока утечки
| Диапазон |
Разрешение |
Основная погрешность |
| 0,00 ... 3,99 мА |
0,01 мА |
±(5% и.в. + 2 е.м.р.) |
| 4,0 ... 19,9 мА |
0,1 мА |
Примечание:
- диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
- регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
- напряжение холостого хода: 25 .. 50 В
Измерение тока утечки прикосновения
| Диапазон |
Разрешение |
Основная погрешность |
| 0,000 ... 4,999 мА |
0,001 мА |
±(5% и.в. + 3 е.м.р.) |
Примечание:
- диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
- регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
Тест срабатывания УЗО и измерение времени срабатывания
| Тип УЗО |
Множитель |
Диапазон |
Разрешшение |
Основная погрешность |
| Общего типа |
0,5 * I∆n |
0 ... 300 мс |
1 мс |
±(2% и.в. + 2 е.м.р.)* |
| 1 * I∆n |
| 2 * I∆n |
0 ... 150 мс |
| 5 * I∆n |
0 ... 40 мс |
Примечание: для УЗО I∆n = 10 мА и кратности тока 0,5 * I∆n погрешность ±(2% и.в. + 3 е.м.р.)
Измерение ток срабатывания УЗО (синусоидальный дифференциальный ток)
| Номинал тока |
Диапазон |
Разрешение |
Ток измерения |
Основная погрешность |
| 10 мА |
3,3 ... 10,0 мА |
0,1 мА |
0,3 x I∆n ... 1,0 x I∆n |
±5% I∆n |
| 15 мА |
4,5 ... 15,0 мА |
| 30 мА |
9,0 ... 30,0 мА |
Примечание:
- измерение как положительных так и отрицательных полупериодов тока утечки
- максимальное время протекания измерительного тока 3200 мс
Измерение мощности S
| Диапазон |
Разрешение |
Основная погрешность |
| 0 ... 999 Вт |
1 Вт |
±(5% и.в. + 3 е.м.р.) |
| 1,00 ... 3,99 кВт |
0,01 кВт
|
Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
Измерение мощности P
| Диапазон |
Разрешение |
Основная погрешность |
| 0 ... 999 Вт |
1 Вт |
±(5% и.в. + 3 е.м.р.) |
| 1,00 ... 3,99 кВт |
0,01 кВт
|
Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
Коэффициент мощности PF
| Диапазон |
Разрешение |
Основная погрешность |
| 0,00 ... 1,00 |
0,01 |
±(10% и.в. + 3 е.м.р.) |
Измерение тока потребления при измерении мощности
| Диапазон |
Разрешение |
Основная погрешность |
| 0,00 ... 15,99 А |
0,01 А |
±(2% и.в. + 3 е.м.р.) |
Измерение тока потребления при измерении мощности с клещами
| Диапазон |
Разрешение |
Основная погрешность |
| 100 мА ... 999 мА |
1 мА |
±(5% и.в. + 5 е.м.р.) |
| 1,00 А ... 9,99 А |
0,01 А |
| 10,0 ... 24,9 А |
0,1 А |
Примечание: основная погрешность в таблице приведена без учета погрешности клещей
Тип изоляции II (300 В по PN-EN 61010-1).
Степень защиты корпуса IP40 (IP67 с закрытой крышкой).
Дополнительные функции измерителя:
- Автоматический выбор измерительного диапазона;
- Профессиональное программное обеспечение для обработки данных и создания отчетов;
- Возможность подключения сканера штрих-кода и принтера;
- Поддержка портативных накопителей флэш-памяти;
- Большой, легко читаемый сенсорный дисплей;
- Эргономичная работа с прибором.
Электробезопасность:
- тип изоляции - II 300В по PN-EN 61010-1;
- степень защиты корпуса - IP40 (IP67 с закрытой крышкой).
Остальные технические характеристики:
- питание измерителя - 195...265 В, 50 Гц
- ток нагрузки - макс. 16 A (230 В)
- передача данных в компьютер - по USB 2.0
- размеры - 330 x 235 x 120 мм
- масса измерителя - примерно 6,2 кг
- высота над уровнем моря - < >
- дисплей - ЖКИ TFT 7’ 800x480
Номинальные условия эксплуатации:
- рабочая температура - -10...+50 °C
- температура хранения - -20...+70 °C
- влажность - 20...80%
Комплект поставки SONEL PAT-820
| 1. |
Кабель питания |
|---|
| 2. |
Измерительный провод 1,8 м |
|---|
| 3. |
Разъем SP-4, оранжевый |
|---|
| 4. |
Провод 1,8 м, красный, 5 кВ, «банан» |
|---|
| 5. |
Остроконечный щуп, красный, 5 кВ, «банан» |
|---|
| 6. |
Предохранитель 0314 015.VPX 15А 250ВАС 6,3 x 32 мм |
|---|
| 7. |
Кабель USB |
|---|
| 8. |
DVD-диск с программным обеспечением |
|---|
