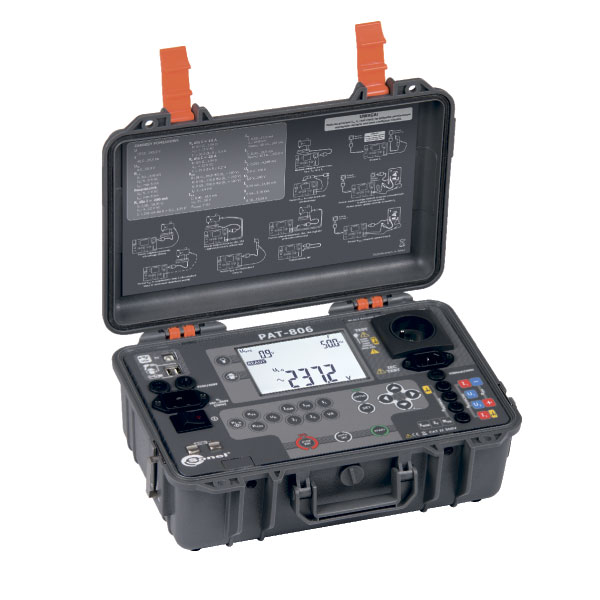

Измеритель параметров электробезопасности SONEL PAT-806

Измеритель параметров электробезопасности SONEL PAT-806
/images/all/3/14772/big/img_5.jpg
jijijij

снят с производства

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Sonel

Польша

Артикул: WMRUPAT806

	Гарантия: 3 года
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Описание измерителя параметров электробезопасности PAT-806:

Измеритель параметров электробезопасности PAT-806 разработан для проверки исправности и анализа безопасности электрооборудования и его соответствия эксплуатационным стандартам. Прибор измеряет такие показатели безопасности эксплуатации оборудования как сопротивление изоляции, сопротивление защитных проводников, мощность, ток утечки, непрерывность соединения.

Измеритель параметров электробезопасности PAT-806 может применяться в различных областях промышленности и энергетики, специалистами, в чью сферу ответственности входит обеспечение безопасной работы электрооборудования.

Измерение параметров оборудования дуговой сварки (PN-EN 60974-4):

Измерение номинального напряжения сварочного аппарата без нагрузки;
Измерение тока утечки сварочной цепи;
Измерение первичного тока утечки;

Измерения сопротивления защитного провода током 200 мА, 10 А, 25 А (I класс защиты);
Измерение замещенного тока утечки;
Измерение тока утечки PE;
Измерение дифференциального тока утечки;
Измерение тока утечки прикосновения;
Измерение мощности;
Измерение тока потребления;
Тест кабелей IEC;
Тест предохранителя (переменное напряжение 4 … 8, макс. Ток 5 мА);
Проверка сопротивления цепи L-N;
Измерение напряжения и частоты сети;
Автоматический выбор диапазона измерения;
990 ячеек памяти для хранения результатов измерений и USB подключение к ПК;
Профессиональное ПО для обработки данных;
Возможность подключения сканера штрих-кода и принтера;
Поддержка карт памяти;
Большой дисплей с подсветкой;

Технические характеристики измерителя параметров электробезопасности PAT-806:

Измерение напряжения U_n (r.m.s.)

Диапазон отображения	Разрешение	Основная погрешность
0,5 ... 170,0 В	0,1 В	±(2,5% и.в. + 5 е.м.р.)

Примечание: верхний предел установлен в диапазоне 5,0 ... 170,0 В с разрешением 1В

Измерение напряжения Up (пик.)

Диапазон отображения	Разрешение	Основная погрешность
5,0 ... 240,0 В	0,1 В	±(2,5% и.в. + 5 е.м.р.)

Примечание: верхний предел установлен в диапазоне 5,0 ... 240,0 В с разрешением 1В

Измерение тока утечки сварочной цепи I_L

Диапазон отображения	Разрешение	Основная погрешность
0,0 ... 14,99 мА	0,01 мА	±(5% и.в. + 5 е.м.р.)

Примечание:

диапазон измерения тока в соответствии с используемой системой, согласно PN-EN 60974
верхний предел установлен в диапазоне 0,10 мА... 14,90 мА с разрешением 0,1 мА
время измерения установлено в диапазоне: 3 ... 6 секунд с разрешением 1с
используется схема согласно стандарту PN-EN 60974-4

Измерение сопротивления провода заземления

Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 0,99 Ом	0,01 Ом	±(4% и.в. + 2 е.м.р.)
1,00 ... 19,99 Ом	0,01 Ом	±(4% и.в. + 3 е.м.р.)

Примечание:

верхний предел в диапазоне: 10 мОм ... 1,99 мОм с разрешением 0,01 Ом
измерительный ток: ≥200 мА для R = 0,2 ... 1,99 Ом
регулируемое время измерения 1 ... 60 секунд с разрешением 1 с и режим CONT (непрерывное измерение)

Измерение сопротивления провода заземления I = 10 А (только I класс защиты)

Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 мОм	1 мОм	±(3% и.в. + 4 е.м.р.)
1,00 ... 1,99 Ом	0,01 Ом	±(3% и.в. + 40 е.м.р)*

* для двухпроводного измерения

Примечание:

выходное напряжение без нагрузки < >
измерительный ток ≥10 А для R ≤ 0,5 Ом
регулируемое время измерения 1 .. 60 секунд с разрешением 1 с

Измерение сопротивления провода заземления I = 25 А (I класс защиты)

Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 мОм	1 мОм	±(3% и.в. + 40 е.м.р)*
1,00 ... 1,99 Ом	0,01 Ом	±(3% и.в. + 40 е.м.р)*

* для двухпроводного измерения

Примечание:

измерительный ток ≥25 А для R ≤ 0,2 Ом
регулируемое время измерения 1 .. 60 секунд с разрешением 1 с

Измерение сопротивления цепи L-N

Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 мОм	1 Ом	±(5% и.в. + 5 е.м.р.)
1,00 ... 4,99 кОм	0,01 кОм	±(5% и.в. + 5 е.м.р.)

Примечание:

напряжение измерения: 4 ... 8 В AC
максимальный ток короткого замыкания: 5 мА

Измерение тока утечки PE и дифференциального тока утечки

Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 3,99 мА	0,01 мА	±(5% и.в. + 2 е.м.р.)
4,00 ... 19,9 Ом	0,1 мА	±(5% и.в. + 2 е.м.р.)

Примечание:

диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА
регулируемое время измерения: непрерывное (CONT) или 4 - 60 сек. с разрешением 1 с
в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение
диапазон измерения тока 40 Гц ... 100 кГц (для тока утечки PE) или 20 Гц ... 100 кГц (для дифференциального тока)

Измерение замещенного тока утечки

Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 3,99 мА	0,01 мА	±(5% и.в. + 2 е.м.р.)
4,00 ... 19,9 Ом	0,1 мА	±(5% и.в. + 2 е.м.р.)

Примечание:

диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА
регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с
Напряжение холостого хода 25 ... 50 В

Измерение тока утечки прикосновения

Диапазон отображения	Разрешение	Основная погрешность
0,000 ... 4,999 мА	0,001 мА	±(5% и.в. + 3 е.м.р.)

Примечание:

диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА
регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с

Измерение мощности S

Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 ВА	1 ВА	±(5% и.в. + 3 е.м.р.)
1 ... 3,99 кВА	0,01 кВА	±(5% и.в. + 3 е.м.р.)

Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с

Измерение тока потребления

Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 15,99 А	0,01 А	±(2% и.в. + 3 е.м.р.)

Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с

Измерение частоты сети

Диапазон отображения	Разрешение	Основная погрешность
45,0 ... 55,0 Гц	0,1 Гц	±(2% и.в. + 2 е.м.р.)

Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с

Измерение сопротивления изоляции

U_n	Диапазон отображения	Разрешение	Основная погрешность
100 В	0 ... 1999 кОм	1 кОм	±(5% и.в. + 8 е.м.р.)
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 99,9 МОм	0,1 МОм
250 В	0 ... 1999 кОм	1 кОм
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 199,9 МОм	0,1 МОм
500 В	0 ... 1999 кОм	1 кОм
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 599,9 МОм	0,1 МОм

Примечание:

диапазон предела измерения: 0,01 ... 9,9 МОм с разрешением 0,1 МОм
время измерения: непрерывное (Court) или от 3 с до 4 мин. c разрешением 1 с
автоматический разряд емкости тестируемого объекта после завершения измерения
защита от попытки измерения объектов под напряжением
максимальный выходной ток 1,4 мА

Номинальные условия эксплуатации:

рабочая температура - 0...+40 °C;
температура хранения - -20...+70 °C;
влажность - 20...80%.

Комплект поставки прибора:

Измеритель PAT-806 - 1 шт;
Кабель питания - 1 шт;
Измерительный щуп 1 кВ черный - 1 шт;
Измерительный провод с наконечниками «банан» черный 1,2 м - 2,5 мм² - 2 шт;
Кабель USB - 1 шт;
Предохранитель 0314 015юVXP 15 А 250 В AC 6,3 x 32 мм LIttlefuse - 2 шт;
Сумка-L5 - 1 шт;
Руководство по эксплуатации - 1 экз;
Программа Sonel Reader - 1 шт.
