Наборы проволочных калибров

Наборы проволочных калибров
/images/all/3/9934/big/img_5.jpg
jijijij
Наборы проволочных калибров
/images/all/3/9934/big/img_14.jpg
Наборы проволочных калибров

Посмотреть фотографии в высоком разрешении

ЦЕНА: по запросу

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Mitutoyo

Япония

Артикул: Серия 313

	Гарантия: 1 год
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Метод трёх проволочек является одним из наиболее точных способов определения среднего диаметра резьбы.

Особенности:

Проволочки закалены и прецизионно отшлифованы.

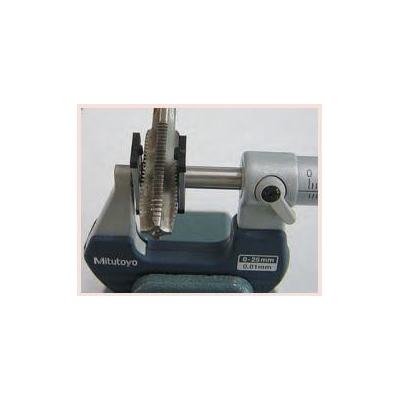

Проволочки устанавливаются на микрометр и пятку микрометра.

Технические характеристики:

Точность проволочек	DIN 2269, Класс 1
Погрешность проволочек	±1 мкм
Содержимое	18 пар проволочек диаметр 0,17 мм до диаметр 3,2 мм

Набор проволочек:

№	Диаметр микровинта [мм]
313-101	6,35
313-102	8

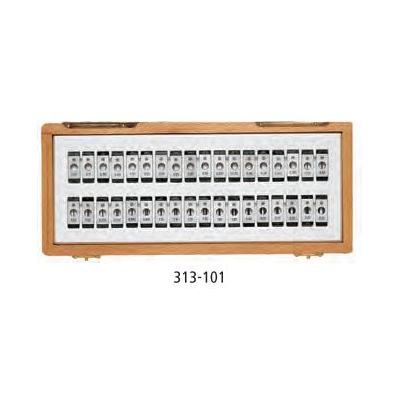

Подробно о № 313-101
Для диаметра 6,35 поставляются парами

№	Диаметр проволочки [мм]
952131	0,17
952132	0,195
952133	0,22
952134	0,25
952135	0,29
952136	0,335
952137	0,39
952138	0,455
952139	0,53
952140	0,62
952141	0,725
952142	0,895
952143	1,1
952144	1,35
952145	1,65
952146	2,05
952147	2,55
952148	3,2

Подробно о № 313-102
Для диаметра 8 поставляются парами

№	Диаметр проволочки [мм]
952149	0,17
952150	0,195
952151	0,22
952152	0,25
952153	0,29
952154	0,335
952155	0,39
952156	0,455
952157	0,53
952158	0,62
952159	0,725
952160	0,895
952161	1,1
952162	1,35
952163	1,65
952164	2,05
952165	2,55
952166	3,2

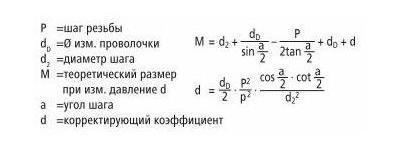

Фомулы расчета

Диаметр номинальный	Шаг резьбы Р	Шаг диаметр d₂	Проволока диаметр d₀	Измеряемое значение
Диаметр номинальный	Шаг резьбы Р	Шаг диаметр d₂	Проволока диаметр d₀	M	M-d₂
М16	2,00	14,701	1,350	17,021	2,320
М 20	2.50	18,376	1,650	21,163	2,787
М 22	2,50	20,376	1,650	23,163	2,787
М 24	3,00	22,051	2,050	25,606	3,555
М 27	3,00	25,051	2,050	28,605	3,554
МЗО	3,50	27,727	2,050	30,848	3,121
МЗЗ	3,50	30,727	2,050	33,848	3,121
МЗб	4,00	33,402	2,550	37,591	4,189
М 39	4,00	36,402	2,550	40,590	4,188
М 42	4,50	39,077	2,550	42,832	3,755
М 45	4,50	42,077	2,550	45,832	3,755
М 48	5,00	44,752	3,200	50,025	5,273
М 52	5,00	48,752	3,200	54,024	5,272
М 56	5,50	52,428	3,200	57,267	4,839
М60	5,50	56,428	3,200	61,267	4,839

Диаметр номинальный	Шаг резьбы Р	Шаг диаметр d₂	Проволока диаметр d₀	Измеряемое значение
Диаметр номинальный	Шаг резьбы Р	Шаг диаметр d₂	Проволока диаметр d₀	M	M-d₂
М 1	0,25	0,838	0,170	1,133	0,295
М 1,2	0,25	1,038	0,170	1,332	0,294
М 1,4	0,30	1,205	0,170	1,456	0,251
М 1,7	0,35	1,473	0,220	1,831	0,358
М 2	0,40	1,740	0,250	2,145	0,405
М 2,3	0,40	2,040	0,250	2,444	0,404
М 2,6	0,45	2,308	0,290	2,789	0,481
М 3	0,50	2,675	0,290	3,113	0,438
М 3,5	0,60	3,110	0,335	3,596	0,486
М 4	0,70	3,545	0,455	4,305	0,760
М 5	0,80	4,480	0,455	5,153	0,673
М 6	1,00	5,350	0,620	6,346	0,996
М 8	1,25	7,188	0,725	8,282	1,094
М 10	1,50	9,026	0,895	10,414	1,388
М 12	1,75	10,863	1,100	12,650	1,787
М 14	2,00	12,701	1,350	15,021	2,320

Комплектация:

В комплект входит деревянный футляр
