Калибры пробки Vogel метрические
Тип оборудования: Калибры
Производитель: Vogel
Описание: Прибор для проверки формы, размеров, взаиморасположения поверхностей изделий, деталей, заготовок.
Гарантия на калибры пробки Vogel метрические: 12 месяцев
Назначение прибора:
Калибры пробки Vogel метрические с резьбой от 1,0х0,25 до 68х6,0 ПР-НЕ, ПР, НЕ, установочные. Класс точности 6Н, предназначены для контроля размеров (в том числе и длины) деталей и заготовок, расположения поверхностей изделий относительно друг друга и в некоторых других случаях. Сфера применения достаточно широка: машиностроение, разнообразные лаборатории (при проведении контрольно-измерительных, калибровочных работ).
Калибр представляет собой бесшкальный измерительный инструмент, который нужен для проверки формы, размеров, взаиморасположения поверхностей изделий, деталей, заготовок.
Калибры бывают двух видов:
- предельные (с проходной и непроходной сторонами) – для измерения конусных, шлицевых, цилиндрических, конусных поверхностей,
- нормальные – ими проверяют сложные профили.
Особенности:
Калибры пробки резьбовые DIN 13
Метрическая ISO резьба
Сталь для калибров - закалена и отшлифована
Класс точности 6H

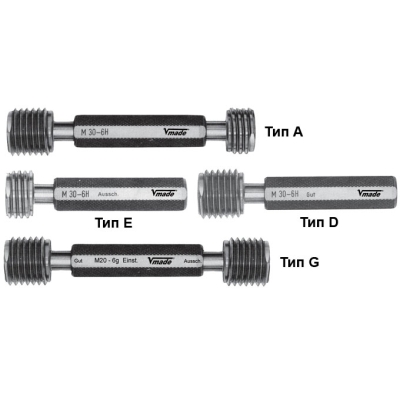

Тип А - ПР-НЕ
Тип D - ПР - проходной резьбовой калибр
Тип E - НЕ - непроходной резьбовой калибр
Тип G - установочный калибр
Калибровочный сертификат (СС) по запросу
Технические характеристики:
|
Арт. № |
Тип |
Резьба |
|
390101 |
ПР-НЕ |
М1,0х0,25 |
|
390102 |
ПР-НЕ |
M1,1x0,25 |
|
390103 |
ПР-НЕ |
M1,2x0,25 |
|
390104 |
ПР-НЕ |
М1,4х0,3 |
|
390105 |
ПР-НЕ |
М1,6х0,35 |
|
390106 |
ПР-НЕ |
М1,8х0,35 |
|
390107 |
ПР-НЕ |
М2,0х0,4 |
|
390108 |
ПР-НЕ |
М2,2х0,45 |
|
390109 |
ПР-НЕ |
М2,5х0,45 |
|
390110 |
ПР-НЕ |
М3,0х0,5 |
|
390111 |
ПР-НЕ |
М3,5х0,6 |
|
390112 |
ПР-НЕ |
М4,0х0,7 |
|
390113 |
ПР-НЕ |
М4,5х0,75 |
|
390114 |
ПР-НЕ |
М5,0х0,8 |
|
390115 |
ПР-НЕ |
М6,0х1,0 |
|
390116 |
ПР-НЕ |
М7,0х1,0 |
|
390117 |
ПР-НЕ |
М8,0х1,25 |
|
390118 |
ПР-НЕ |
М9,0х1,25 |
|
390119 |
ПР-НЕ |
М10х1,5 |
|
390120 |
ПР-НЕ |
М12х1,75 |
|
390121 |
ПР-НЕ |
М14х2,0 |
|
390122 |
ПР-НЕ |
М16х2,0 |
|
390123 |
ПР-НЕ |
М18х2,5 |
|
390124 |
ПР-НЕ |
М20х2,5 |
|
390125 |
ПР-НЕ |
М22х2,5 |
|
390126 |
ПР-НЕ |
М24х3,0 |
|
390127 |
ПР-НЕ |
М27х3,0 |
|
390128 |
ПР-НЕ |
М30х3,5 |
|
390129 |
ПР-НЕ |
М33х3,5 |
|
390130 |
ПР-НЕ |
М36х4,0 |
|
390131 |
ПР-НЕ |
М39х4,0 |
|
390401 |
ПР |
М1,0х0,25 |
|
390402 |
ПР |
M1,1x0,25 |
|
390403 |
ПР |
M1,2x0,25 |
|
390404 |
ПР |
М1,4х0,3 |
|
390405 |
ПР |
М1,6х0,35 |
|
390406 |
ПР |
М1,8х0,35 |
|
390407 |
ПР |
М2,0х0,4 |
|
390408 |
ПР |
М2,2х0,45 |
|
390409 |
ПР |
М2,5х0,45 |
|
390410 |
ПР |
М3,0х0,5 |
|
390411 |
ПР |
М3,5х0,6 |
|
390412 |
ПР |
М4,0х0,7 |
|
390413 |
ПР |
М4,5х0,75 |
|
390414 |
ПР |
М5,0х0,8 |
|
390415 |
ПР |
М6,0х1,0 |
|
390416 |
ПР |
М7,0х1,0 |
|
390417 |
ПР |
М8,0х1,25 |
|
390418 |
ПР |
М9,0х1,25 |
|
390419 |
ПР |
М10х1,5 |
|
390420 |
ПР |
М12х1,75 |
|
390421 |
ПР |
М14х2,0 |
|
390422 |
ПР |
М16х2,0 |
|
390423 |
ПР |
М18х2,5 |
|
390424 |
ПР |
М20х2,5 |
|
390425 |
ПР |
М22х2,5 |
|
390426 |
ПР |
М24х3,0 |
|
390427 |
ПР |
М27х3,0 |
|
390428 |
ПР |
М30х3,5 |
|
390429 |
ПР |
М33х3,5 |
|
390430 |
ПР |
М36х4,0 |
|
390431 |
ПР |
М39х4,0 |
|
390432 |
ПР |
М42х4,5 |
|
390433 |
ПР |
М45х4,5 |
|
390434 |
ПР |
М48х5,0 |
|
390435 |
ПР |
М52х5,0 |
|
390436 |
ПР |
М56х5,5 |
|
390437 |
ПР |
М60х5,5 |
|
390438 |
ПР |
М64х6,0 |
|
390439 |
ПР |
М68х6,0 |
|
390501 |
НЕ |
М1,0х0,25 |
|
390502 |
НЕ |
M1,1x0,25 |
|
390503 |
НЕ |
M1,2x0,25 |
|
390504 |
НЕ |
М1,4х0,3 |
|
390505 |
НЕ |
М1,6х0,35 |
|
390506 |
НЕ |
М1,8х0,35 |
|
390507 |
НЕ |
М2,0х0,4 |
|
390508 |
НЕ |
М2,2х0,45 |
|
390509 |
НЕ |
М2,5х0,45 |
|
390510 |
НЕ |
М3,0х0,5 |
|
390511 |
НЕ |
М3,5х0,6 |
|
390512 |
НЕ |
М4,0х0,7 |
|
390513 |
НЕ |
М4,5х0,75 |
|
390514 |
НЕ |
М5,0х0,8 |
|
390515 |
НЕ |
М6,0х1,0 |
|
390516 |
НЕ |
М7,0х1,0 |
|
390517 |
НЕ |
М8,0х1,25 |
|
390518 |
НЕ |
М9,0х1,25 |
|
390519 |
НЕ |
М10х1,5 |
|
390520 |
НЕ |
М12х1,75 |
|
390521 |
НЕ |
М14х2,0 |
|
390522 |
НЕ |
М16х2,0 |
|
390523 |
НЕ |
М18х2,5 |
|
390524 |
НЕ |
М20х2,5 |
|
390525 |
НЕ |
М22х2,5 |
|
390526 |
НЕ |
М24х3,0 |
|
390527 |
НЕ |
М27х3,0 |
|
390528 |
НЕ |
М30х3,5 |
|
390529 |
НЕ |
М33х3,5 |
|
390530 |
НЕ |
М36х4,0 |
|
390531 |
НЕ |
М39х4,0 |
|
390532 |
НЕ |
М42х4,5 |
|
390533 |
НЕ |
М45х4,5 |
|
390534 |
НЕ |
М48х5,0 |
|
390535 |
НЕ |
М52х5,0 |
|
390536 |
НЕ |
М56х5,5 |
|
390537 |
НЕ |
М60х5,5 |
|
390538 |
НЕ |
М64х6,0 |
|
390539 |
НЕ |
М68х6,0 |
|
390707 |
установочный калибр |
М2,0х0,4 |
|
390708 |
установочный калибр |
М2,2х0,45 |
|
390709 |
установочный калибр |
М2,5х0,45 |
|
390710 |
установочный калибр |
М3,0х0,5 |
|
390711 |
установочный калибр |
М3,5х0,6 |
|
390712 |
установочный калибр |
М4,0х0,7 |
|
390713 |
установочный калибр |
М4,5х0,75 |
|
390714 |
установочный калибр |
М5,0х0,8 |
|
390715 |
установочный калибр |
М6,0х1,0 |
|
390716 |
установочный калибр |
М7,0х1,0 |
|
390717 |
установочный калибр |
М8,0х1,25 |
|
390718 |
установочный калибр |
М9,0х1,25 |
|
390719 |
установочный калибр |
М10х1,5 |
|
390720 |
установочный калибр |
М12х1,75 |
|
390721 |
установочный калибр |
M14x2,0 |
|
390722 |
установочный калибр |
M16x2,0 |
|
390723 |
установочный калибр |
M18x2,5 |
|
390724 |
установочный калибр |
M20x2,5 |
|
390725 |
установочный калибр |
M22x2,5 |
|
390726 |
установочный калибр |
M24x3,0 |
|
390727 |
установочный калибр |
М27х3,0 |
|
390728 |
установочный калибр |
М30х3,5 |
|
390729 |
установочный калибр |
М33х3,5 |
|
390730 |
установочный калибр |
М36х4,0 |
|
390731 |
установочный калибр |
М39х4,0 |
|
390732 |
установочный калибр |
М42х4,5 |
|
390733 |
установочный калибр |
М45х4,5 |
|
390734 |
установочный калибр |
М48х5,0 |
|
390735 |
установочный калибр |
М52х5,0 |
|
390736 |
установочный калибр |
М56х5,5 |
|
390737 |
установочный калибр |
М60х5,5 |
|
390738 |
установочный калибр |
М64х6,0 |
|
390739 |
установочный калибр |
М68х6,0 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по калибрам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
