Калибры кольца Vogel резьбовые
Тип оборудования: Калибры
Производитель: Vogel
Описание: Прибор для проверки формы, размеров, взаиморасположения поверхностей изделий, деталей, заготовок.
Гарантия на калибры кольца Vogel резьбовые: 12 месяцев
Назначение прибора:
Калибры кольца Vogel резьбовые с резьбой от 1,0х0,25 до 68х6,0. Класс точности 6g ПР или НЕ, предназначены для контроля размеров (в том числе и длины) деталей и заготовок, расположения поверхностей изделий относительно друг друга и в некоторых других случаях. Сфера применения достаточно широка: машиностроение, разнообразные лаборатории (при проведении контрольно-измерительных, калибровочных работ).
Калибр представляет собой бесшкальный измерительный инструмент, который нужен для проверки формы, размеров, взаиморасположения поверхностей изделий, деталей, заготовок.
Калибры бывают двух видов:
- предельные (с проходной и непроходной сторонами) – для измерения конусных, шлицевых, цилиндрических, конусных поверхностей,
- нормальные – ими проверяют сложные профили.
Особенности:
Калибры-кольца резьбовые
Метрическая ISO резьба
Сталь для калибров закалена и отшлифована

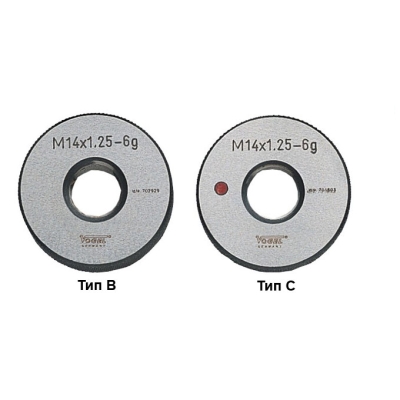

Тип В = ПР резьбовое проходное кольцо
Тип С = НЕ резьбовое непроходное кольцо
Допуск 6g
Технические характеристики:
|
Арт. № |
Тип |
Резьба |
|
390201 |
ПР |
М1,0х0,25 |
|
390202 |
ПР |
M1,1x0,25 |
|
390203 |
ПР |
M1,2x0,25 |
|
390204 |
ПР |
М1,4х0,3 |
|
390205 |
ПР |
М1,8х0,35 |
|
390206 |
ПР |
М1,6х0,35 |
|
390207 |
ПР |
М2,0х0,4 |
|
390208 |
ПР |
М2,2х0,45 |
|
390209 |
ПР |
М2,5х0,45 |
|
390210 |
ПР |
М3,0х0,5 |
|
390211 |
ПР |
М3,5х0,6 |
|
390212 |
ПР |
М4,0х0,7 |
|
390213 |
ПР |
М4,5х0,75 |
|
390214 |
ПР |
М5,0х0,8 |
|
390215 |
ПР |
М6,0х1,0 |
|
390216 |
ПР |
М7,0х1,0 |
|
390217 |
ПР |
М8,0х1,25 |
|
390218 |
ПР |
М9,0х1,25 |
|
390219 |
ПР |
М10х1,5 |
|
390220 |
ПР |
М12х1,75 |
|
390221 |
ПР |
М14х2,0 |
|
390222 |
ПР |
М16х2,0 |
|
390223 |
ПР |
М18х2,5 |
|
390224 |
ПР |
М20х2,5 |
|
390225 |
ПР |
М22х2,5 |
|
390301 |
НЕ |
М1,0х0,25 |
|
390302 |
НЕ |
M1,1x0,25 |
|
390303 |
НЕ |
M1,2x0,25 |
|
390304 |
НЕ |
М1,4х0,3 |
|
390305 |
НЕ |
М1,6х0,35 |
|
390306 |
НЕ |
М1,8х0,35 |
|
390307 |
НЕ |
М2,0х0,4 |
|
390308 |
НЕ |
М2,2х0,45 |
|
390309 |
НЕ |
М2,5х0,45 |
|
390310 |
НЕ |
М3,0х0,5 |
|
390311 |
НЕ |
М3,5х0,6 |
|
390312 |
НЕ |
М4,0х0,7 |
|
390313 |
НЕ |
М4,5х0,75 |
|
390314 |
НЕ |
М5,0х0,8 |
|
390315 |
НЕ |
М6,0х1,0 |
|
390316 |
НЕ |
М7,0х1,0 |
|
390317 |
НЕ |
М8,0х1,25 |
|
390318 |
НЕ |
М9,0х1,25 |
|
390319 |
НЕ |
М10х1,5 |
|
390320 |
НЕ |
М12х1,75 |
|
390321 |
НЕ |
М14х2,0 |
|
390322 |
НЕ |
М16х2,0 |
|
390323 |
НЕ |
М18х2,5 |
|
390324 |
НЕ |
М20х2,5 |
|
390325 |
НЕ |
М22х2,5 |
|
390226 |
ПР |
М24х3,0 |
|
390227 |
ПР |
М27х3,0 |
|
390228 |
ПР |
М30х3,5 |
|
390229 |
ПР |
М33х3,5 |
|
390230 |
ПР |
М36х4,0 |
|
390231 |
ПР |
М39х4,0 |
|
390232 |
ПР |
М42х4,5 |
|
390233 |
ПР |
М45х4,5 |
|
390234 |
ПР |
М48х5,0 |
|
390235 |
ПР |
М52х5,0 |
|
390236 |
ПР |
М56х5,5 |
|
390237 |
ПР |
М60х5,5 |
|
390238 |
ПР |
М64х6,0 |
|
390239 |
ПР |
М68х6,0 |
|
390326 |
ПР |
М24х3,0 |
|
390327 |
ПР |
М27х3,0 |
|
390328 |
ПР |
М30х3,5 |
|
390329 |
ПР |
М33х3,5 |
|
390330 |
НЕ |
М36х4,0 |
|
390331 |
НЕ |
М39х4,0 |
|
390332 |
НЕ |
М42х4,5 |
|
390333 |
НЕ |
М45х4,5 |
|
390334 |
НЕ |
М48х5,0 |
|
390335 |
НЕ |
М52х5,0 |
|
390336 |
НЕ |
М56х5,5 |
|
390337 |
НЕ |
М60х5,5 |
|
390338 |
НЕ |
М64х6,0 |
|
390339 |
НЕ |
М68х6,0 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по калибрам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
