Артикул: Digiflex Com
|
Тип оборудования: рефлектометр, генератор звуковых частот
Производитель: Seba KMT, Германия
Серия: Digiflex
Модель: Digiflex Com
Описание: прибор для определения мест неисправностей в медных кабелях
Гарантия на рефлектометр Digiflex Com: 1 год.
Назначение рефлектометра Digiflex Com

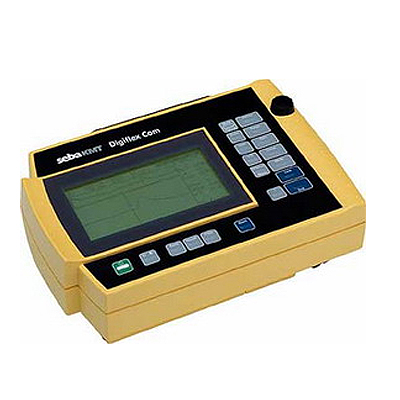

Digiflex Com - это компактный и мощный рефлектометр для определения мест неисправностей в медных кабелях. Данный прибор отличает высокая разрешающая способность в ближнем диапазоне (2,5 см) и большая дальность измерения (30 км диапазон измерения).
Его простое обслуживание и применение в нем новейших технологий позволяют даже неподготовленному пользователю точно и быстро произвести локализацию неисправности. В то же время для экспертов прибор предоставляет дополнительные многочисленные возможности.
При рефлектометрии, с целью локализации места неисправности, в кабель посылается соответствующий импульс. Импульсы распространяются по кабелю и отражаются от места неисправности. По амплитуде и форме эхо-сигнала можно определить вид неисправности.
Отличительные особенности рефлектометра Digiflex Com:
Технические характеристики рефлектометра Digiflex Com
|
Диапазон измерения |
50 м до 30000 м (растянутый 5 м) |
|
Виды измерения |
Прямое измерение с внутренним моделированием |
|
|
IFL-режим (ошибки, зависящие от времени) |
|
|
Сравнительное измерение двух пар |
|
|
Дифференциальное измерение двух пар |
|
|
Измерение связи, скрещивание жил, |
|
|
(проникновение влаги с преобразователем ошибок) |
|
Длительность импульсов |
5, 10, 20, 50, 200, 750, 3000 нс |
|
Шкала локализации |
µs, m, ft |
|
Макс. разрешение |
2,5 см |
|
Погрешность |
± 0,1 % диапазона измерения |
|
|
± текущее разрешение |
|
V/2 установка |
30 - 150 m/µs |
|
|
98 - 492 ft/ms |
|
NVP-коэффициент |
0,200 - 0,9999 |
|
Динамический диапазон |
90 dB |
|
Дисплей |
256 x 128 Pixel |
|
Амплитуда импульса |
10 V на 130 Ohm |
|
Внутреннее наращивание |
40 - 200 Ohm |
|
Питание |
NiMH-сменный аккумулятор |
|
|
внешнее: 230 V AC; 11 - 15 V DC |
|
Рабочий диапазон температур |
от -10 °C до +50 °C |
|
Диапазон температур хранения |
от -20 °C до +60 °C |
|
Корпус |
Пластмассовый, IP 55 по DIN 40 050 |
|
Размеры (Ш x В х Г) |
260 x 176 x 70 мм |
|
Вес |
1,5 кг |
Стандартный комплект поставки рефлектометра Digiflex Com:
Принадлежности к Digiflex Com
|
