Тип оборудования: Рефлектометр цифровой (с измерительным мостом)

Производитель: СТЭЛЛ

Модель: РЕЙС-205

Гарантия: 1 год

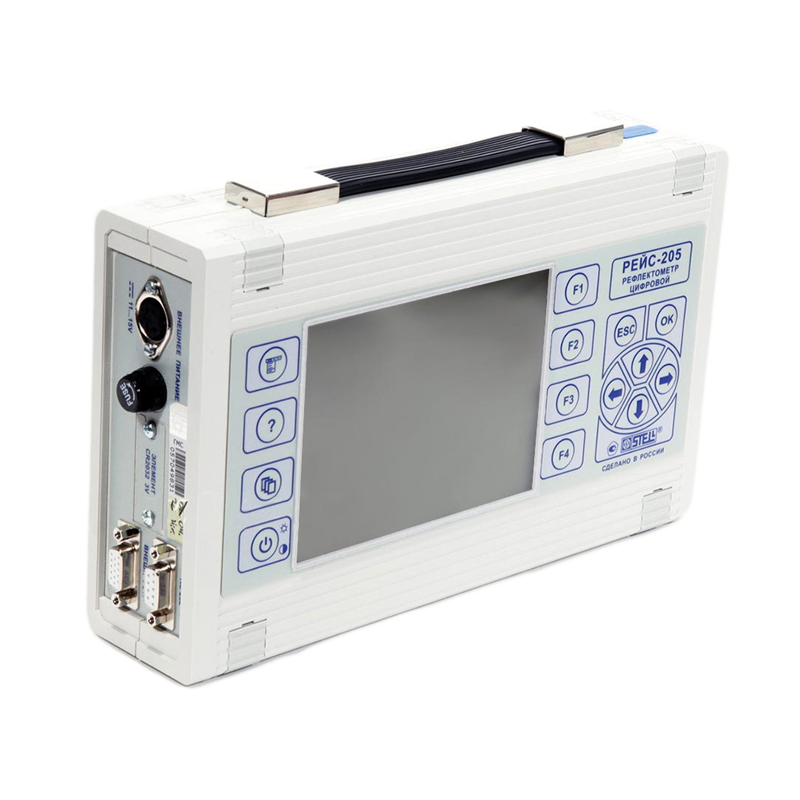

Описание рефлектометра РЕЙС-205:

Рефлектометр цифровой РЕЙС-205 с измерительным мостом разработан специально для определения всех видов повреждений кабельных линий связи и других типов кабельных линий.

РЕЙС-205 это измерительная система, которая представляет собой совокупность двух приборов в одном корпусе: самый совершенный российский импульсный рефлектометр и кабельный измерительный мост.

Возможности рефлектометра цифрового РЕЙС-205:

1. Измерения кабельной линии с целью локализации места повреждения

• обнаружение и точное определение расстояния до места любого повреждения (короткое замыкание, обрыв, низкоомные утечки, высокоомные утечки, понижение изоляции) кабельных линий связи, силовых кабельный линий и любых других кабельных линий локационным методом (методом импульсной рефлектометрии), мостовым методом, волновым методом и методом кратковременной дуги;
• замена всех отечественных приборов для определения мест повреждения в кабельных линиях: Р5-9, Р5-10, Р5-13, Р5-17, К6Р-5, ЦР-0200, ПКП-5, ИРК-ПРО и многих зарубежных импульсных приборов и мостов фирмы Seba Dynatronic (Германия), фирмы Hagenuk (Германия), фирмы Riser Bond (США) и других фирм;
• паспортизация кабельных линий с созданием и сохранением в энергонезависимой встроенной памяти и на компьютере базы данных (паспортов) по рефлектограммам и параметрам обслуживаемых линий;
• диагностика состояния кабельной линии за счет сравнения рефлектограмм, сопротивления изоляции и других параметров кабельной линии с ранее измеренными значениями (паспортными данными);
• измерение длины линии (в том числе длины кабеля на бухте или барабане);
• измерение коэффициентов укорочений и запись их в энергонезависимую память;
• определение волнового сопротивления линии.

2. Серийные и приемочные измерения кабельных линий

• измерение сопротивления изоляции;
• измерение сопротивления шлейфа (петли);
• измерение оммической асимметрии (разности сопротивлений жил);
• измерение емкости линии;
• сохранение измеренных параметров кабельных линий во встроенном запоминающем устройстве и на компьютере.

Области применения РЕЙС-205:

• Прокладка кабельных линий всех типов
• Поиск мест повреждений в кабельных линиях всех типов
• Эксплуатация кабельных линий сельских, городских и междугородних телефонных станций
• Эксплуатация кабельных линий связи во всех отраслях народного хозяйства
• Кабельное телевидение и компьютерные сети
• Эксплуатация линий связи и электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов
• Паспортизация кабельных линий
• Диагностика состояния кабельных линий
• Производство и торговля кабелями

Отличительные особенности:

• Реализация нескольких методов определения мест повреждений в кабельных линиях
• Низкая инструментальная погрешность измерения - не более 0,2%
• Цифровая индикация выходного сопротивления
• Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измерительных схем, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек), подсветкой и подогревом
• Возможность регулировки яркости и контрастности изображения
• Отведение большей части экрана (72% площади) под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм
• Отображение на экране подробных схем подключения линии при измерении мостовым методом упрощает работу с прибором
• Мощный зондирующий импульс, наличие специального компенсирующего импульса
• Три рефлектометрических входа для одновременного подключения трех линий
• Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм
• Простота и удобство управленияВозможность работы при недостаточной освещенности
• Выход на компьютер
• Питание: от встроенных аккумуляторов, промышленной сети 85...265В частотой 47...63 Гц или бортовой сети автомобиля 11...15В
• Небольшое энергопотребление, наличие режима энергосбережения
• Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку
• Высокая надежность, прочный пластмассовый корпус
• Широкий диапазон рабочих температур –10…+50°, (реально, за счет наличия подогрева -20...+50° С)
• Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях
• Небольшой вес 2 кг.

Используемые методы измерения:

В рефлектометре РЕЙС-205 наряду с традиционным методом импульсной рефлектометрии, при котором надежно и точно определяется длина линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и.т.п.), дополнительно реализуется мостовой метод измерения.

Мостовой метод измерения - позволяет с высокой точностью измерять сопротивление шлейфа, оммическую асимметрию, емкость линии, сопротивление изоляции, определить расстояние до места высокоомного повреждения (понижения изоляции) или обрыва линии.

Использование мостового метода особенно важно при измерениях кабелей связи и при паспортизации кабельных линий.

Управление и анализ характеристик встроенным микропроцессором

Управлением всем процессом измерения (сравнение, вычитание, отстройка от помех, контроль за напряжением питания, запоминание, вывод информации на экран и т.п.) и обработкой информации занимается мощный встроенный микропроцессор.

Наличие специальных многофункциональных кнопок управления, расположенных непосредственно у экрана, и кнопок изменения параметрами позволяет оперативно изменять любой из выбранных параметров.

Режим энергосбережения

При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы.

Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.

Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения.

Это обеспечивает эксплуатацию аккумуляторов максимально-возможное время.

При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производится измерение.

Это позволяет при последующем включении прибора сразу войти в прежний режим.

Мощный зондирующий импульс

Амплитуда зондирующего импульса прибора РЕЙС-205 может достигать 25…30В (в зависимости от нагрузки), что важно для обеспечения большого перекрываемого затухания.

Наличие импульса компенсации

В рефлектометре РЕЙС-205 имеется возможность включения импульса компенсации для устранения так называемой “лыжи”, которая появляется на рефлектограмме при измерении кабелей связи с малым сечением и большим погонным сопротивлением жил.

Управление зондирующим сигналом

В приборе РЕЙС-205 обеспечивается два режима управления длительностью зондирующего импульса: зависимый и независимый.

При зависимом режиме управления длительность автоматически изменяется пропорционально диапазону расстояний.

Если выбран независимый режим, то длительность остается неизменной при изменении диапазона измеряемых расстояний.

Независимый режим управления позволяет, в зависимости от типа измеряемой кабельной линии и ее свойств, выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.

Два режима отображения рефлектограммы измеряемой линии

Рефлектометр РЕЙС-205 обеспечивает два режима отображения рефлектограммы измеряемой линии: однооконный и двухоконный режимы.

При однооконном режиме на экране прибора отображается одна рефлектограмма измеряемой линии.

При двухоконном режиме на экране отображаются две рефлектограммы одной линии, причем в верхнем окне - рефлектограмма всей линии, а в нижнем – выбранный участок рефлектограммы той же линии (с усилением и растяжкой) для детального анализа.

Двухкурсорная система отсчета. Низкая инструментальная погрешность

В рефлектометре РЕЙС-205 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому.

Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например определить расстояние от кабельной муфты до места повреждения).

Растяжка любого выбранного участка рефлектограммы

Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.

Новые методы измерения и анализа результатов

Новое программное обеспечение и наличие встроенного энергонезависимого запоминающего устройства позволяет существенно повысить эффективность определения повреждений на фоне помех.

При этом выполняются следующие измерения:

• непосредственное измерение любых двух из трех линий, подключенных к прибору, и отображение на экране самих рефлектограмм или их разностей
• вывод текущих рефлектограмм на экран и запись в память с присвоением имени
• вывод на экран из памяти для сравнения двух наложенных рефлектограмм
• индикация разности рефлектограмм
• возможность совмещения двух рефлектограмм для снижения методической погрешности
• аналоговая фильтрация и цифровое усреднение (сглаживание) рефлектограмм

Отображение информации и результатов измерения

Встроенный LCD-индикатор имеет большой экран и обеспечивает индикацию рефлектограмм, измерительных схем, всех параметров и измеряемых величин во всех режимах.

На экране оператору выдаются также подсказки. При неправильных действиях выдается звуковой предупреждающий сигнал.

В приборе специально применен черно-белый жидкокристаллический экран с высокой контрастностью, как наиболее четко отображающий рефлектограмму и всю информацию при ярком солнечном свете.

Для работы в темноте предусмотрено включение подсветки экрана.

Цифровая индикация выходного сопротивления

Прибор РЕЙС-205 имеет цифровую индикацию выходного сопротивления, что позволяет оценить величину волнового сопротивления измеряемой линии и обеспечить правильное сравнение рефлектограмм не только при условии согласования выходного сопротивления прибора с волновым сопротивлением линии, но и при любом рассогласовании указанных сопротивлений.

Запоминание и долговременное хранение результатов измерения

Специальная встроенная энергонезависимая память прибора РЕЙС-205 позволяет запоминать и хранить в памяти при включенном и выключенном питании до 500 рефлектограмм со всеми установленными параметрами системы и именами.

При следующем включении питания прибор автоматически настраивается на режим, соответствующий состоянию до выключения.

Информация в энергонезависимой памяти прибора может храниться не менее 10 лет.

Связь с компьютером

Информация из памяти РЕЙС-205 может быть переписана в память компьютера: по стандартному последовательному интерфейсу RS-232 (для приборов, выпущенных до конца 2013 года) и по интерфейсу USB (для приборов, выпускаемых с начала 2014 года).

Возможна обратная загрузка информации.

Для удобства создания в компьютере "библиотеки" рефлектограмм и других измеренных величин им присваиваются имена по аналогии с именами файлов в компьютере.

Созданная "библиотека" обслуживаемых линий позволяет существенно ускорить поиск места повреждения путем сравнения поврежденной линии с этой же линией из "библиотеки". При этом обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по "библиотечным" данным.

Вместе с прибором РЕЙС-205 каждому покупателю отправляется в качестве презента специальный кабель для подключения прибора к компьютеру и программа РЕЙД-7.

Встроенная таблица коэффициентов укорочения различных линий

Наряду с возможностью ручной установки коэффициента укорочения во внутренней памяти прибора РЕЙС-205 имеется таблица для записи коэффициентов укорочения обслуживаемых линий.

При этом имеется возможность оперативного извлечения коэффициента укорочения нужной линии и его использования при измерении.

Память коэффициентов укорочения энергонезависима, поэтому записанные в таблицу данные будут храниться там в течение всего срока эксплуатации прибора.

При необходимости эти данные можно заменить на новые, в том числе из внешнего компьютера, или стереть.

Измерение параметров кабельных линий

В режиме мостового метода прибор РЕЙС-205 позволяет измерить параметры кабельной линии: сопротивление шлейфа, сопротивление изоляции и ёмкость.

Измерение сопротивления шлейфа (петли)

Шлейф (петля) - это две жилы, закороченные на конце.

Прибор РЕЙС-205 имеет 3 специальных разъёма для подключения измеряемых жил кабеля. Сопротивление шлейфа может быть измерено для любой пары из трех жил, подключенных к разъёмам прибора.

Измерение расстояния до обрыва или конца линии мостовым методом переменного тока

РЕЙС-205 позволяет измерить ёмкость оборванной жилы и, используя информацию об известной длине исправной жилы или о погонной емкости линии, определить расстояние до места обрыва.

Измерение расстояния до места короткого замыкания или длины линии мостовым методом постоянного тока

РЕЙС-205 позволяет измерить сопротивление шлейфа, или суммарное сопротивление двух жил, закороченных в месте дефекта.

Используя измеренное значение сопротивления и информацию о погонном сопротивлении жил, РЕЙС-205 позволяет определить расстояние до места короткого замыкания, или длину линии (если линия была закорочена на конце).

Измерение сопротивления изоляции. Использование РЕЙС-205 в качестве омметра и мегомметра

Прибор РЕЙС-205 может быть использован для измерения сопротивления изоляции жил кабеля или как обычный омметр и мегомметр.

Измерение мостовым методом расстояния до места утечки (понижения изоляции)

РЕЙС-205 позволяет измерить расстояние до места высокоомного повреждения (утечки) мостовым методом. Такие повреждения невозможно измерить рефлектометрическим способом.

Использование РЕЙС-205 в качестве вольтметра

Прибор РЕЙС-205 может быть использован в качестве вольтметра постоянного или переменного напряжений. Диапазон измеряемых напряжений составляет 0...200В. Режим измерения напряжений позволяет оценивать наличие наведенных и посторонних напряжений на измеряемой линии.

Универсальность питания

Возможность питания рефлектометра РЕЙС-205 от встроенных аккумуляторов, от промышленной сети переменного тока с широким диапазоном входных напряжений и от бортовой сети автомобиля расширяет области применения.

В рефлектометре РЕЙС-205 использованы широко распространенные аккумуляторы типа АА.

(Приведенные выше рефлектограммы и схемы подключения линий скопированы с экрана прибора РЕЙС-205)

Технические характеристики цифрового рефлектометра РЕЙС-205:

Комплект поставки РЕЙС-205:
