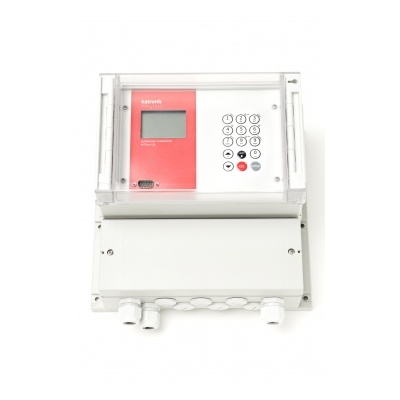

Расходомер KATFlow 150 предназначен для стационарного измерения расхода жидкостей и сжиженных газов в полнозаполненных трубах с помощью накладных ультразвуковых датчиков. Двухканальная версия позволяет измерять расход одновременно на двух трубах либо на одной трубе в двухлучевом режиме. Кроме того KATFlow 150 имеет возможность измерения концентрации, также доступны различные рабочие входы и выходы и связь по последовательному интерфейсу. Эти возможности подкреплены внутренним регистратором и программным обеспечением для записи и выгрузки измеренных значений. Опционально доступны версии передатчика и преобразователей во взрывобезопасном исполнении.
| Основные характеристики | |
| Принцип измерения | Ультразвуковой времяразностный корреляционный метод |
| Скорость потока | 0,01...25 м/с |
| Разрешение | 0,25 мм/с |
| Воспроизводимость | 0,15% от показания ±0,015 м/с |
| Погрешность | Объемный расход ± 1% от показания без калибровки, ± 0,5% от показания с калибровкой Скорость потока ± 0,5% от показания |
| Динамический диапазон | |
| Частота измерения | 10...100Гц |
| Время отклика | 1 с, 70 мс (опция) |
| Усреднение показаний | 0...99 с |
| Содержание газов и твердых примесей в среде | < 10% от объема |
| Общие | |
| Корпус | Настенное крепление |
| Степень защиты | IP 66 |
| Рабочая температура | -10...60°С |
| Материал корпуса | пластик, ABS, поликарбонат (прозрачная передняя дверца) |
| Количество каналов | 1 или 2 |
| Источник питания | 100...240В переменного тока или 9...36В специальное по заказу |
| Дисплей | ЖК графический дисплей, 128 х 64 точек с подсветкой |
| Размеры | В237 х Ш258 х Д 146 мм |
| Вес | Около 2,3 кг |
| Потребляемая мощность | <5 Вт |
| Языки | Русский и др. |
| Передача данных | |
| Последовательный интерфейс | RS 232, USB, RS 485, Modbus RTU, HART |
| Передаваемые данные | измеренные и суммарные значения, параметрические наборы и конфигурация, зарегистрированные данные |
| Вычислительные функции | Усреднение/разность/сумма |
| Величины и единицы измерения | |
| Объемный расход | м3/ч, м3/мин, м3/с, л/ч, л/мин, л/с и др. |
| Скорость потока | м/с и др. |
| Массовый расход | г/с, т/ч, кг/ч, кг/мин |
| Объем | м3, л и др. |
| Масса | г, кг, т |
| Регистратор данных | |
| Объем памяти | примерно 30 000 выборок (128 кБ), по желанию > 100000 (512 кБ) |
| Регистрируемые данные | Все измеренные и суммарные значения, параметрические наборы |
| Программное обеспечение KATdata | |
| Функциональные возможности | Выгрузка измеренных значений/установочных параметров, графическое представление, табличный формат, экспорт в другие программы, передача измеренных данных в режиме реального времени. |
| Операционные системы | Windows 2000, NT, ХР, Vista, 7 |
| Рабочие входы | |
| Гальванически изолированные от основного прибора и др. входов/выходов | |
| Температура | РТ 100 (накладные), четырехпроводная цепь, диапазон измерения -50 ...400°С, разрешение 0,1 К, погрешность ± 0,2К |
| Ток | 0/4...20 мА активный и пассивный, Ri = 50 Ом, погрешность 0,1% |
| Рабочие выходы | |
| Гальванически изолированные от основного прибора и др. входов/выходов | |
| Ток | 0/4...20 мА, актив. ( Rh < 500 Ом), разрешение 16 бит, U = 30 В, погрешность 0,1% |
| Напряжение | 0...10 В, Ri = 500 Ом |
| Цифровой (открытый коллектор) | Сумматор, вес 0,01...1000/ед., ширина 30...999мс, U = 24В, Imax= 4мА |
| Цифровой (релейный) | Тревожный, ошибки (программируемый), сухой контакт, U = 48В, Imax = 250мА |
| Температурные датчики РТ100 | |
| Тип | РТ100 (накладные) |
| Диапазон измерения | -30...250°С |
| Дизайн | 4-х проводный |
| Погрешность Т | ± (0,15°С + 2 х 10-3 х Т [°С], класс А |
| Погрешность Д Т | ≤0,1К(ЗК< ΔТ<6К) |
| Время отклика | 50 с |
| Размеры датчика | 20 х 15 х 15 мм |
| Материал датчика | Алюминий |
| Степень защиты | IP 66 |
| Установка | цепями для l<150 |
| Длина кабеля | 3 м |
| Накладные датчики Тип K1L, K1N, K1E | |
| Диапазон диаметров | 50...3000 мм для K1N, 50...6500 мм для K1L |
| Размеры | 60 х 30 х 34 мм |
| Материал корпуса | Нержавеющая сталь |
| Материал оболочки кабеля | K1L-ПВХ, K1N/E – нержавеющая сталь |
| Температурный диапазон | Тип K1L: -30...80°С, Тип K1N: -30...130°С, Тип K1E: -30...200°С |
| Степень защиты | IP 66, IP 67 и IP 68 (опция) |
| Длина кабеля | K1L – 5 м, K1N/E – 4м |
| Тип K4L, K4N, К4Е | |
| Диапазон диаметров | 10...250 мм для K4N/E, 10...250 мм для K4L |
| Размеры | 43 x 18 x 22 мм |
| Материал корпуса | Нержавеющая сталь |
| Материал оболочки кабеля | K4L – ПВХ, K4N/E – нержавеющая сталь |
| Температурный диапазон | Тип K4L: -30...80°С, Тип K4N: -30...130°С, Тип К4Е: -30...200°С |
| Степень защиты | IP 66, IP 67 и IP 68 (опция) |
| Длина кабеля | K4L – 5 м, K4N/E – 2,5 м |
| Кабельный удлиннитель | |
| Возможные длины | 5...100м |
| Тип кабеля | коаксиальный |
| Оболочка кабеля | ТПЕ |
| Температурный диапазон | -40...80°С |
| Мин. радиус изгиба | 67 мм |
| Присоединение кабелей | |
| Тип разъема | Клеммная коробка, разъемы Amphenol |
| Оконцовка к передатчику | разъем SNB (микроразъем), прямое подключение |
| Тип К1Ех, К4Ех | |
| Диапазон диаметров | 10...250 мм для К4Ех, 50...3000 мм для К1Ех |
| Размеры | 43 х 18 х 22 мм для К4Ех, 60 х 30 х 34 мм для К1Ех |
| Материал корпуса | Нержавеющая сталь |
| Материал оболочки кабеля | K1L-PTFE |
| Температурный диапазон | -30...115°С |
| Степень защиты | IP 68 |
| Длина кабеля | 5 м |
| Маркировка взрывозащиты | 1ЕхmallТ4 X или 1ЕхmallТ5 X или 1ЕхmallТ6 X |
| Приспособления для крепления датчиков | |
| Диапазон диаметров и тип крепления | хомуты, нержавеющая сталь ДУ 10...40мм Металлические ленты и зажимы ДУ 15...310мм Металлические ленты и зажимы ДУ 25...3000мм Металлические ленты и зажимы ДУ 1000...3000(6500)мм Установочные рельсы и ленты 50...3000мм |
| Установочное приспособление для гибких шлангов | по заказу, нержавеющая сталь |
|

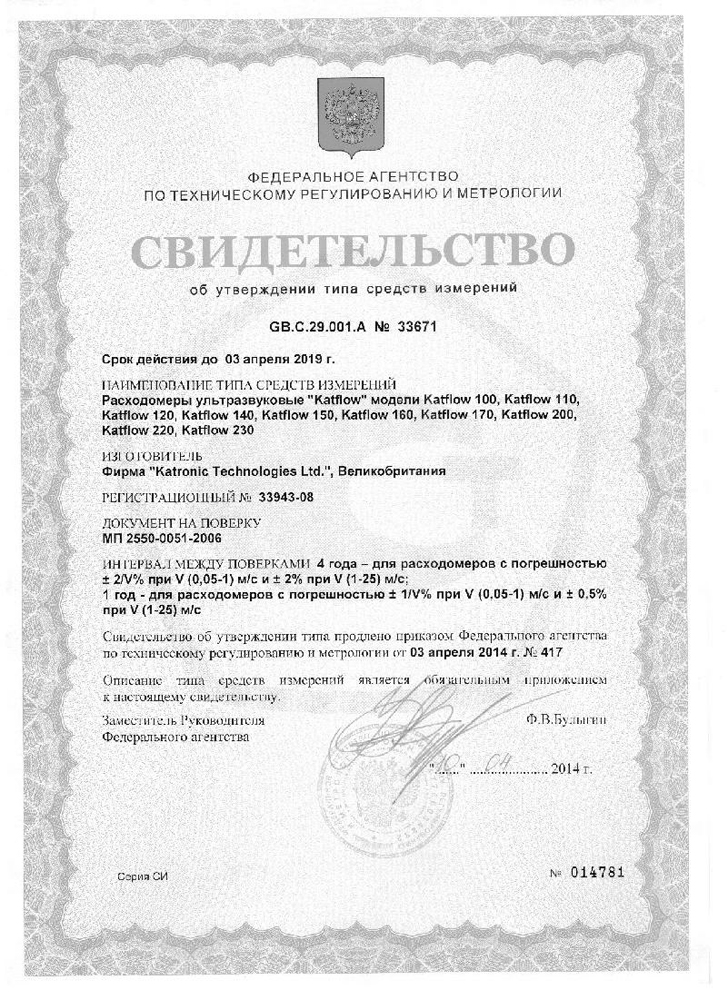

Сертификаты |
|||
|
|||
|
|
|||
|
