Расходомеры KATflow 170 предназначены для проведения точных измерений расхода жидкостей и сжиженных газов в напорных трубопроводах без врезки в трубопровод во взрывоопасных Зонах 1 и 2.

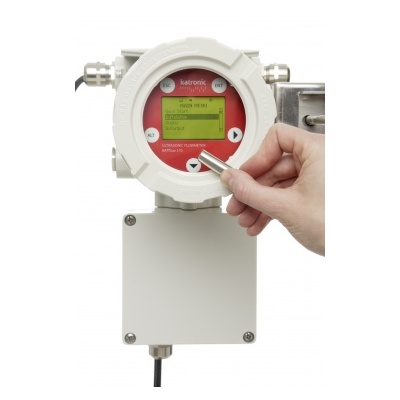

Передатчик расходомера KATflow 170 разработан для стационарного применения. Расходомер содержит разнообразные опции входных и выходных портов, удовлетворяющих самым различным требованиям измерения.
Измерение расхода основано на принципе влияния движущейся среды на звуковые волны. Измерения проводятся путем облучения трубы ультразвуком и последующей оценкой временных отличий, изменений частоты и сдвига фазы ультразвуковых сигналов. Такой способ измерения не влияет на текущую жидкость, не снижает давление в трубе и не приводит к износу компонентов измерительного прибора.
Ультразвуковые датчики накладываются на внешнюю поверхность трубы, таким образом избегая необходимость врезки в трубопровод, и прерывания производственного процесса. KATflow 170 можно использовать для любых стандартных труб, по которым текут чистые или грязные жидкости или сжиженные газы.
| Основные характеристики | |
| Принцип измерения | Ультразвуковой времяразностный корреляционный метод |
| Скорость потока | 0,01...25 м/с |
| Разрешение | 0,25 мм/с |
| Воспроизводимость | ОД 5% от показания ± 0,015 м/с |
| Погрешность | Объемный расход ± 1% от показания без калибровки, ± 0,5% от показания с калибровкой Скорость потока ± 0,5% от показания |
| Повторяемость | 1/2500 |
| Диапазон измерений | 1/2500 |
| Содержание газов и твердых примесей в среде | < 10% от объема |
| Передатчик | |
| Корпус | Взрывобезопасный корпус |
| Степень защиты | IP 66 |
| Рабочая температура | -10...60°С |
| Материал корпуса | алюминий с полиуретановым покрытием |
| Количество каналов | 1 или 2 |
| Источник питания | 100...240 В переменного тока или 9...36 В, специальное по заказу |
| Дисплей | ЖК графический дисплей, 128 х 64 точек с подсветкой |
| Размеры | В 258 х Ш 132 х Д 271 мм |
| Вес | Около 2,8 кг |
| Потребляемая мощность | <5 Вт |
| Усреднение показаний | 0...99 с |
| Частота измерения | 10...1000 Гц |
| Используемые языки | Русский и др. |
| Передатчик (продолжение) | |
| Время отклика | 1 с, быстрее по запросу |
| Измерительные конфигурации | Один проход/одна труба; два прохода/одна труба; один проход/две трубы |
| Вычислительные функции | Усреднение/разность/сумма (только для конфигурации один проход/две трубы) |
| Кабельные вводы | Питания М20 х 1,5, рабочие входы 2 х М20 х 1,5, связи М20 х 1,5, сигнальные 2 х М20 х 1,5 |
| Величины и единицы измерения | |
| Объемный расход | м3/час, м3/мин, м3/с, л/час, л/мин, л/с и др |
| Скорость потока | м/с, и др. |
| Массовый расход | г/с, т/ч, кг/ч, кг/мин |
| Объем | м3, л и др. |
| Масса | г, кг, т .IX |
| Регистратор данных | |
| Объем памяти | примерно 30 ООО выборок (128 кБ), по желанию > 100 ООО (512 кБ) |
| Регистрируемые данные | Все измеренные и суммарные значения, параметрические наборы |
| Передача данных | |
| Последовательный интерфейс | инфракрасный IrDA, RS 232 или RS 485/Modbus RTU (опция) |
| Данные | Мгновенные измеренные значения, параметрические наборы и конфигурация, введенные данные |
| Программное обеспечение KATdata | |
| Функциональные возможности | Выгрузка измеренных значений/установочных параметров, графическое представление, табличный формат, экспорт в другие программы, передача измеренных данных в режиме реального времени |
| Операционные системы | Windows 2000, NT, XP, 7, Linux, Mac (опция |
| Рабочие входы | |
| Гальванически изолированные от основного прибора | |
| Ток | Искробезопасный Ex 1а 0...20 мА, активный или 4...20 мА пассивный, U = 30 В, R i = 50 Ом, точность 0,1% от ИЗ |
| Рабочие выходы | |
| Гальванически изолированные от основной электроники | |
| Ток | Значение сумматора 0,01...1000/ед., ширина 30...999 мс, пассивный (Ui= 30 В, Ii= 100 мА, Wi= 1 Вт, Ci= 10 нФ, Li= 0 мГн) |
| Цифровой (открытый коллектор) | Значение сумматора 0,01...1000/ед., ширина 30...999 мс, пассивный (Ui= 30 В, Ii= 100 мА, Wi= 1 Вт, Ci= 10 нФ, Li= 0 мГн) |
| Цифровой (реле) | Тревога, ошибка (программируемый), контакты типа С (однополюсной двойного срабатывания), U = 30 В, 1макс. 4 мА |
| Накладные датчики | |
| Тип К1Ех, К4Ех | |
| Диапазон диаметров | 10...250 мм для К4Ех 50...3000 мм для К1Ех |
| Размеры | 43 х 18 х 22 мм для К4Ех 60 х 30 х 34 мм для К1Ех |
| Материал корпуса | Нержавеющая сталь |
| Материал оболочки кабеля | K1L – PTFE |
| Температурный диапазон | -30...115°С |
| Степень защиты | IP 68 |
| Длина кабеля | 5 м |
| Маркировка взрывозащиты | lExmaIIT4 X или lExmaIIT5 X или lExmaIIT6 X |
|
