Измерители КВСН панорамные Р2-137, Р2-137/1, Р2-137/2

  • Р2-137, Р2-137/1, Р2-137/2

    /images/all/3/9686/big/img_5.jpg

    jijijij

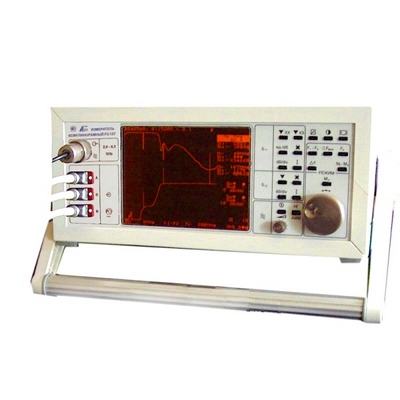

    Измерители КВСН панорамные Р2-137, Р2-137/1, Р2-137/2

ЦЕНА: 0 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
РИП-Импульс


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Внимание! Указана цена на измеритель КВСН Р2-137.



Измерители КСВН панорамные предназначены для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств.



Приборы позволяют наблюдать амплитудно-частотные характеристики измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот. Информация в графической и цифро-буквенной форме выводится на дисплей графического жидко-кристаллического индикатора (ЖКИ).



Приборы обеспечивают:



  • установку границ полосы частот измерения от максимальной, равной диапазону рабочих частот, до минимальной не более 0,5% от Fmax;
  • панорамное отображение КСВН с длительностью развертки от 0,06 до10,0 сек и индикацию в цифровой форме результата измерения по частотной метке;
  • панорамное отображение модуля коэффициента передачи и индикацию в цифровой форме результата измерения;
  • измерение в режиме "ЛИНЗА";
  • программирование функций по интерфейсу RS-232



Технические характеристики измерителей КВСН:



Наименование параметра Значение параметра
Диапазон рабочих частот Р2-137 2,0 – 18,0 ГГц
Р2-137/1 2,0 – 9,0 ГГц
Р2-137/2 8,0-18,0 ГГц
Измерительные каналы 7/3.04; 3.5/1.52
Диапазон измерения КСВН, КстU 1,03 - 5,0 для Р2-137/1 и Р2-137/2
1,05 - 5,0 для Р2-137
Погрешность измерения КСВН Для КстU<2,0 :
+3КстU для Р2-137/1,
+(3КстU+1) для Р2-137/2,
+(3КстU+2) для Р2-137.
Для КстU от 2 до 5 :
+5КстU.
Диапазон измерения модуля коэффициента
передачи четырёхполюсников, дБ
+30 до минус 50
Погрешность измерения модуля коэффициента
передачи, дБ
+(0,04А+0,3)
Где А – модуль значения измеряемой величины в дБ
Точность установки частоты +1·10-5
Потребляемая мощность, ВА 50
Размер панорамного ЖКИ, мм 120х90
Габаритные размеры, мм 326х129х228
Напряжение сети (220+22) В, (50+1) Гц
(115+5,75) В, (400+10) Гц
Масса 6 кг



Измерители КСВН панорамные Р2-137, Р2-137/1, Р2-137/2 могут быть использованы в качестве рабочих мер при производстве, ремонте, а также для периодической поверки технического состояния в процессе эксплуатации различных СВЧ приборов и устройств в диапазоне частот от 2,0 до 18,0 ГГц (Р2-137), от 2,0 до 9,0 ГГц (Р2-137/1), от 8,0 до 18,0 ГГц (Р2-137/2)с коаксиальным трактом сечением 7/3.04 и 3.5/1.52.



Выпускавшиеся ранее и выпускаемые в настоящее время измерители КСВН и ослабления построены по двух или даже трех блочной схеме в виде отдельных функциональных блоков. При этом измеритель остается стационарным лабораторным прибором с довольно большими массо-габаритными показателями и, соответственно, высокой ценой.



Схемотехнические и конструктивно-технологические решения измерителей Р2-137, Р2-137/1, Р2-137/2 позволили получить прибор в одноммалогабаритном корпусе с массой менее 6 кг. На экране жидкокристаллического дисплея размером 120х90 мм пользователь имеет возможность наблюдать амплитудно-частотную характеристику измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот.



Диапазон измерения КСВН:



  • 1,03…5,0 - для приборов Р2-137/1, Р2-137/2
  • 1,05…5,0 - для прибора Р2-137



Погрешность измерения КСВН:



  • +3КстU - для прибора Р2-137/1
  • +(3КстU+1) - для прибора Р2-137/2
  • +(3КстU+2) - для прибора Р2-137



Основное преимущество Р2-137, Р2-137/1, Р2-137/2 перед аналогами состоит в малых массо-габаритных показателях, которые позволили разместить приборы с комплектами измерительных узлов и принадлежностей в носимых футлярах, что обеспечивает мобильность для проведения измерений удаленных объектов на местах их использования.
