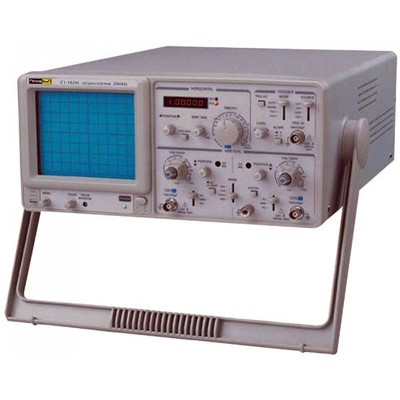

Осциллограф универсальный ПРОФКИП С1-102М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик.
Область применения осциллографа универсального ПРОФКИП С1-102М – контроль параметров, наладка и ремонт различных радиоэлектронных устройств в лабораториях и промышленных условиях.
|
Параметры |
Значения |
|
Электронно-лучевая трубка (ЭЛТ) |
|
|
Тип |
прямоугольный, 6 дюймов |
|
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
|
Ускоряющее напряжение |
2 кВ |
|
Z-Вход |
|
|
Входной сопротивление |
~47 кОм |
|
Входной уровень |
≥ 5 Впик-пик |
|
Частотный диапазон |
2 МГц |
|
Канал вертикального отклонения |
|
|
Чувствительность |
5 мВ /дел … 5 В /дел ±3% |
|
Полоса пропускания (-3 дБ) |
0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
|
Время нарастания |
≤ 17.5 нс |
|
Входной импеданс |
~ 1МОм /25 пФ |
|
Максимальное входное напряжение |
400 В |
|
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
|
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки |
0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
|
Точность |
±3% ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное) |
|
Масштабирование развертки |
х 10 |
|
Максимальный коэффициент развертки |
20 нс /дел |
|
Линейность развертки |
±5% ±10% при масштабировании |
|
Синхронизация |
|
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) |
|
Синхронизация |
блокировка уровня синхронизации |
|
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
|
Вход усилителя |
закрытый (AC) |
|
Полярность синхронизации |
«+» или «-» |
|
Чувствительность (20 Гц … 2 МГц) |
0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхронизация > 1дел или 1 В (EXT) |
|
Чувствительность (2 МГц … 20 МГц) |
1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхронизация > 1дел или 1 В (EXT) |
|
Внешний вход синхронизации |
|
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
|
Максимальное входное напряжение |
400 В при 1 кГц |
|
Режим X-Y |
|
|
Чувствительность |
5 мВ /дел … 5 В /дел ±4% |
|
Частотный диапазон X-входа |
500 кГц |
|
Сдвиг фазы |
≤3° (50 кГц) |
|
Выходной сигнал |
|
|
Выход сигнала канала 1 |
|
|
Калибратор |
|
|
Форма сигнала |
положительный меандр |
|
Частота |
1 кГц |
|
Коэффициент |
в пределах 48:52 |
|
Выходное напряжение |
2 Впик-пик ±2% |
|
Выходной импеданс |
1 кОм |
|
Частотомер |
|
|
Разрядность |
6-разрядный |
|
Частотный диапазон |
10 Гц … 20 МГц |
|
Общие характеристики |
|
|
Питание |
110 В /220 В ±10%, 50 Гц /60 Гц |
|
Габариты |
310х150х455 мм |
|
Вес |
8 кг |
|
