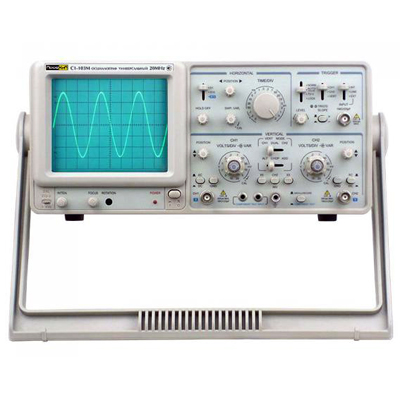

Осциллограф универсальный ПРОФКИП С1-103М

  • Осциллограф универсальный ПРОФКИП С1-103М

    /images/all/3/9071/big/img_5.jpg

    jijijij

    Осциллограф универсальный ПРОФКИП С1-103М

ЦЕНА: 131 760 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф универсальный ПРОФКИП С1-103М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик.

Осциллограф сервисный двухканальный ПРОФКИП С1-103М быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. Наличие двух каналов облегчает исследование цифровых логических схем, четырехполюсников, аналоговых многокаскадных усилителей.



Осциллограф ПРОФКИП С1-103М имеет встроенный тестер компонентов, который позволяет при помощи одного прибора на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов.





Он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов.

  • При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи.
  • При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент усиления.



Удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары.



Отличительные особенности:



  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 20 МГц
  • ЭЛТ: 6 дюймов (8 х 10 дел)
  • Расширенная чувствительность по вертикали: до 20 В /дел
  • Встроенный тестер компонентов
  • ТВ-синхронизация, режим Y-X
  • Масштабирование развертки: х 10



Технические характеристики осциллографа ПРОФКИП С1-103М:



Параметры

Значения

Электронно-лучевая трубка (ЭЛТ)

Тип

прямоугольный, 6 дюймов

Экспозиционная площадь

8 х 10 дел (1 дел = 1 см)

Ускоряющее напряжение

2 кВ

Канал вертикального отклонения

Чувствительность

х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5)

х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5)

Полоса пропускания (-3 дБ) х1

0 МГц … 20 МГц (открытый вход)

10  Гц … 20 МГц (закрытый вход)

Полоса пропускания (-3 дБ) х5

0 МГц … 7 МГц (открытый вход)

10  Гц … 7 МГц (закрытый вход)

Время нарастания

х1: ≤ 17.5 нс

х5: ≤ 50 нс

Входной импеданс

~ 1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение

400 В при 1 кГц

Вход усилителя

открытый (DC), закрытый (АС), заземленный (GND)

Режим работы

канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)

Канал горизонтального отклонения

Коэффициент развертки

0.2 мкс /дел … 0.5 с /дел

~  50 мс /дел при масштабировании

Точность

±3%

±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)

Масштабирование развертки

х 10

Максимальный коэффициент развертки

20 нс /дел

Линейность развертки

±5%

±10% при масштабировании

Синхронизация

Режим

автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)

Источник синхронизации

канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT)

Вход усилителя

закрытый (AC)

Полярность синхронизации

«+» или «-»

Чувствительность (5 Гц … 10 МГц)

1 дел (CH1, CH2)

2.0 дел (ALT)

200 мВ (EXT)

Чувствительность (10 МГц … 20 МГц)

1.5 дел (CH1, CH2)

3.0 дел (ALT)

300 мВ (EXT)

Внешний вход синхронизации

Входной импеданс

1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение

400 В при 1 кГц

РЕЖИМ X-Y

Чувствительность

5 мВ /дел … 5 В /дел ±4%

Частотный диапазон X-входа

500 кГц

Сдвиг фазы

≤3° (50 кГц)

Выходной сигнал

Выход сигнала канала 1

Калибратор

Форма сигнала

положительный меандр

Частота

1 кГц

Выходное напряжение

2 Впик-пик ±2%

Общие характеристики

Питание

110 В /220 В ±10%, 50 Гц /60 Гц

Габариты

310х145х450 мм

Вес

8 кг



Комплект поставки:



  • Осциллограф сервисный двухканальный ПРОФКИП С1-103М
  • Делитель - 2 шт.
  • Кабель питания
  • Руководство по эксплуатации
