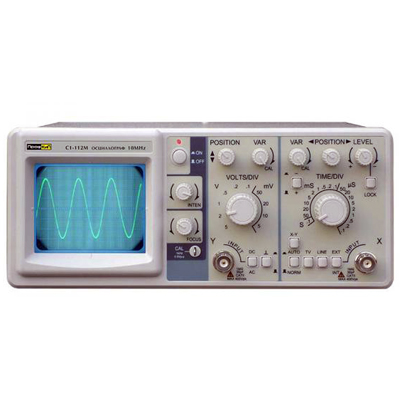

Параметры

Значения

Электронно-лучевая трубка (ЭЛТ)

Тип

круглая, 3 дюйма

Экспозиционная площадь

8 х 10 дел (1 дел = 6 мм)

Ускоряющее напряжение

1.3 кВ

Канал вертикального отклонения

Чувствительность

5 мВ /дел … 5 В /дел ±3%

Полоса пропускания (-3 дБ)

0 МГц … 10 МГц (открытый вход)

10 Гц … 10 МГц (закрытый вход)

Максимальное входное напряжение

400 В

Вход усилителя

открытый (DC), закрытый (АС), заземленный (GND)

Входной импеданс

1 МОм ±3% /30 пФ ±5 пФ

Регулировка коэффициента

2.5:1

Канал вертикального отклонения

Коэффициент развертки

0.1 мкс /дел … 0.1 с/дел ±3%

Регулировка коэффициента

2.5:1

Синхронизация

Режим

автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)

Источник синхронизации

внутренний (INT), сеть (LINE), внешний (EXT)

Полярность синхронизации

«+» или «-»

Чувствительность

1 дел (INT)

0.3 В (EXT)

2 дел (TV)

Внешний вход синхронизации

Входной импеданс

1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение

160 В

Режим X-Y

Чувствительность

0.5 В /дел (X)

5 мВ /дел … 5 В /дел (Y)

Частотный диапазон (-3 дБ)

0 МГц … 1 МГц (DC)

10 Гц … 1 МГц (AC)

Сдвиг фазы

≤ 3° (50 кГц)

Калибратор

Форма сигнала

положительный меандр

Частота

1 кГц ±2%

Выходное напряжение

0.5 Впик-пик ±2%

Общие характеристики

Питание

110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц

Габариты

225х91х290 мм

Вес

3 кг
